Paso 3: Prototipado rápido Operstions
La máquina RPT tenía disponible es un tipo de deposición fundida con material de apoyo de disidente y un 7 "x 7" x 7" campo de trabajo, por lo que en muchos aspectos, diseñado el modelo alrededor de las capacidades de la máquina. Aún así, hubo lugares donde tuve dificultad para quitar el material de apoyo y en un par de casos tuvieron que reparar el modelo posteriormente. Una máquina con material de apoyo es una necesidad para este proyecto como está diseñado, pero una máquina más reciente utilizando material de apoyo soluble haría este proyecto considerablemente más fácil.

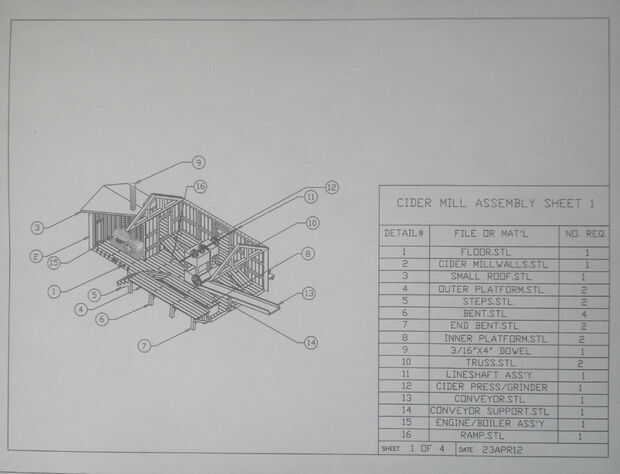

Si bien hay muchas partes, la mayoría de ellos es pequeños y fácilmente embalada en grupos. La relación de las partes en conjunto y el material o archivo STL utilizado se muestra en un conjunto de cuatro planos de montaje, que he repartidos entre varios pasos. Pido disculpas por cualquier inconveniente que esto pueda causar, pero permite cada dibujo aparecer como la imagen principal.
