3D impreso antiguo molino de sidra de tiempo en escala HO (4 / 10 paso)

Paso 4: Archivos STL y notas RPT con montaje hoja 2

La siguiente lista le proporcionará al lector con el beneficio de mi experiencia en la orientación de las piezas para construir.

LISTA DE ARCHIVOS STL

DETALLE 1 PISO. STL CONSTRUIDO EN BORDE

DETALLE 2 PAREDES DE MOLINO DE SIDRA. STL CONSTRUIDO VERTICAL DE PIE

TECHO PEQUEÑO DETALLE 3. STL PELOS DE PUNTA PARA CONSTRUIR

DETALLE 4 PLATAFORMA EXTERNA. STL PARADO EN EL BORDE PARA CONSTRUIR

DETALLE 5 PASOS. STL CONSTRUIDO VERTICAL DE PIE

DETALLE 6 DOBLADO. STL SE PONE DE LADO PARA CONSTRUIR

PARTE 7 FINAL DOBLADO. STL SE PONE DE LADO PARA CONSTRUIR

DETALLE 8 PLATAFORMA INTERIOR. STL PARADO EN EL BORDE PARA CONSTRUIR

DETALLE 10 TRUSS. STL                                                         BUILD ON SIDE

DETALLE 13 TRANSPORTADOR. STL SE COLOQUE SOBRE EL LADO CONSTRUIR

DETALLE 14 SOPORTE DE TRANSPORTADOR. STL SE PONE DE LADO PARA CONSTRUIR

DETALLE 16 RAMPA. STL PARADO EN EL BORDE PARA CONSTRUIR

DETALLE 17 MARCO ANCHO. STL SE PONE DE LADO PARA CONSTRUIR

DETALLE 18 PLATAFORMA ANCHA. STL PARADO EN EL BORDE PARA CONSTRUIR

DETALLE DOOR1RH 20. STL CONSTRUIDO VERTICAL DE PIE

DETALLE DOOR1LH 21. STL CONSTRUIDO VERTICAL DE PIE

DETALLE DOOR2RH 22. STL CONSTRUIDO VERTICAL DE PIE

DETALLE DOOR2LH 23. STL CONSTRUIDO VERTICAL DE PIE

TECHO NO NUMERADO. STL PELOS DE PUNTA PARA CONSTRUIR

DETALLES DE LA 11A, 11B, 12E VER POLEAS

BASE DE PRENSA DE SIDRA DETALLE 12A. STL CONSTRUIDO VERTICAL DE PIE

AMOLADORA DE DETALLE 12B. ESTRUCTURA DE LA STL CON PATAS ARRIBA

DETALLE 12C LAGAR DE SIDRA. ESTRUCTURA DE LA STL CON PATAS ARRIBA

FUNDACIÓN DE CALDERA DETALLE 15A. STL CONSTRUIDO VERTICAL DE PIE

DETALLE 15B CALDERA. STL CONSTRUCCIÓN PERMANENTE EN EL EXTREMO DE LA CÁMARA DE COMBUSTIÓN

DETALLE 15C CONROD. STL SE PONE DE LADO PARA CONSTRUIR

DETALLE D 15 VOLANTE. CONSTRUCCIÓN DE LA STL CON EXTREMO DE EJE HACIA ARRIBA

SEMIPOLEAS

NOMBRES DE ARCHIVO SE REFIEREN A DIMENSIONES DE ESCALA HO.

ORIENTAR EN PARTE A CONSTRUIR.

24 X 4. DETALLE DE STL 11A

24 X 6. STL

DETALLE DE 24X9.5.STL 11B

30 X 4. STL

30 X 6. STL

30X9.5.STL

36 X 4. DETALLE DE STL 12E

36 X 6. STL

36X9.5.STL

PLANTILLA DE LA POLEA. PLANTILLA DE STL PARA LA PERFORACIÓN DE ORIFICIOS EN 24" Y 36" POLEAS

CELEMÍN, CESTAS, CAJONES Y BARRILES

ORIENTE SOBRE LA BASE

BARREL1. STL

BARREL2. STL

BARREL3. STL

BUSHELSTACK. STL *

BUSHEL1. STL

BUSHEL2. STL

CRATE1. STL

CRATE2. STL

* PILA DE CESTAS VACÍAS.  PARTE INFERIOR PLANA DEL TALADRO DEL AGUJERO EN LA PARTE SUPERIOR A LA PROFUNDIDAD DE UNA CESTA O USO BOCA ABAJO.

NOTA: ORIENTACIÓN DE TODA STL SE DETERMINÓ SEGÚN LA SIGUIENTE PRIORITIES-(1) MEJOR CALIDAD SUPERFICIAL (2) FACILIDAD DE ELIMINACIÓN DE MATERIAL DE APOYO (3) CONSTRUIR A TIEMPO-EN ESE ORDEN.  SUS CONDICIONES PUEDEN REQUERIR ALGUNOS AJUSTES.

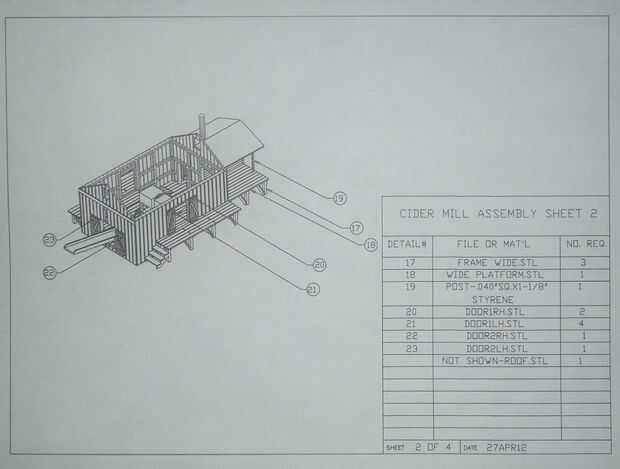

Ver el conjunto de planos de montaje para la ubicación de cada componente del modelo.
