Paso 5: Preparar el Hardware de la impulsión de correa
Antes la estructura assmbling, asistí a las partes del hardware de la impulsión de correa. Empecé el eje por pellizcar las tres piezas de 032" alambre longitud aproximada (ver detalles de 12F, 12D y 11C, hoja de montaje 4, se muestra en el siguiente paso) en una muela abrasiva, dejando exceso de longitud considerable. Yo entonces tierra les la longitud que se muestra en la lista de materiales, con un par de pinzas de medición. Entonces apártelos hasta más tarde.

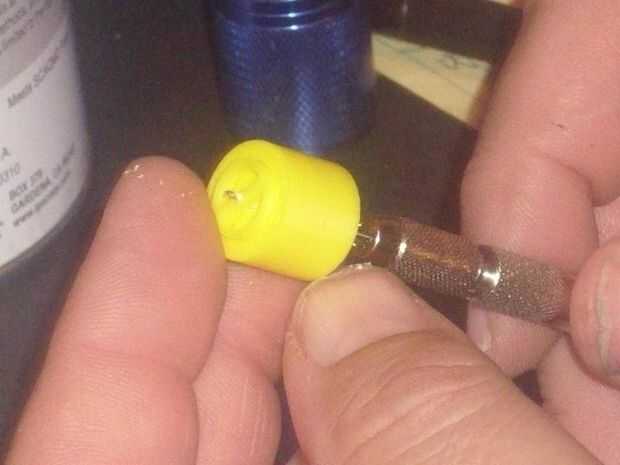

Las poleas requieren un agujero para el eje, por lo menos visualmente situado cerca del centro. Considera utilizar el torno para esto, pero terminó utilizando la máquina RPT para construir una plantilla para taladrar. Construí el modelo CAD con un concéntricos. 030" agujero, que ampliado con el mismo taladro #62 yo usaría durante el resto de las partes. La plantilla tiene extremos correspondientes a los dos diámetros de poleas utilizados en este proyecto, permitiendo que la polea que se insertará al final de la plantilla un equivalente y perforado concéntricos. Después del proceso de perforación, he insertado un pedazo de. 032" alambre por los agujeros para sujetar las poleas para la pintura. Recibieron una mano de imprimación seguida por una capa de Krylon marrón botas.
Tenga en cuenta que hay archivos STL para varios tamaños de poleas. Éstos representan dos piezas tipo madera madera polea que fue usada en el pasado y puede ser útil para otros proyectos que requieren de hardware de la impulsión de correa. Una vez más, consulte la lista de materiales en la hoja 4 de los planos de montaje por lo que seleccionar los correctos para este proyecto.
He seguido el plomo del proyecto original en no incorporar ciertos detalles en el sistema de impulsión. He elegido no al detalle el árbol intermediario con bloques de almohadilla en cada extremo, un gancho en el centro, etc..
