3D impreso Banco de trabajo convertidor de corriente (4 / 4 paso)

Paso 4: Juntándolo todo

Si está usando un conector de 24 pines Motherboard, Tarjeta madre, puede utilizar sólo los pines que tiene en común con el conector de 20 pines. Esta forma, puede utilizar un 24 pines y una fuente de poder de 20 pines y todavía tiene sus bornes en orden de funcionamiento. Como quería que dos de cada voltaje (positivo), y un conector de 20 pin sólo tiene una fuente de 12v, he añadido un Molex para la otra línea de 12V de la fuente. Por desgracia, no tenía tantos postes como pensé que hice, así que tuve que dejar tres de los huecos vacíos en el producto final.

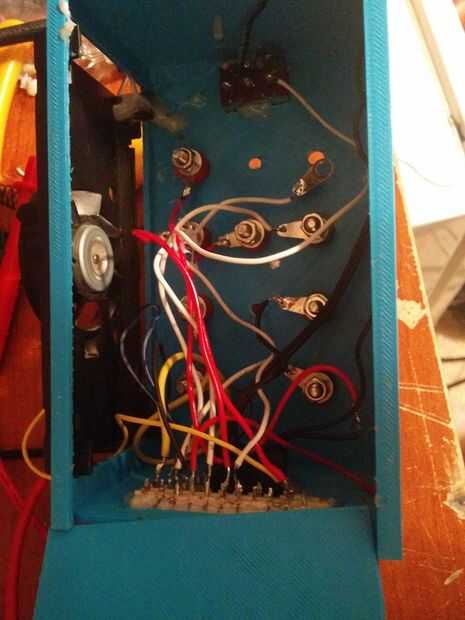

Siguiente es soldar los pines. Es una muy buena idea utilizar colores distintos para cada voltaje, así como un color específico para suelo. Lamentablemente tuve solamente una longitud corta de cable negro, usé el blanco de la tierra y negro para la señal del pin de reset. Entonces usé rojo de 12V, azul-12V y amarillo para 3.3V y 5V ya que carecían de más variedades de color. ¡ Entonces enganchado encima de la línea de 12V para el ventilador que tenía en lugar para enfriar la carga. El ventilador parecía suficiente para contentar a la fuente de alimentación, así que salí a la bombilla.

Un Consejo rápido para soldar los cables a los pins del conector ATX: intento añadir estaño al pin primero, luego calentar el cable que quieres conectar y tocar con el conector de y no agregar ninguna soldadura extra. Esto es mucho más rápido y menos doloroso que tratando de atar el cable con el conector y añadiendo la soldadura del mismo modo que es posible que con dos trozos de alambre.

Tenga cuidado de no dejar ningún cable expuesto tocando y asegúrese de desconectar la alimentación de la caja antes de trabajar con el interior en caso de avería. Fuentes de alimentación pueden retener una potente carga incluso cuando desenchufado de la pared.

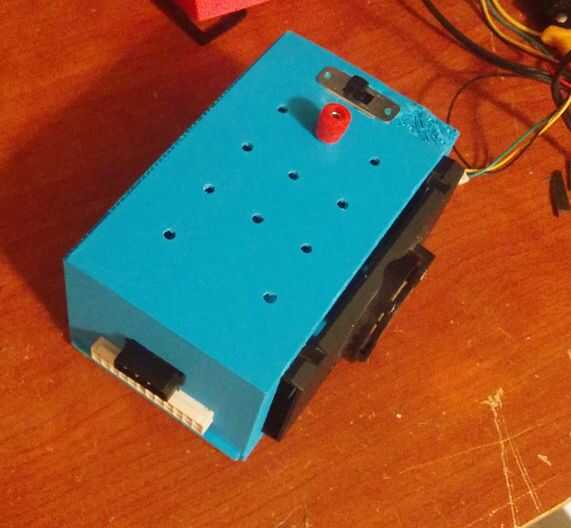

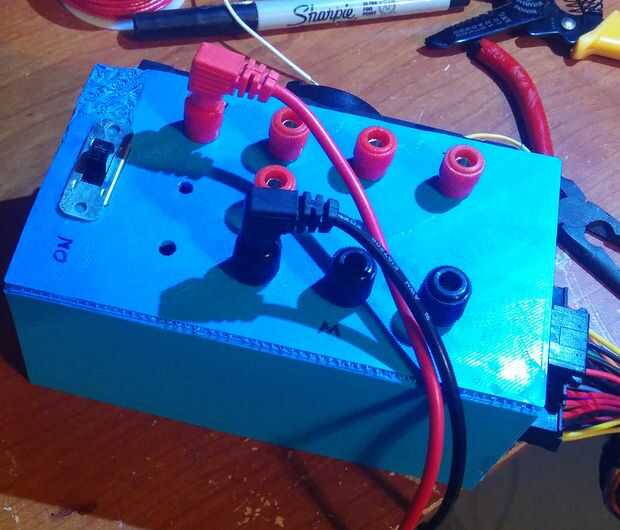

¡ Felicidades! Ahora tiene su fuente de alimentación del propio Banco de trabajo.
