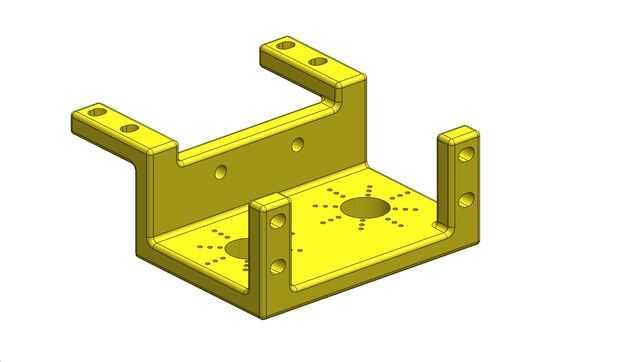

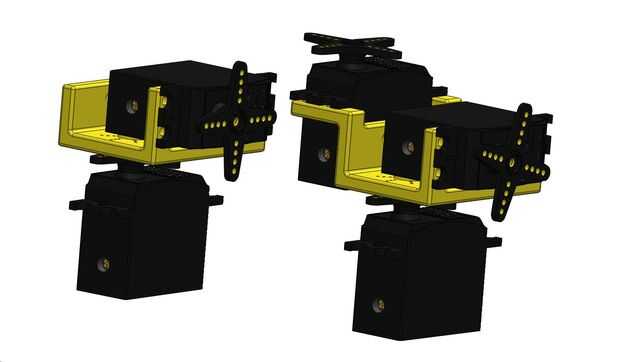

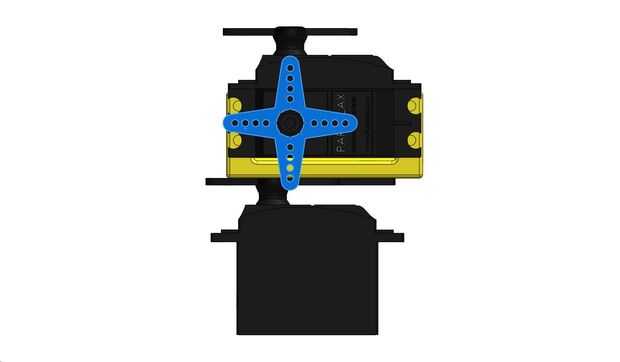

Por supuesto tuve que ampliar sobre la base de Pan & Tilt demasiado... esto es para poder girar 360° sin embargo Pan & Tilt en la zona restringida de servo.
El diseño es bastante fácil con SolidWorks... Me pone abajo de la parte inferior primero... luego añadió los dos brazos del conector de servo y luego uso la herramienta de "ranura" crea los agujeros de montaje genérico... 3mm de diámetro y la línea central es de 1mm para la ranura termina siendo 4mm largo... Esto permite para las diferentes variantes de servos de hobby "tamaño estándar".

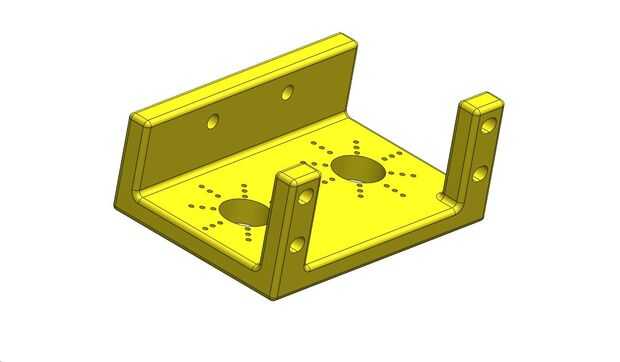

Siguiente paso es la parte posterior del reborde... en lugar de ser la misma altura que los dedos de montaje elijo ahorrar plástico y hace un poco más corto... es que sólo 5mm desde el borde de los orificios en la parte superior. Esto también ayuda a que la impresión de ir más rápido y ahorra unos centavos.
Los agujeros hay 3mm de diámetro y son para el montaje de un brazo de servo soporte... básicamente un soporte en forma de "U" para montar cosas en... como un Ping, o IR telémetro cámara etc....

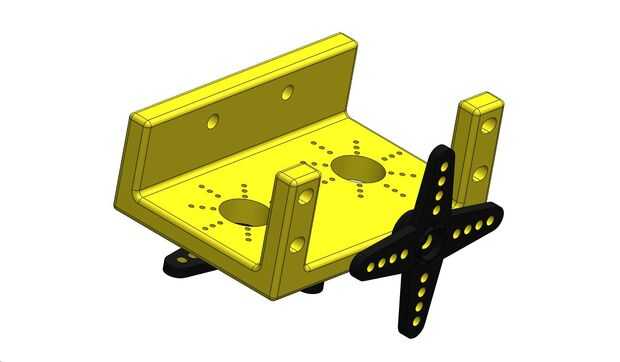

A continuación es cortar los dos taladros de inferior diámetro 10mm para permitir un cuerno del servo a montarse al ras con la parte inferior.
El último paso es utilizar la herramienta de "Filete" para redondear todos los bordes y las esquinas... esto también ayuda a ahorrar material, tiempo y otro centavo o dos.
El diseño también está disponible para chapa... es una copia de los soportes de primera que compré en una de mis tiendas de suministros de robot favorito "http://www.Lynxmotion.com"... Échales un vistazo... tienen un montón de útil robótica para el hobby casa Roboteer...
Aquí hay un enlace al archivo;
www.brainless.org/OPEC/MultiMedia/OtherStuff/5mm2ServoPan&Tilt.STL
