Paso 3: Diseño: parte de la Asamblea

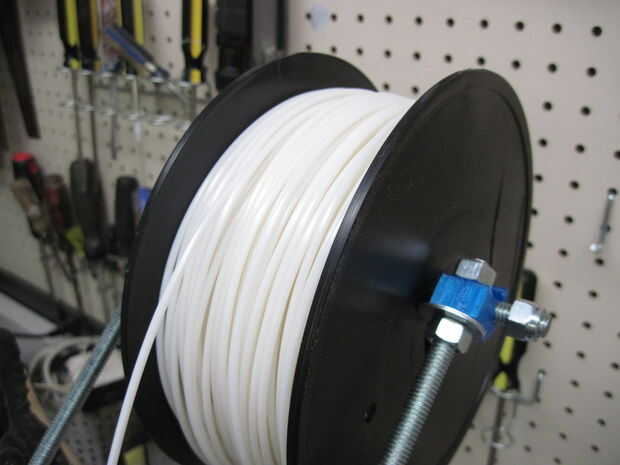

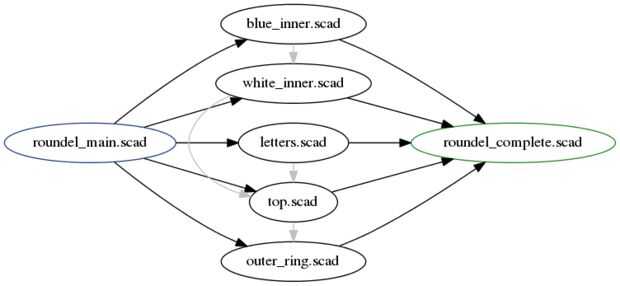

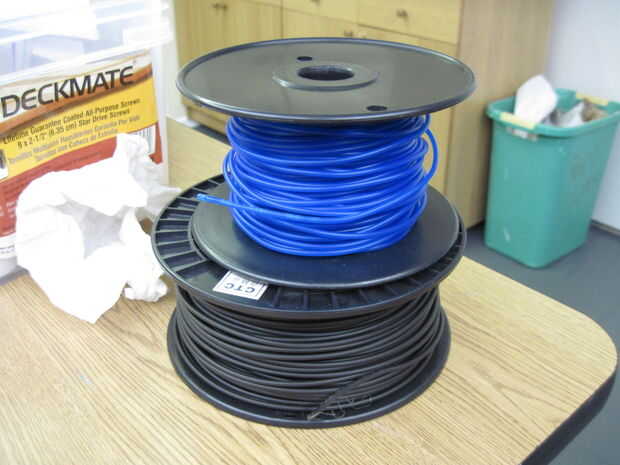

¿Cómo me iba a poner las piezas juntas? Elegido lo colores negro y azul en blanco en ABS y PLA. No había nada especial sobre cada tipo de plástico que significaría que no encajan entre sí. Así que he decidido que el logo constaría de una parte inferior en blanco que sirve como un anillo externo, junto con una parte interior consistió en las letras, anillo negro y media pieza azul y blanca juntas. Se puede ver un diagrama de las interacciones entre las partes (flechas grises) en la segunda foto de arriba. Las flechas significan que una pieza encaje en otra.
También se puede ver que todas las piezas se ramifican de la pieza original (flechas negras) del paso 2, roundel_main.scad. Esto es porque cada pieza, combinado, conforma el conjunto. La parte entera, o roundel_complete.scad, es el producto final.
Mi diseño es paramétrica, que es una de las grandes características de OpenSCAD. Esto significa que toma un determinado conjunto de valores o parámetros para crear todas las piezas. Estos valores, situados en roundel_main.scad, son cosas como:
roundel_height = 13.2; // mm roundel_diameter = 82; // mm
letters_out_distance = 32.1; // mm
letters_squish = 0.85; // * 100%
letters_rotate = 50.0; // degrees
Lo que esto significa es que el diseño de una pieza compleja puede modificarse fácilmente. Si quería la parte entera que sólo 10 mm de alto, entonces sólo tendría que cambiar en este archivo:
roundel_height = 10; // mm
Porque todas las piezas se basan en roundel_main.scad, todos se encogen a la altura adecuada. Esto es porque el valor roundel_height se utiliza como variable en las ecuaciones matemáticas que determinan formas en otros archivos.

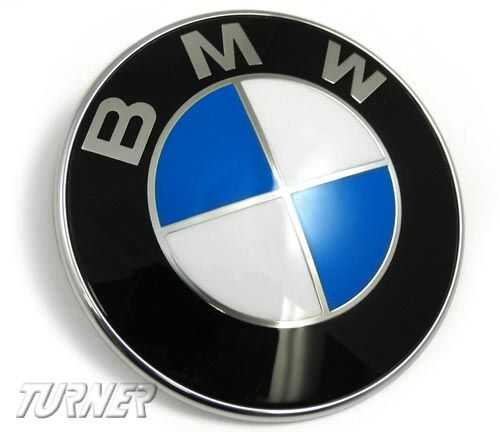

Foto superior de crédito
.
