Paso 12: Haga el panel de control

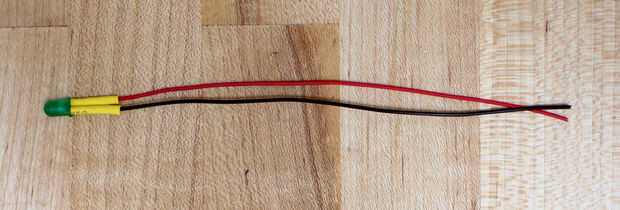

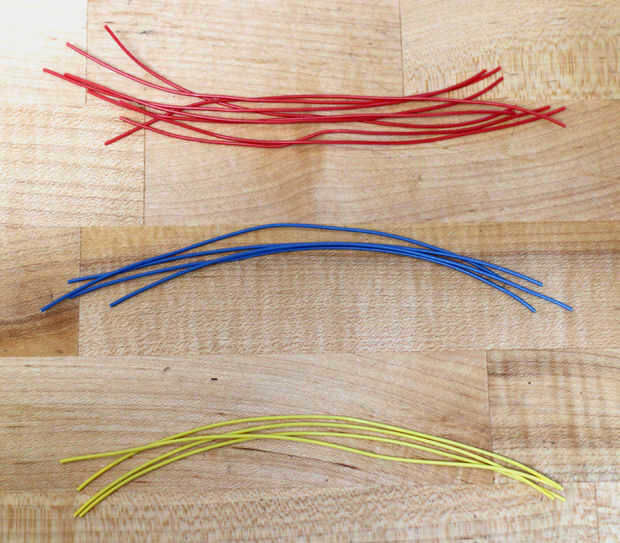

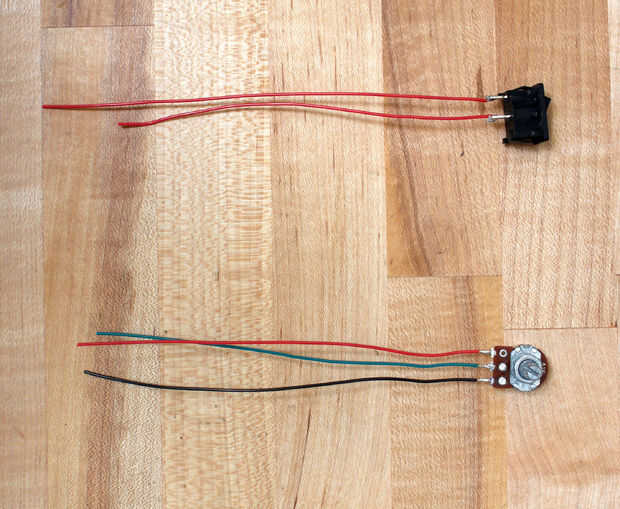

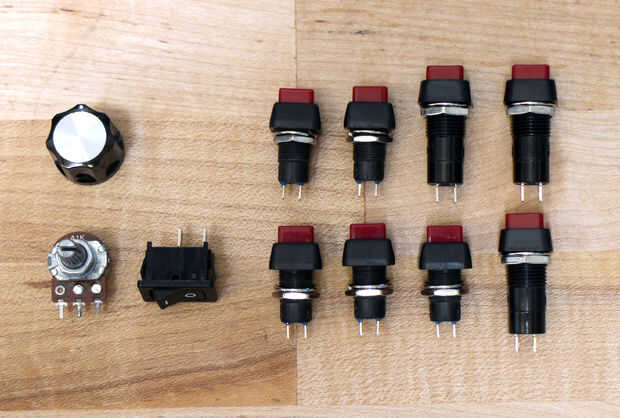

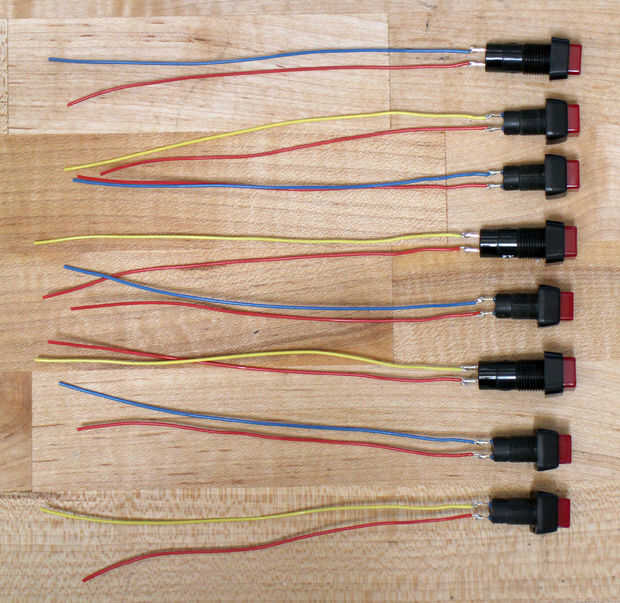

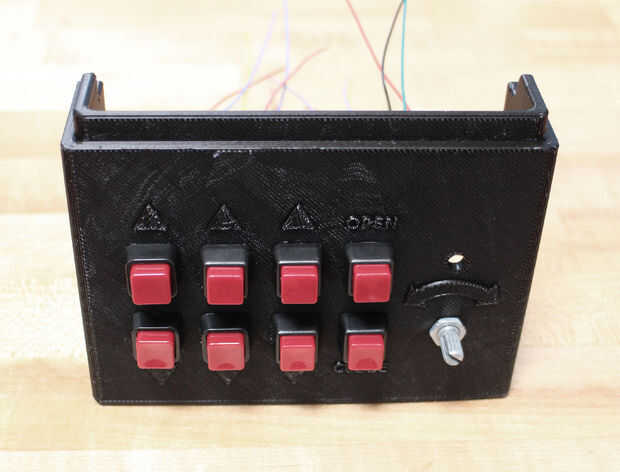

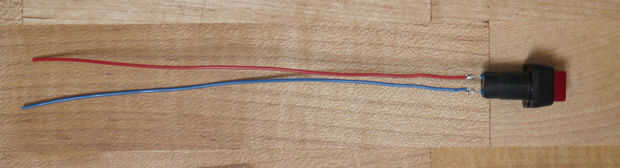

El panel de control cuenta con 8 botones, un potenciómetro, un LED y un interruptor on/off. Es más fácil soldar cables a todas las partes antes de conectar a la base (código de color de los cables: rojo = energía, negro = GND, nada más = señal). Además, agregue un resistor de 220 ohmios para el extremo del cable positivo del LED.

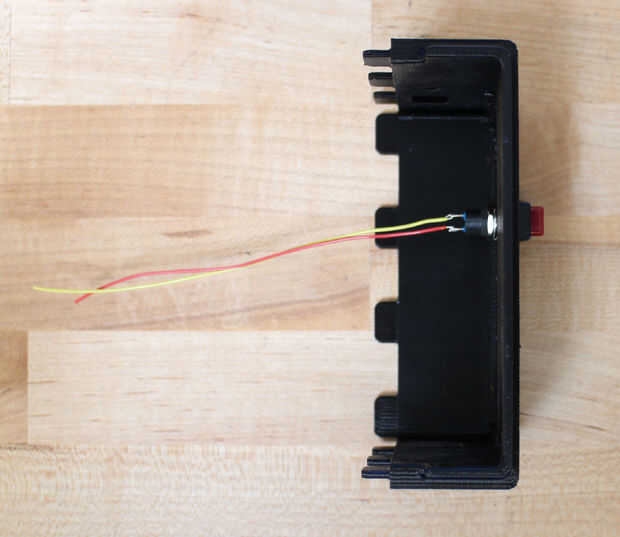

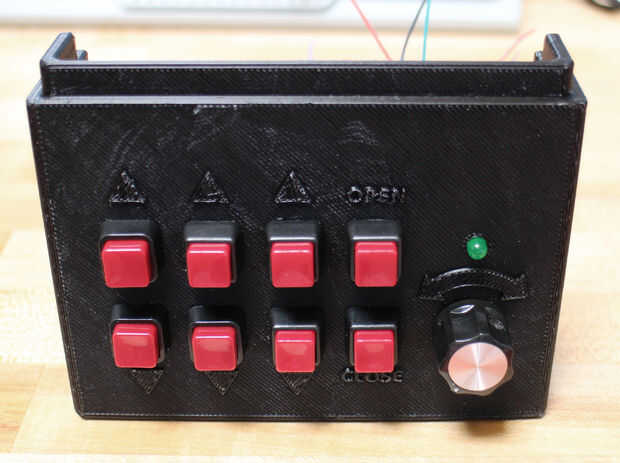

Los botones y el potenciómetro que utilicé fueron roscados y pude perno alrededor de la base. El LED y encendido/apagado ambas encajan en la base. Uno de los cables del interruptor de alimentación el orificio en el lado y torcer un hilo negro alrededor de él (este cable negro será fuente de tierra para el circuito). Una vez que las piezas se insertan, coloque la perilla del potenciómetro.

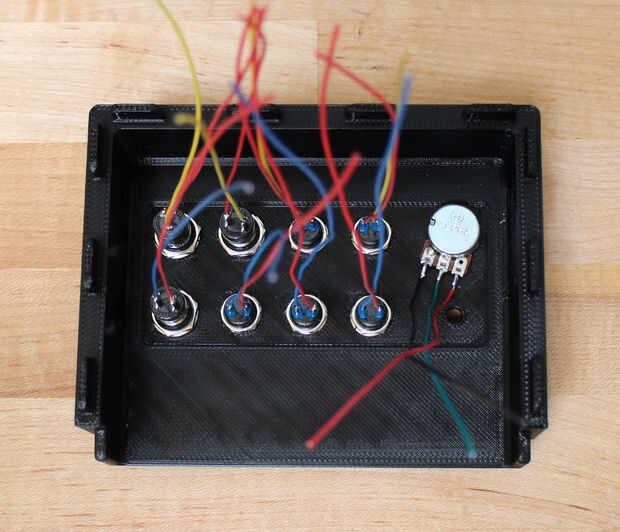

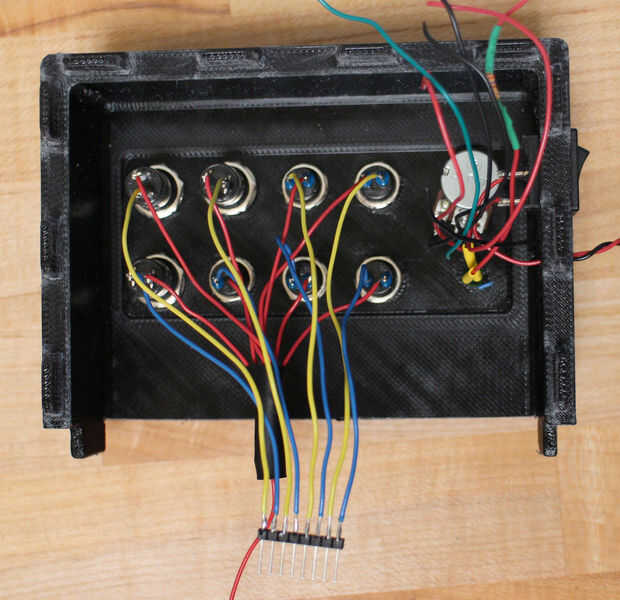

A continuación, agrupar algunos de los alambres juntos. Todas las líneas de energía de 5V de los botones se alimenta de uno de los pines en la placa de circuito. Las 8 líneas de señal deben soldarse a un conector macho - uso un orden lógico para hacer un seguimiento de qué botón que es (ver la foto para la orden que utiliza).
