Paso 1: Imprimir las piezas
El brazo es de aproximadamente 20 pulgadas de largo, por lo que toma mucho tiempo y material para imprimir. Las piezas son de tamaño para caber en la cama de la impresora Afinia H479, y algunos pueden imprimirse juntas en la misma plataforma para ahorrar tiempo. He utilizado una resolución de 0.25mm y relleno de hueco para todas las partes (otros parámetros fueron fijados a los valores predeterminados). Además, encontré que necesitaba utilizar una balsa tanto ayuda la parte se adhiere a la plataforma de impresión y ayuda la impresora compensa mi mesa, que no era perfectamente nivelada.
Total impresión tiempo estimado para el brazo es de 32,5 horas, aunque como se mencionó anteriormente algunas partes pueden imprimirse juntas (la estimación se realizó utilizando la función vista previa de impresión del software de Afinia - mi tiempo impresión real era difícil de calcular porque todavía estaba iteración de diseños). Incluyendo el material de la balsa, utiliza g 842,8 del filamento, lo que significa que puede ser impresa en un rollo de 1kg.

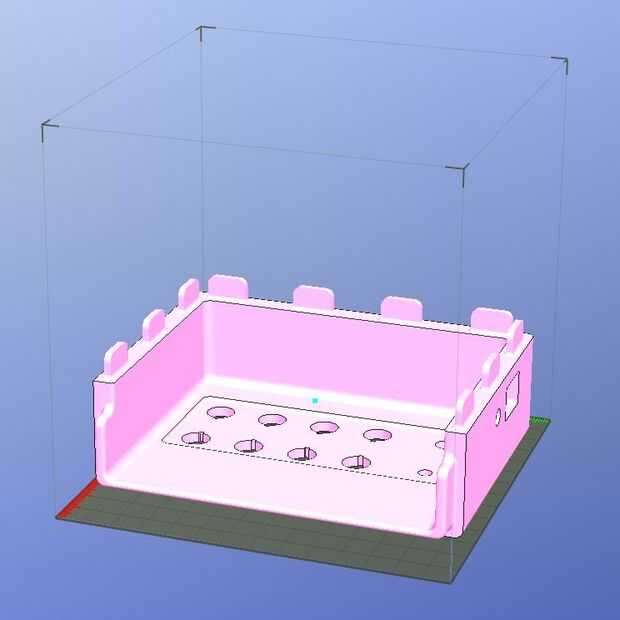

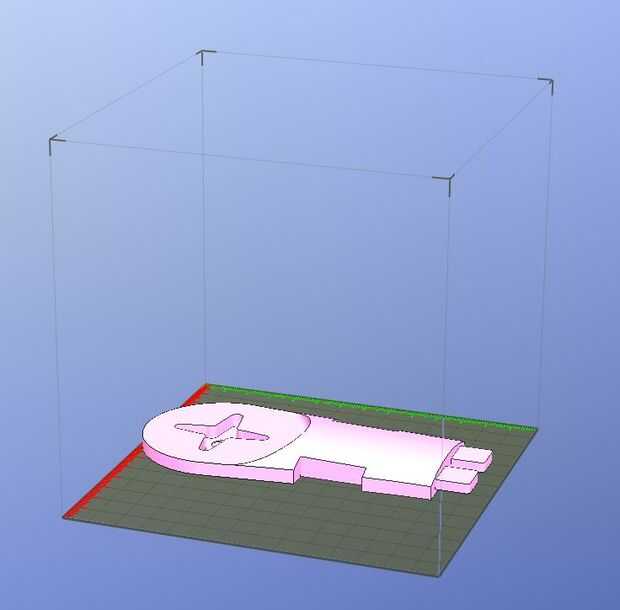

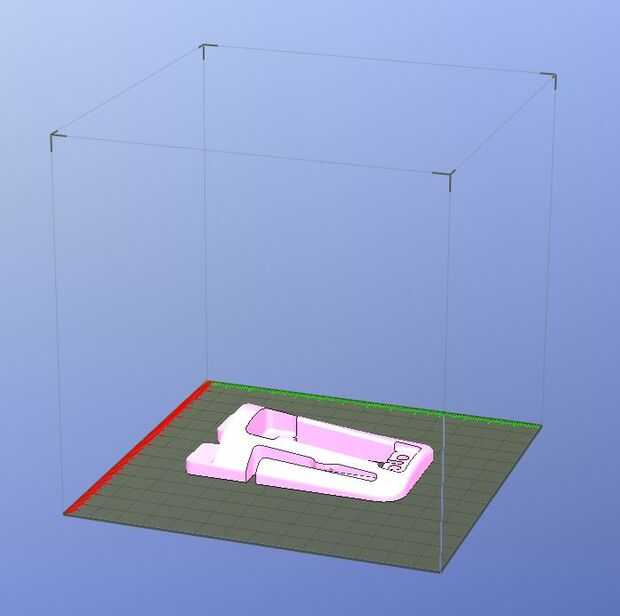

La mayoría de las piezas tienen caras "planas" que deben afrontar la plataforma (ver imágenes). Muchos de ellos también tienen pestañas bastante delicadas para la celebración de los cables, así que tenga cuidado cuando retire el material de apoyo y balsa. Estudiar el archivo stl primero para tener una idea de donde son las zonas más delicadas.
EDIT: me olvidé de incluir una de las partes en el zipfolder, así que añadido por separado.
EDIT #2: Puesto que las personas han estado preguntando, los archivos originales del Inventor son ahora subidos así.
