3D impreso brazo Robot (5 / 16 paso)

Paso 5: Construir circuitos

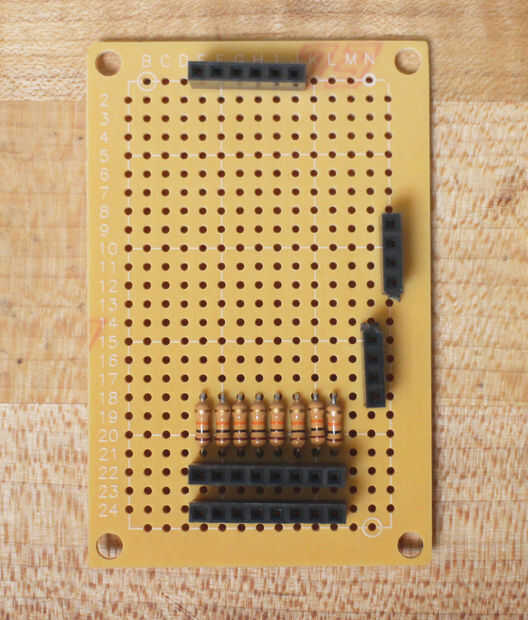

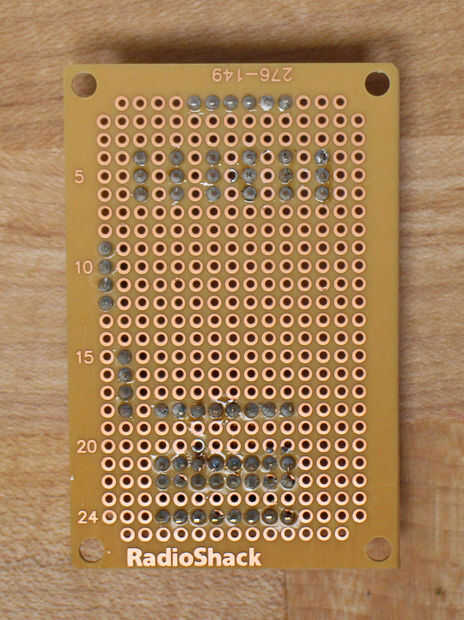

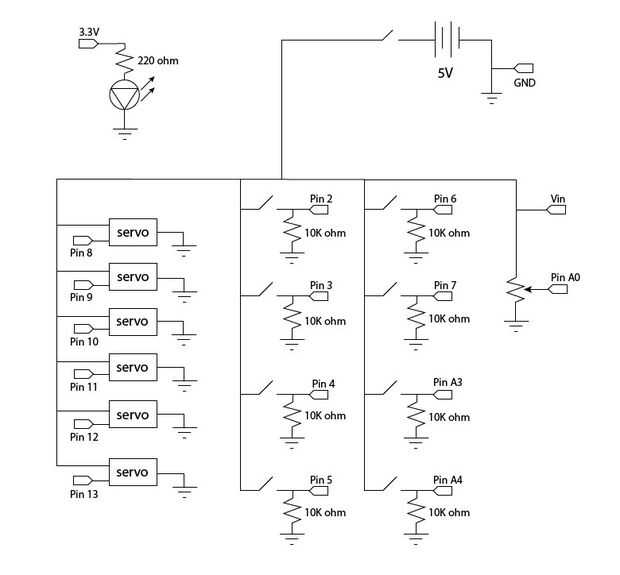

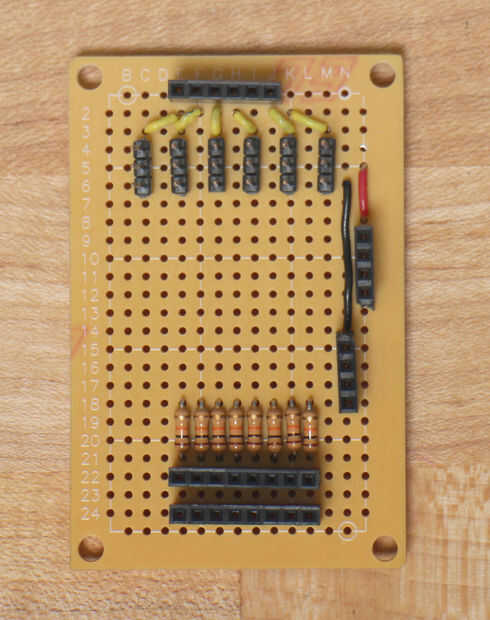

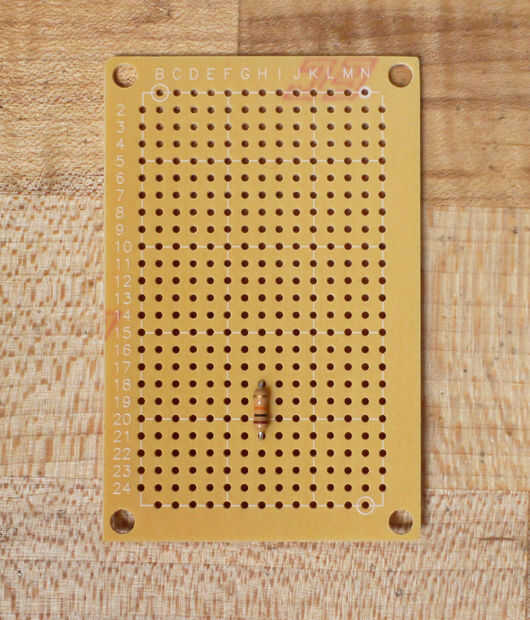

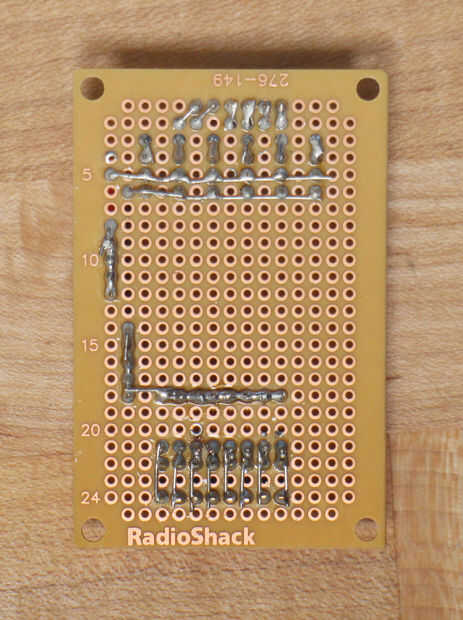

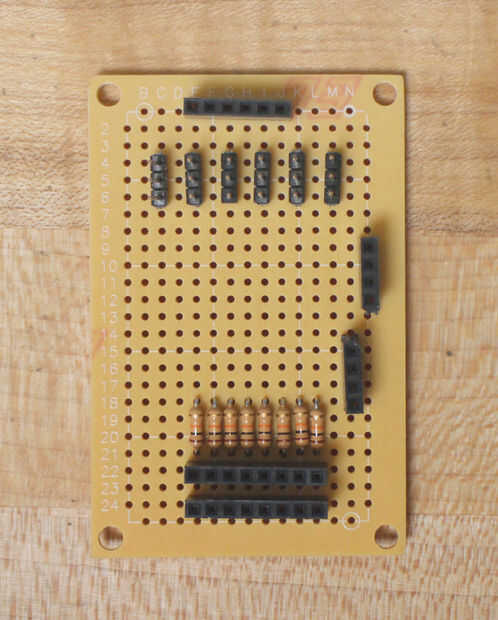

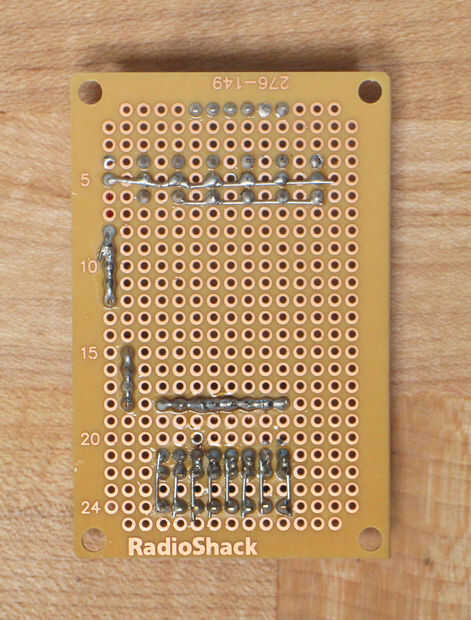

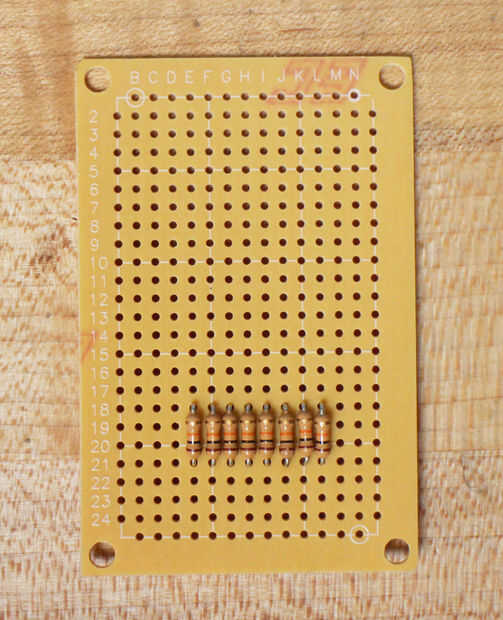

La placa de circuito para el brazo es sobre todo un método para dirigir eficientemente los diversos cables y señales, más que una manera de agregar más componentes. Comience con las resistencias, luego los conectores varios (nota que algunos de ellos son mujeres y un hombre). Por último, la soldadura en las conexiones.
