Paso 4: Diagrama de cableado y los cables de puente

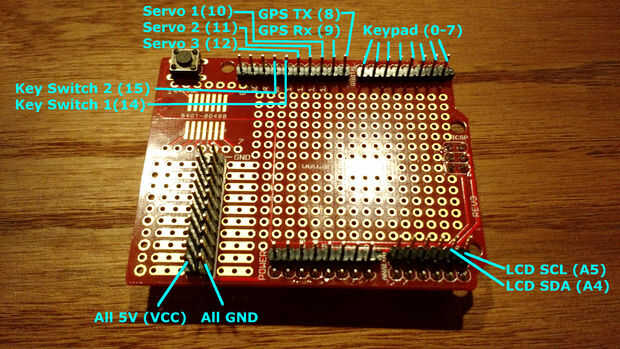

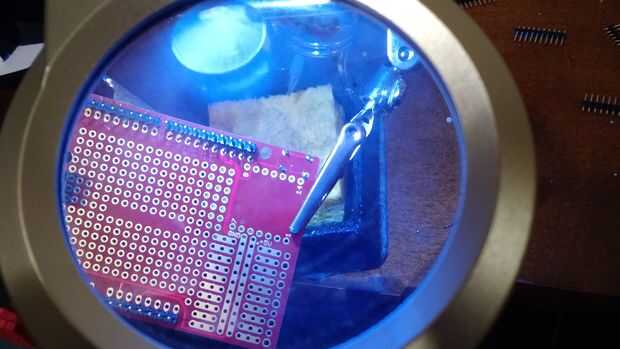

Este es el cableado como se verá. Quería que esto sea tan simple como sea posible, así que utilicé los cables puente de mujer a mujer en casi todas las conexiones. Esto nos permite enchufe un tablero de prototipo en la ONU y apenas tapan todo allí. Por debajo de unos cables soldados a interruptores, todo se puede quitar fácilmente.

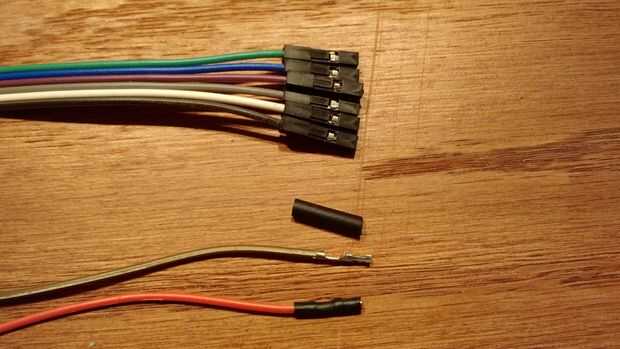

Con el fin de que todo ajuste, vamos a cortar los conectores de plástico de los extremos de los cables de puente y poner calor retráctil en su lugar para hacer los conectores más cortos. Recientemente aprendí otro truco para doblar los extremos de los cables de puente antes de colocar el encogimiento del calor. Esto le permite ocupar menos espacio. No hacerlo cuando pongo esto juntos, pero es super fácil de hacer. Puede encontrar información sobre cómo hacerlo en el tutorial de juego de Super Pi de Adafruit.
Un posible cambio sería conectar los interruptores dominantes a A0 y A1 en vez de 14 y 15. Esto tendría menos cables corriendo todo el camino a través de la Junta. Si usted decide hacerlo, puede cambiar fácilmente los pernos en el código de Arduino que nos pondremos más adelante.
