Paso 2: La parte posterior
Cuerpo : ~ 2 h 50
Cubierta : ~ 0 h 50
¿Contraportada : ~ 1 h 30? (Se me olvidó comprobar...)
El resto: ~ 1h

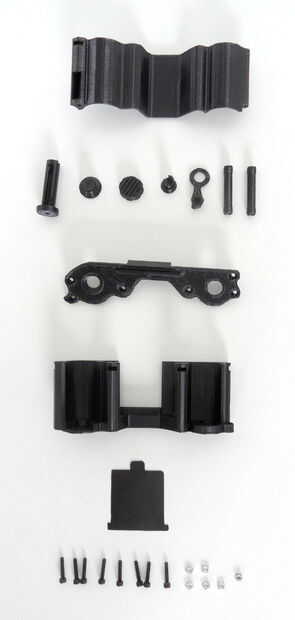

[ Guía X2- rebobinador - RewinderCover - extractor - UnwinderP2 - UnwinderButton ]
Cortar la BackShutter.
Mi configuración de la impresora 3D:
Yo cortado mi malla usando MakerWare (el único no OpenSource software utilicé...) con estos valores básicos: relleno 15% con 3 conchas con capas gruesas de 0,27.
La impresora que utiliza hace piezas muy limpias así que no necesito un montón de conchas y un relleno grande para obtener piezas adecuadamente resistente a la luz. Así que dependiendo de su impresora puede que necesite modificar estos ajustes. Lo más importante es que sus piezas son resistente a la luz, no necesita la impresión de HD impecable para estas piezas.
Una vez has impreso todo, limpieza tus piezas si es necesario. Cualquier agujero se llenará posteriormente algunos sugru mejorar lumínico.
Nota: A menudo el tornillo agujeros se misprinted, I'ts no muy importante, el tornillo encuentra su camino en medio de la plástica lío.
Ahora montar todo ! (siga las fotos!)
1- Empezar por poner las dos tuercas hexagonales de M3 en los agujeros previstos para el cuerpo. Es un ajuste apretado, así que tendrás que empujar un poco. Puede atornillar un tornillo del otro lado para tirar la tuerca.

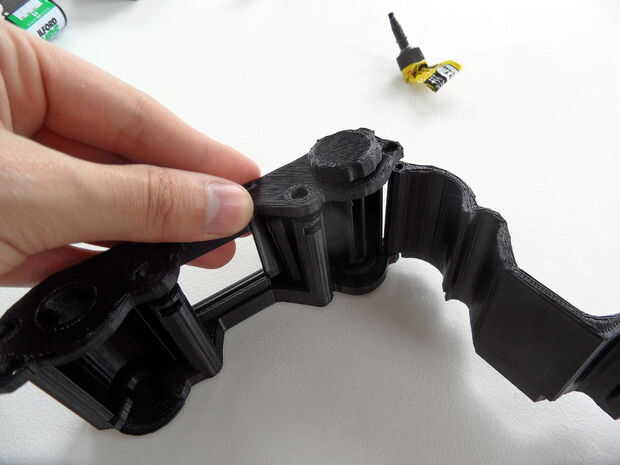

2- Instalar la contraportada sobre su eje e inserte la tuerca y el perno. La contraportada debe caber bien y girar libremente sobre su eje. También se establecen la BackShutter en su ranura en el cuerpo.
3- Colocar la UnwinderP2 y la UnwinderButton en la cubierta. Debe girar, pero no demasiado.
4- Establecido la desenrolladora y los dos FilmGuides en el cuerpo. Coloque la cubierta sobre todo esto. Tendrás que girar a la UnwinderButton para alinear con el extractor.
Nota : Si la Guía no gira sobre su eje no es un problema.

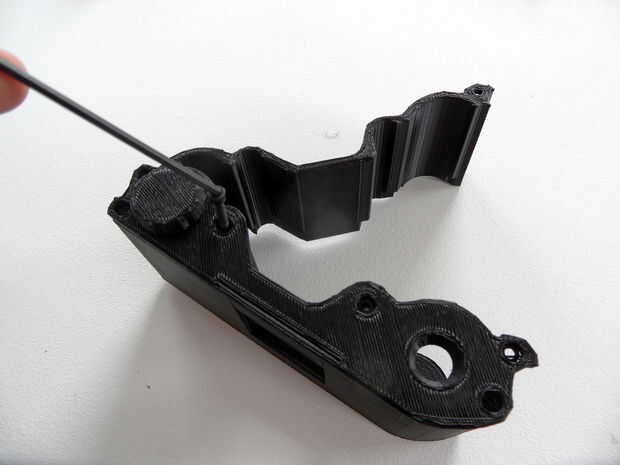

5- Una vez que todo esté en su lugar, coloque las tuercas cuadradas en las columnas y atorníllelos en su lugar a través de la cubierta.

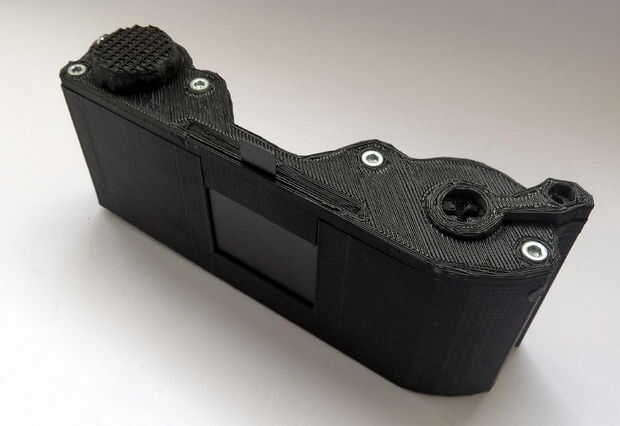

6- Algih la contraportada con la tapa y atorníllela juntos. Todo debe encajar en su lugar, el UnwinderButton debe hacer el extractor gire con cierta fricción y BackShutter debe deslizarse en la ranura.
Todo hecho!
Para la rebobinadora y la prueba final de luz veremos esto más adelante. ;)
