Paso 4: El visor
-cubo del imán 3mm 12
-1 trozo de espejo de 1,5 mm de espesor (el archivo puede ser adaptado para otros espesores)
-1 plástico claro translúcido o un vaso de arenado fino para cortar
-5 tuercas cuadradas M3
-4 tuercas de M3
-2 cojinetes M3
-Tornillo M3X10 2
-Tornillo M3 2 (X10 o X16)

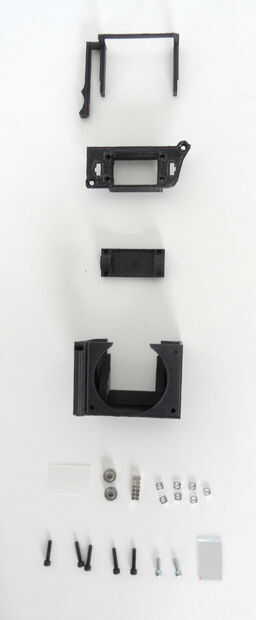

Imprimir todas las partes:
Cuerpo : ~ 1 h 25
Top
SuppMirror
MirrorActuator : ~ 45mn
NikonRing : ~ 40mn
Cortar un espejo de un tamaño adecuado.
Cortar una pieza de plástico translúcido claro en el tamaño correcto.

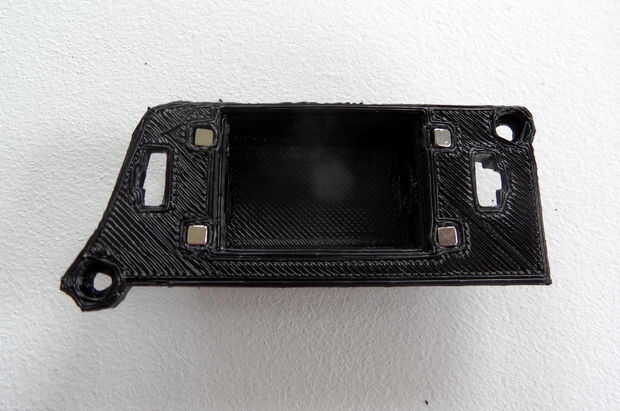

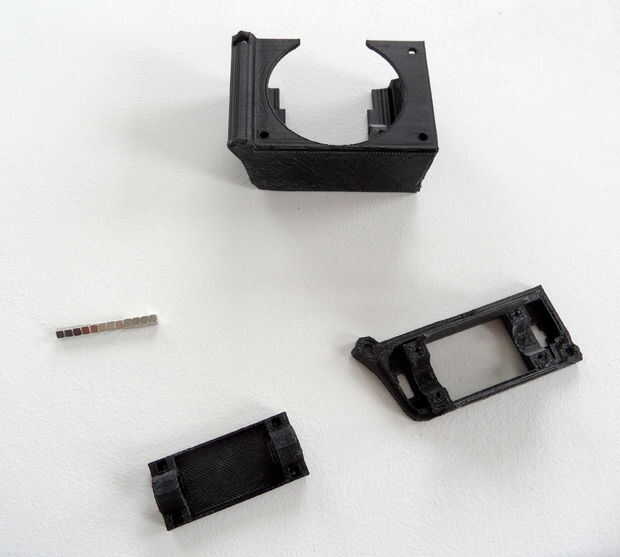

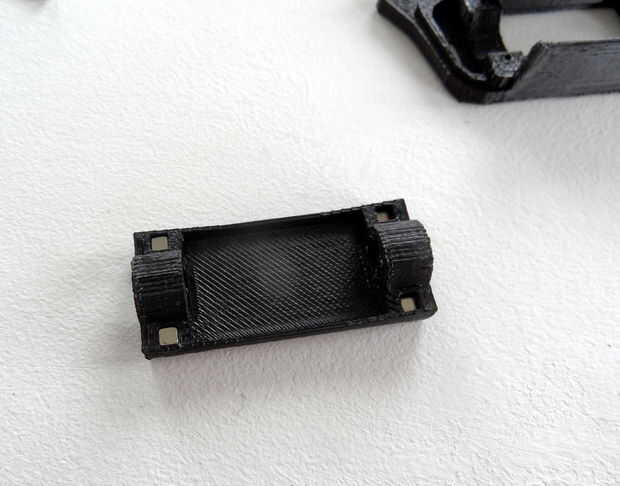

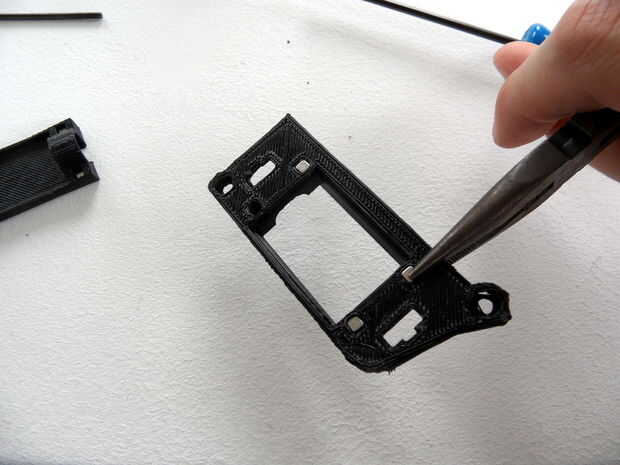

1- Coloque en su lugar todos los imanes, beggin con SuppMirror entonces hacer el cuerpo y la parte superior. Para la SuppMirror y la parte superior que vas a tener que empujarlos un poco, usé unas pinzas de la parte superior. Siempre verifique la polaridad del imán antes de instalarlos! El MirrorSupp debe ser atraído por el cuerpo con el espejo en la parte superior. Si se equivocan la polaridad del imán que está en problemas, son un dolor para recuperar.

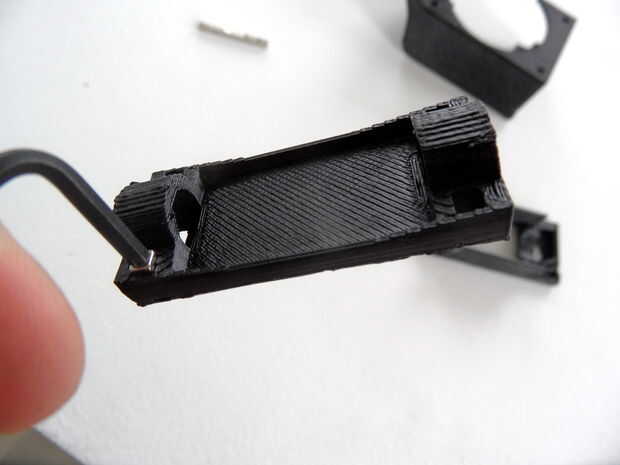

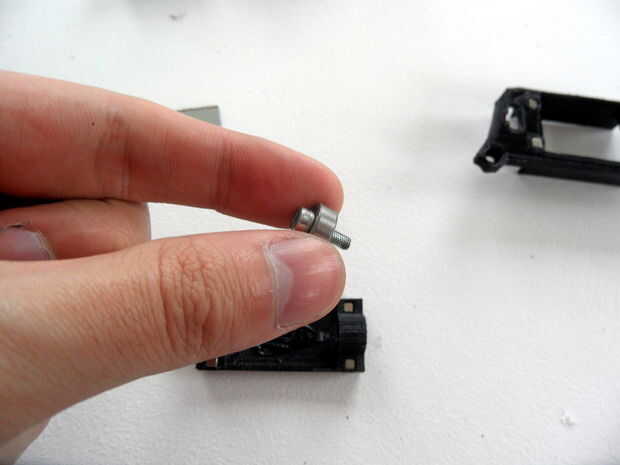

2- Preparar los rodamientos, bloquear una tuerca y un tornillo M3X10. Luego enchúfelos en el SuppMirror, orientada hacia el interior de la cabeza del tornillo. [Nota: el SuppMirror puente puede romper a veces, no te preocupes, no es gran cosa.]

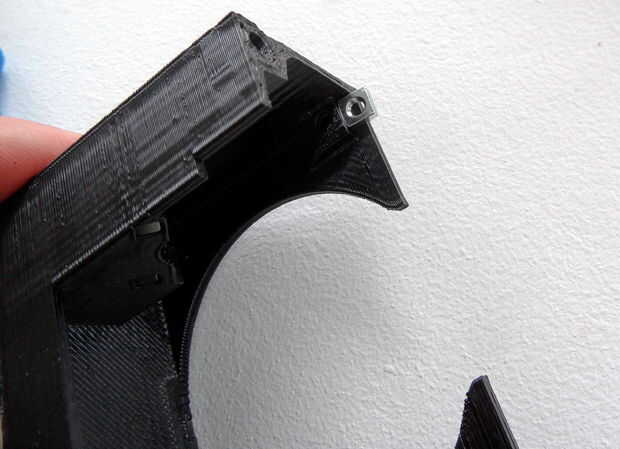

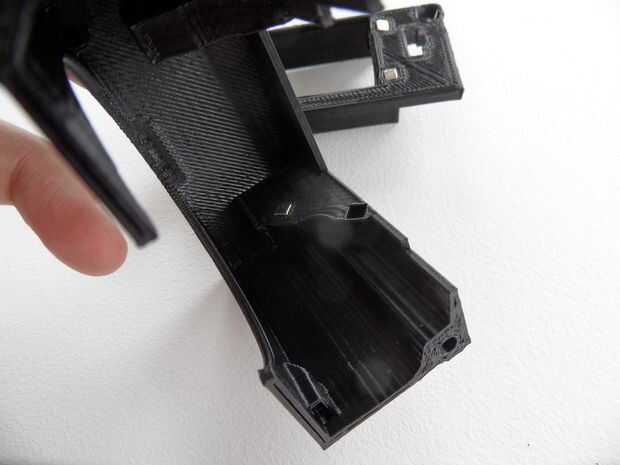

3- Colocar las tuercas cuadradas en los agujeros alrededor del espacio de montaje de la lente. Empuje en la parte inferior y luego bloquearlas con un poco de Patafix [Blue-tac] o Sugru.

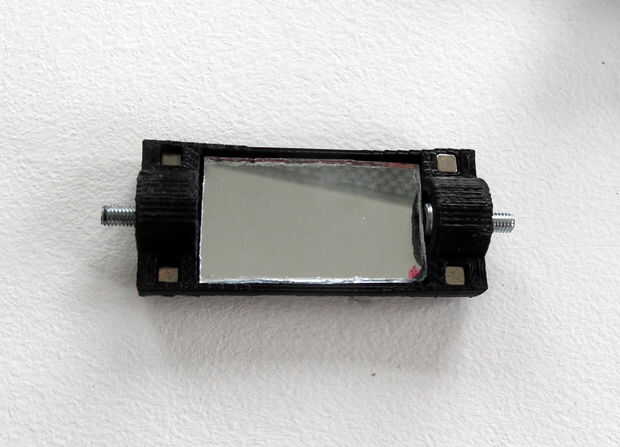

4- Pegar el espejo en el SuppMirror.

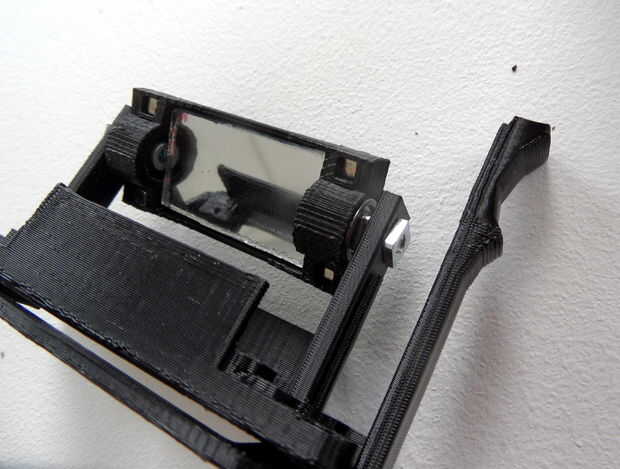

5- Coloque el MirrorActuator en su lugar por la parte superior, luego poner el MirrorSupp en el. El MirrorActuator debe doblarse un poco, lo doble para colocar el tornillo de MirrorSupp a través de los orificios del actuador, luego poner las tuercas y tornillo para mantenerlos en su lugar.

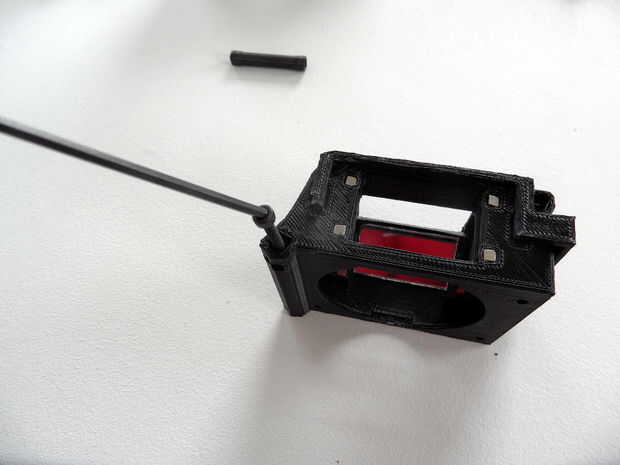

6- Todo debe estar bien ahora, ponga la tapa en el cuerpo y el tornillo juntos como para las otras partes. La cubierta no es perfecto pero por lo que tendrás que empujar un poco para ponerlo en el lugar correcto. ;)
7- Para terminar pone la pantalla en su lugar (el plástico transparente translúcido), debe encajar en el agujero de la tapa, fijarlo con un poco de pegamento, Sugru o Blue-tac.
8- Ahora puede usted fijar favorito MountRing y tornillo delante del visor para que pueda montar su objetivo.

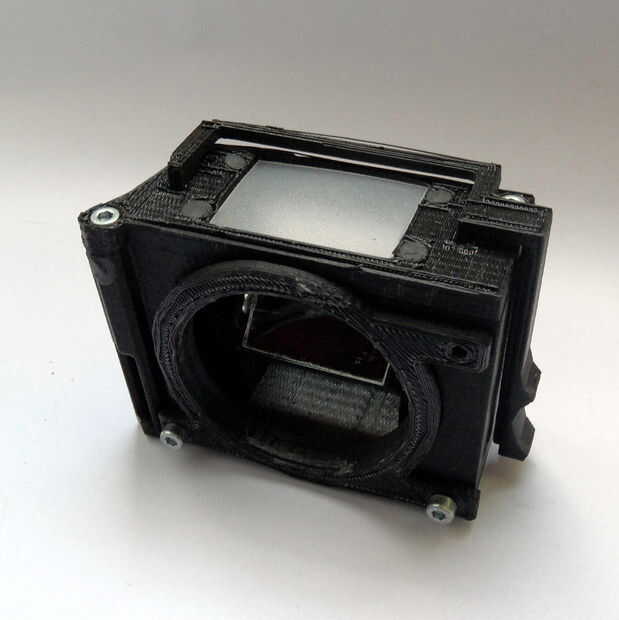

Todo hecho!
El espejo debe ir hacia arriba y hacia abajo cuando se utiliza el actuador. (todavía no son perfectos pero está trabajando)
Nota: A veces, cuando ser un poco áspera, el espejo moverá de un tirón sobre su eje. Usted puede ponerlo de nuevo en su lugar por lo masacrar a un poco (no a dura) o sólo por extirpar el cristalino y girándolo con la mano.
