Paso 2: Mediciones y consideraciones de diseño
La dimensión básica son fijados por la Junta de la Raspberry Pi. El caso se pretende no ser mucho más grande que la Junta Directiva. Es "slim line" que significa que la parte superior de las piezas USB por parte de la parte superior de la caja. Sería fácil hacer un diseño "más gordo" por ajustar algunos parámetros en OpenSCAD.
El tablero tiene boquetes de 2mm y con un un plástico grueso de 1.5m m lo t 7mm más grande que la Junta Directiva. El caso es de 20mm de altura para que coincida con la tapa de metal del USB y el ethernet que dejo expuestas.
La tapa y la parte inferior se cortó a mitad de camino (10mm).
El tablero tiene un número de conector de la cámara de dispositivos, dicha USB, SD etc.

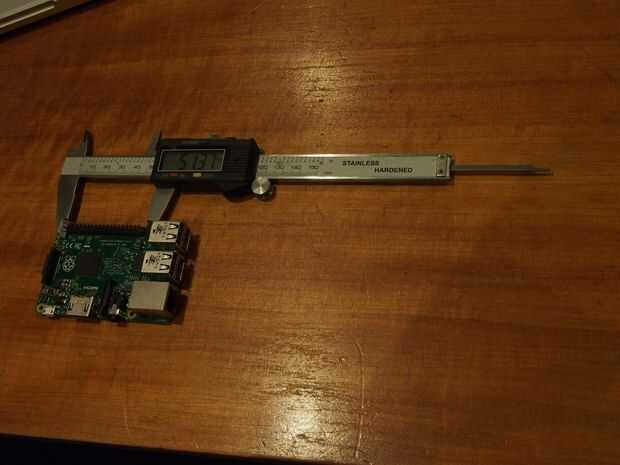

La posición y el tamaño de un dispositivo se midió con un calibrador de la esquina inferior izquierda del tablero (cerca de la energía micro USB). Las mediciones se organizan una columna y se traduce y tamaños del cubo. Utilizo dos columnas más a la posición y el tamaño "fudge". Por lo tanto hay un total de cuatro columnas de vectores:
1. un vector de traducir a mover los cubos al lugar preciso en el tablero.
2. un vector de tamaño que es el tamaño real del dispositivo.
3. un vector de desplazamiento (ajustar la posición del dispositivo)
4. un vector de tamaño (principalmente para agrandar para que el dispositivo pasa a través de la caja)

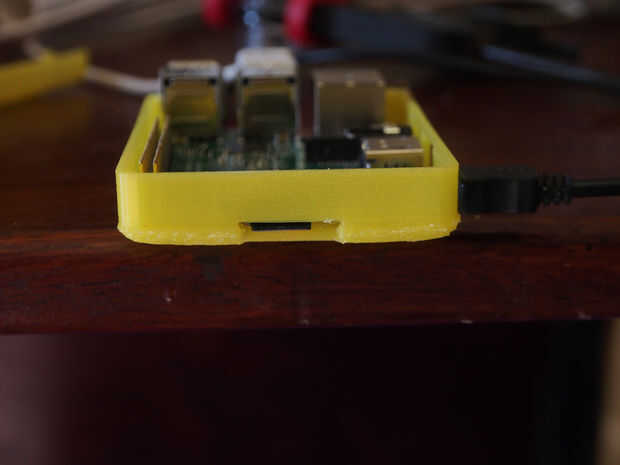

Un ejemplo de "Rodeo" es el agujero para la tarjeta micro SD. El agujero para la SD tiene que hacerse más grande y más baja para dar acceso adecuado.
Las medidas son en relación con la Junta para que tengamos que cambiar coordenadas para aprovechar las mismas coordenadas que el cuadro. Este factor es el vector de cambio .
Nota: creo que el RaspPi2 es físicamente igual a RaspPiB +
