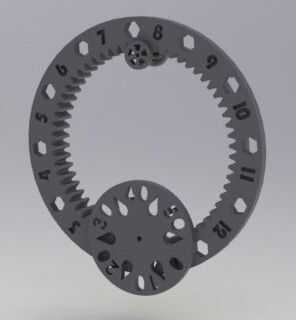

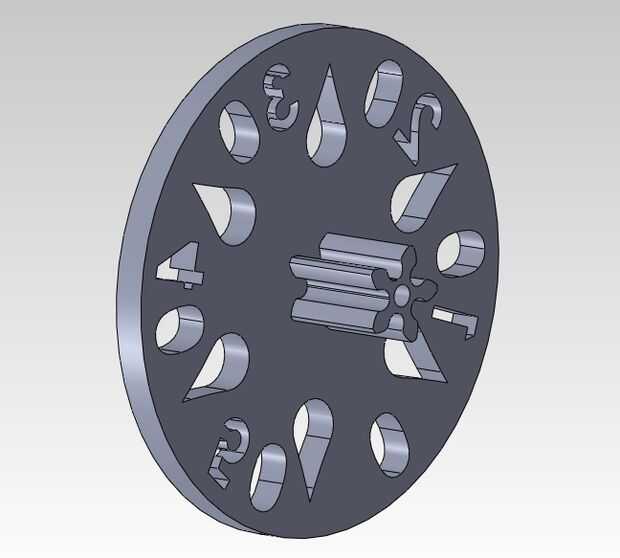

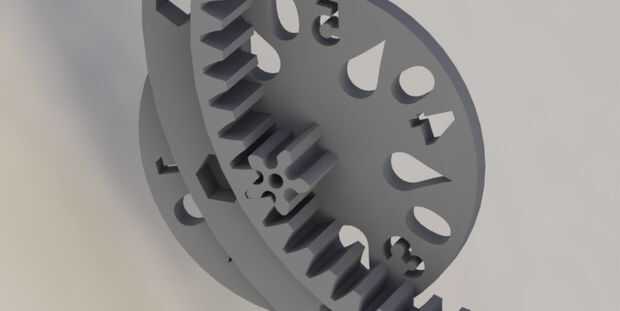

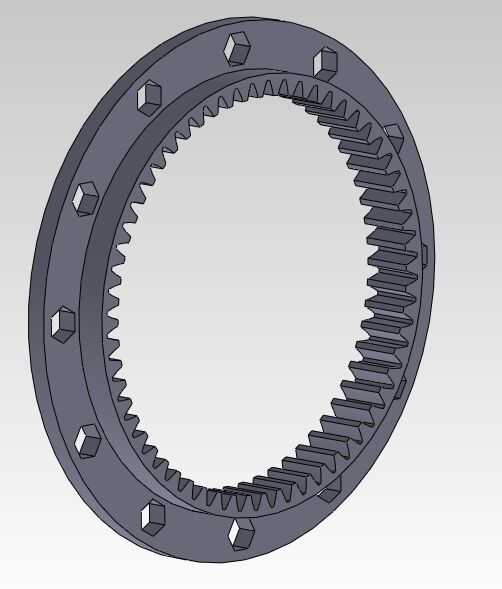

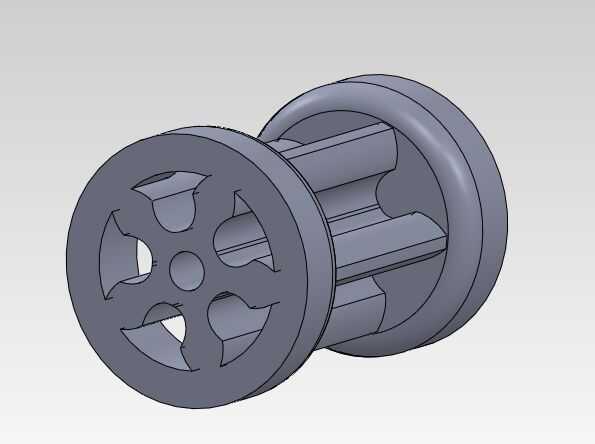

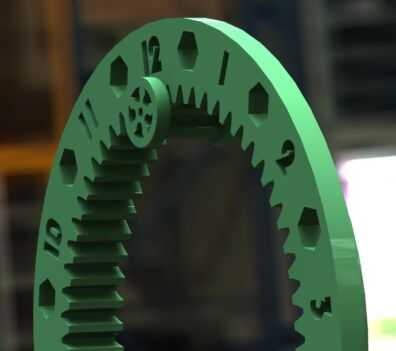

Antes de ser un ingeniero de robótico tuve prácticas diseño de engranajes. Pensé que sería divertido para usar lo que aprendí para el concurso de diseño en 3D. Este reloj todo cuelga del piñón superior, que debe ser conducido por el eje del minuto de un motor de reloj (o 1 rev por motor de sincronización de hora si usted puede encontrar uno). La rueda de minutos, contador ponderada por un tornillo en la parte posterior, a su vez, se cuelga de la rueda de horas.
Se unen las tres piezas impresas a hacerlo como archivos de STL abajo, si se prefiere otro formato preguntar en los comentarios y lo pongo si es posible.
Se necesitan las siguientes piezas no impreso
- Algunas arandelas ancho pesadas y un tornillo para sujetar en la parte posterior de la rueda de minutos (el más bajo). Estos actúan para mantenerlo en su lugar y contrapeso al frente.
- El motor
Montaje adicional tendrá que ser hecho a la medida de tu motor. Para facilitar la integración he puesto un orificio piloto en la parte posterior de la corona de la unidad. Se sugiere utilizar un par de pernos de los cojinetes del patín para apoyar el volante, pero no incluir esto porque, una vez más, depende de su solución de montaje del motor.
Basado en la retroalimentación que haciendo variaciones y adiciones a este diseño, sin poner por no saben lo que puede ser solicitados, tal vez más o menos grandes dientes, diversos números o algunos soportes del motor del ejemplo.
Va estar actualizando más pronto, por favor hacer sugerencias al contestar, este Instructable es todavía un proyecto vivo para mí, y crecerá con la regeneración. Concurso de diseño y si te gusta por favor vote por mi en el 3D.
