Paso 3: Crear archivo
No estoy muy familiarizado con el software de modelado usé Google SketchUp. Usted fácilmente puede hacer este diseño en Inventor o Rhino.

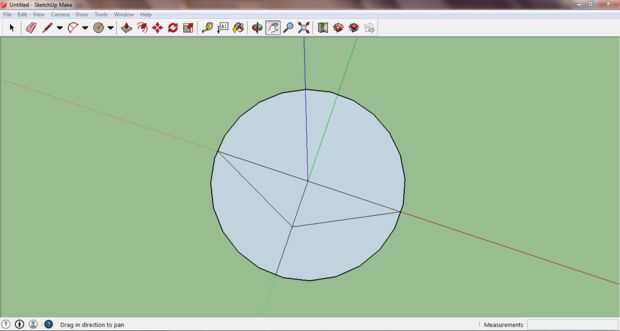

Paso 1: Dibuja tu círculo
En el plano de coordenadas x y dibuje un círculo con un origen en la intersección de x e y axis. Atraviesan el círculo con un diámetro. Dibuje un radio para biseca el hemisferio. Conecte el diámetro en el punto medio de la línea de la ranura.

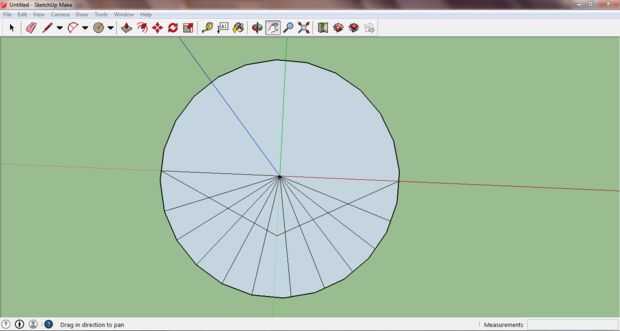

Paso 2: Líneas de guía
Trazar líneas desde el origen hasta el borde exterior. Las medidas de ángulo son diez ángulos de 15 grados y un ángulo de 30 grados. El ángulo de 30 grados es el centro más ángulo.

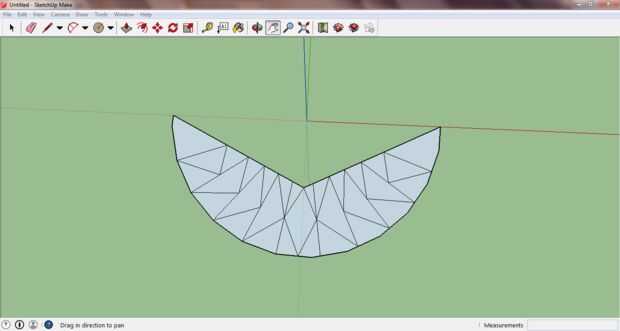

Paso 3: Diseño de collar
Borrar las líneas guía innecesarios. Dibujar triángulos de las líneas de la radi en el punto medio de la siguiente radi. Los triángulos de la derecha de la cara izquierda y la derecha se enfrenta a izquierda.

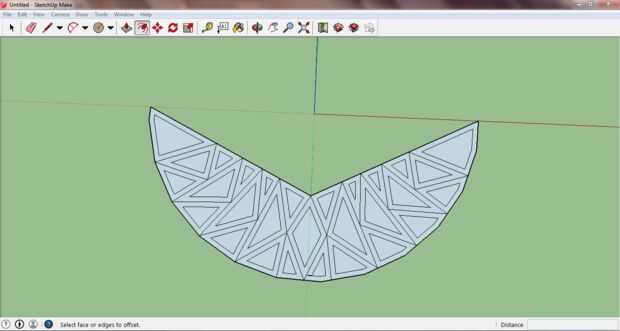

Paso 4: Inscribir los triángulos
Utilizando la herramienta de desvío inscribir los triángulos 1/16".

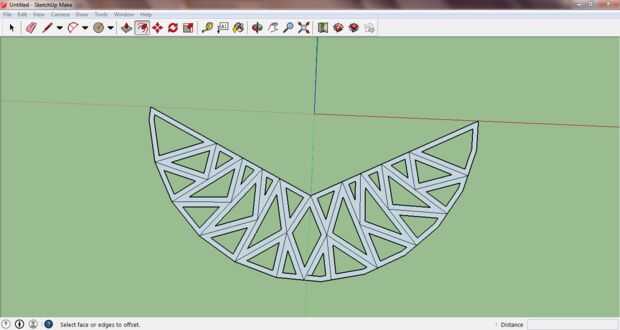

Paso 5: Eliminar áreas no deseadas de
Haga clic para eliminar los triángulos del centro. Si se salta este paso su diseño será una forma de boomerang sólido.
Paso 6: Final ediciones
Eliminar las líneas medias. Después de eliminar desplazamiento externo del borde 1/16".

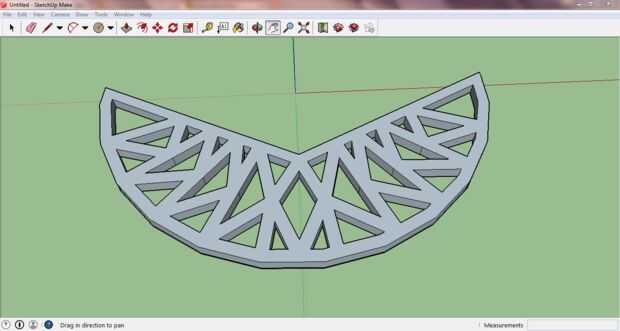

Paso 7: Sacar el modelo
Utilice la función de vaivén para sacar su collar al espesor deseado (yo escogí 1/8").
Paso 8: Almacén de extensión
El Makerbot funciona mejor usando. Archivos STL. En el almacén de extensión tuve que descargar un programa para convertir. Archivos SKP. Archivos STL.
