Paso 1: Diseño del cortador de la galleta
Hay dos pasos principales implicados en el diseño del cortador de la galleta:
- Diseño de la estructura (la parte que realmente se corte la masa) y la placa base o el sello (la parte que el motivo de impresión)
- Diseño de los motivos reales para ser impresa en la masa
Vamos a empezar con el marco y la placa base:
Aunque TinkerCAD viene con un conjunto de formas previamente cargados no contiene ningún cuadrado con bordes redondeados, el tipo de forma que necesitamos para el cortador de la galleta. En general, algunas funcionalidades de TinkerCAD son un poco limitadas cuando se trata de crear geometrías específicas tales como redondeados esquinas por ejemplo.
Sin embargo, la buena noticia es que fácilmente puede importar archivos .svg en TinkerCAD. Scalable Vector Graphics (SVG) es un formato de imagen vectorial estándar, basado en XML abierto. Esto significa que usted puede preparar sus diseños en 2D antes de cargar en TinkerCAD donde podrá transformarlos en archivos 3D.
Puede crear archivos .svg con cualquier programa de gráficos vectoriales como Adobe Illustrator o una de las alternativas libres como InkScape o similar. Para este Instructable, he utilizado Illustrator.
Preparando los archivos .svg

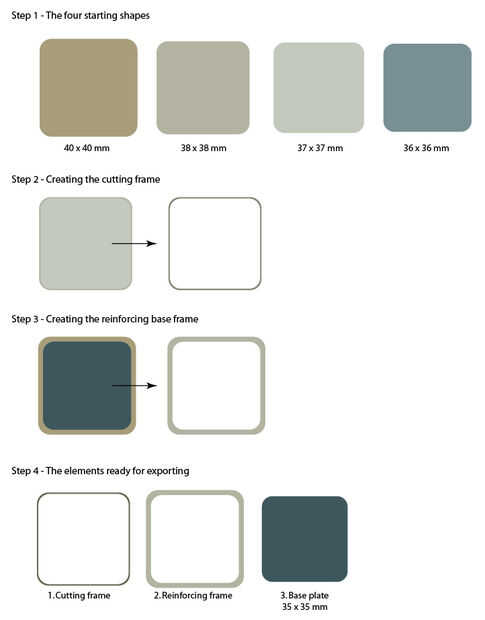

Todo comienza con una forma muy básica: un cuadrado de 40 x 40 mm (no te preocupes demasiado por el tamaño exacto ahora mismo, todo lo puede aún ampliarse más adelante). Redondear las esquinas de 5 mm y copiar la forma 4 veces y escala una copia a 38 x 38 mm, uno a 37 x 37 mm, uno a 36 x 36 mm (guardar una copia en tamaño original).
Cada forma un color diferente y pila la forma de 37 x 37 mm en la parte superior la forma de 38 x 38 mm y alinearlos. Luego utilice la herramienta Pathfinder/excluir a restar ambas formas. Esto te deja con una forma amplia de 1 mm que más tarde se sacó para convertirse en el marco que realmente corta la masa (por lo tanto, la anchura de sólo 1 mm, para darle un borde afilado).
Puesto que la forma que acaba de crear tiene un espesor de sólo 1 mm de espesor una vez sacado, sería muy débil. Para darle más estabilidad, vamos a añadir un marco de refuerzo a la misma. Para así, tomar la forma de 36 x 36 mm y coloque encima lo mm 40 x 40. Repitiendo la acción del Club de conquistadores o exclusión ahora se quedan con un marco que es de 4 mm de ancho.
Como último paso, la escala de la forma restante de 35 x 35 mm. Esto se convertirá en la placa base que sostiene los motivos.
Ahora tiene tres formas distintas, guardar cada una por separado como un archivo .svg.

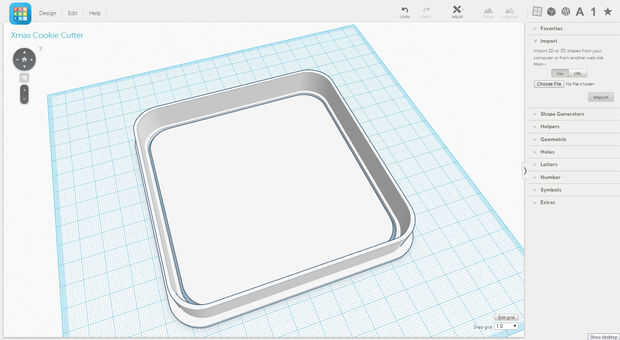

TinkerCAD, cree un nuevo proyecto e importar los dos cuadros a la vista de trabajo mediante el comando Archivo/importar en la esquina superior derecha de la pantalla. Seleccionar el marco grueso y reducir su altura a 2 mm. Seleccione el marco fino y saca su altura a 14 mm. Seleccione ambos objetos y agruparlos.

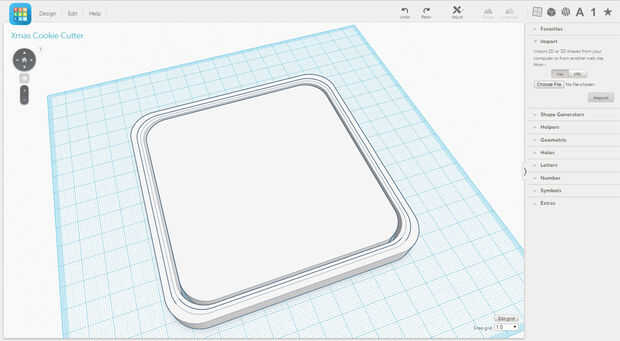

Ahora importar el archivo de la placa base y reducir su espesor a 2 seleccione ambos objetos y escalar a un tamaño de unos 45 x 45 mm. Tip: Mantenga pulsada la tecla Mayús durante el cambio de tamaño para cambiar el tamaño los objetos uniformemente.
Eso es todo, parte 1 del diseño está completa.
