Paso 2: El proceso de diseño

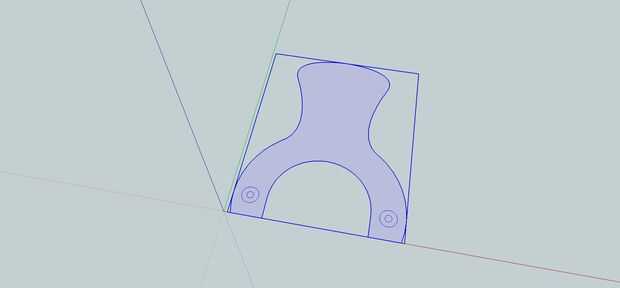

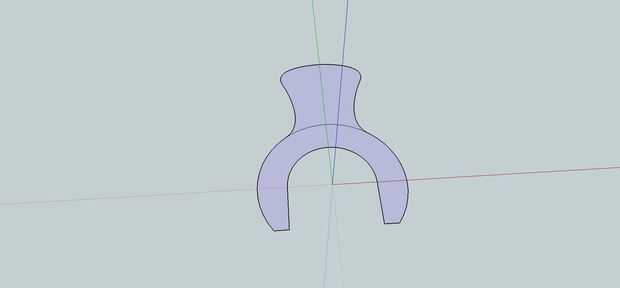

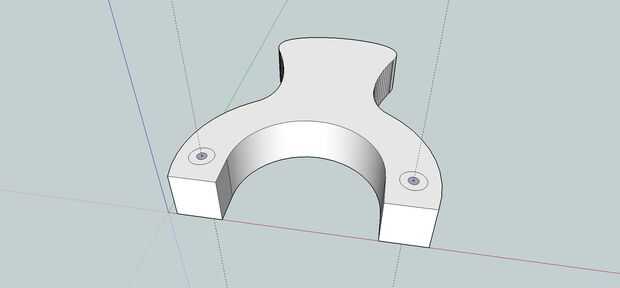

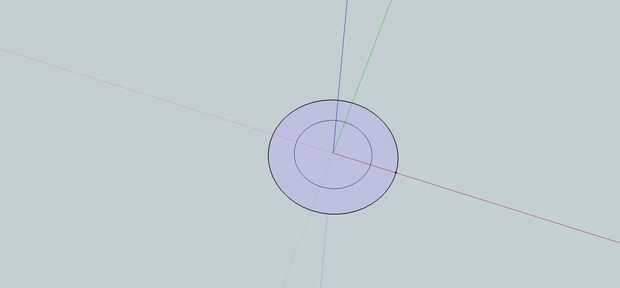

El diseño de este prototipo sólo con alas. Sin embargo, lo que hacer fue crear tolerancias para el área de trabajo entre las clavijas, las clavijas y la longitud y forma de la cola para sujeción. Mi primera tolerancia para afrontar era la zona de trabajo, necesitaba ser lo suficientemente pequeño que puedo conservar el paracord, pero también necesito que sea lo suficientemente grande como para que puedo trabajar con él. Con mi regla cuadrada juzgar con mis ojos para guesstimate un tamaño y reducido hasta 30 mm a 40 mm; con mi instinto fue con 30 mm y para mi el trabajado bien. La siguiente tolerancia donde las clavijas que tuve que hacerlos lo suficientemente gruesa que no se rompen, sino que también encajan en la parte superior del formulario. Impresión de pequeños cilindros de diferentes diámetros a partir de 5 mm a 10 mm, y me fui con 8 mm porque es lo suficientemente fuerte y lo suficientemente pequeño. La tolerancia pasada "longitud y forma de la cola para sujeción; Esto fue todo al azar, pero sé que debe ser lo suficientemente largo y un único para mi preferencia. Fui inspirándose "amplia" y redondo de una cola de castor.
Otras notas en taquigrafía:

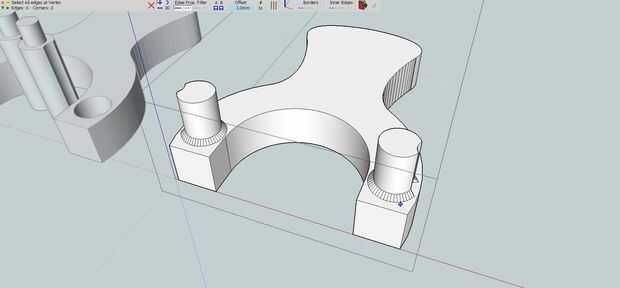

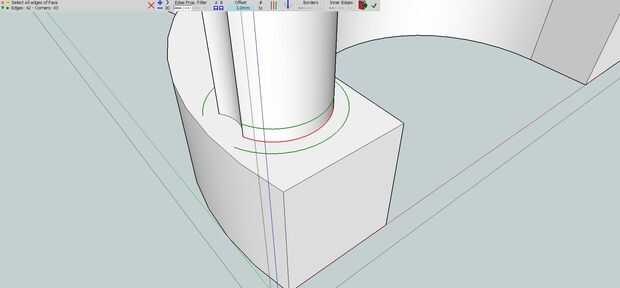

- Poner un bisel recto de 1 mm alrededor de las clavijas a fin de fortalecer las clavijas
- Poner un huerto en el exterior de las clavijas para que selecciones y ganchos para conseguir entre paracord y la clavija

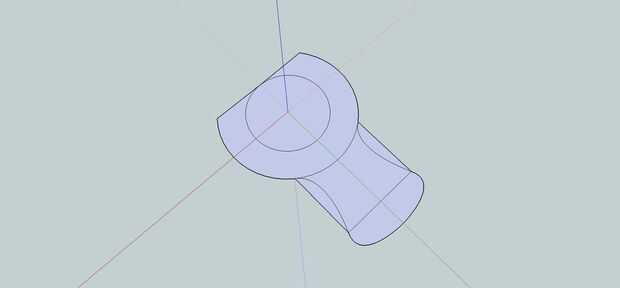

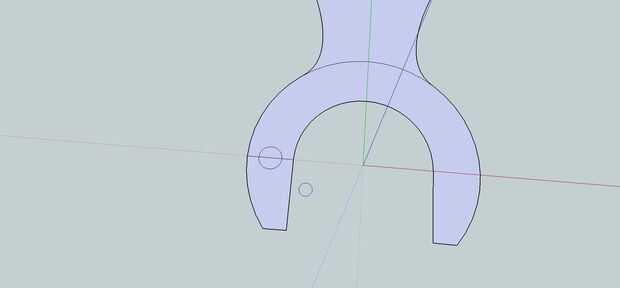

- Fue con un medio círculo en lugar un círculo completo con el fin de reducir la cantidad que se imprime y eliminar el espacio muerto de un círculo completo

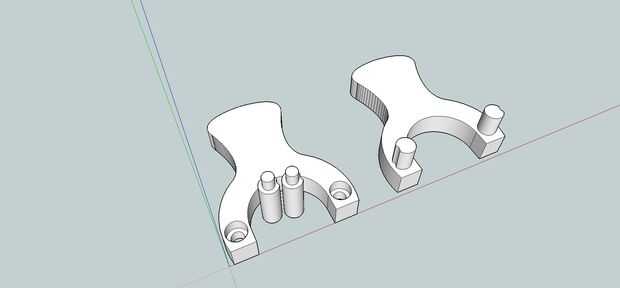

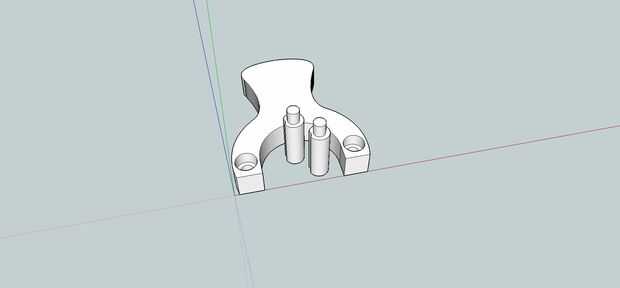

- En las fotos muestra un modelo con las clavijas por separado fue un prototipo que imprimí para probar la resistencia final de las clavijas y la altura, originalmente las clavijas donde 10 mm largo (a corto) y me fui con 20 mm

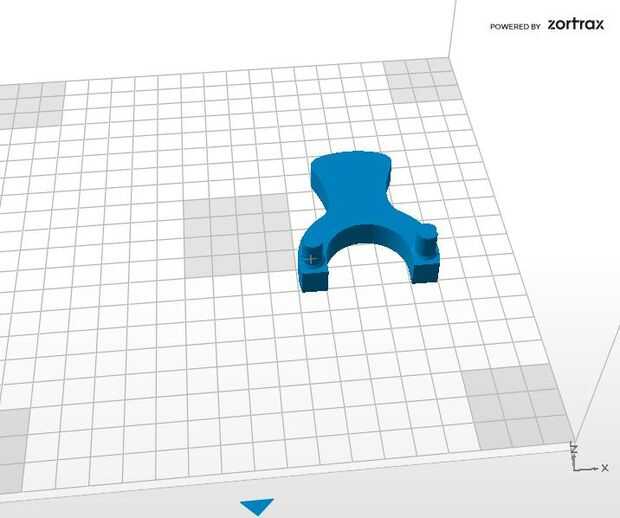

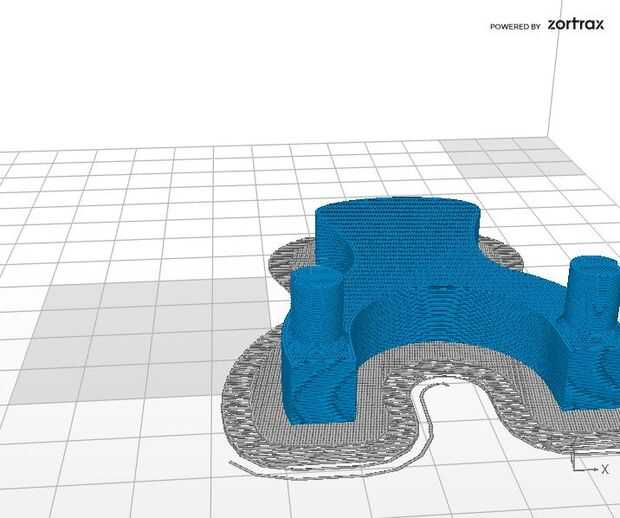

- Utilicé un "relleno sólido" que según "zortrax foros" es de un 39% relleno
