Paso 4: Diseñar el sistema de transporte
El carro necesita conectar a su monitor de montaje y poder deslizar muy libremente en el tubo. Elegí un monte que había una brecha muy amplia entre la parte superior e inferior tornillos para conectar, por lo que facilitó un transporte superior e inferior para el proyecto (imprimir luego uno grande).

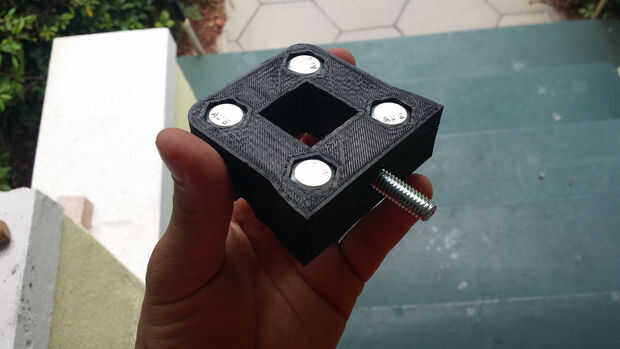

El diseño final que se me ocurrió es un poco divertido, así que a seguir adelante y explicar:

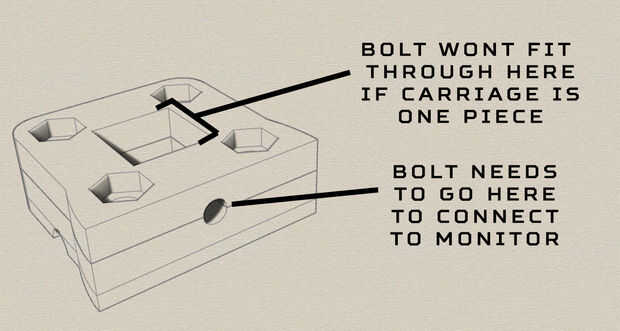

Los carros están diseñados para que se ensamblan con el perno para conectar el soporte de monitor a insertarse primero y luego los otros 4 pernos para apretar el carro a aplicarse para mantener apretado. Este diseño es necesario porque no hay suficiente margen para encajar en un perno lateral con el espacio asignado para el tubo. No hacer un montón de sentido? Véase la ilustración al principio de esta sección.
El transporte de fondo también es más grande que todo esto puede sentarse en la parte superior de la base sin necesidad de un pin para mantenerlo hasta la altura mínima que lo uso para.
CÓMO DISEÑAR SU PROPIO
Use su guía base para el tamaño de la ranura de tubo. Idear una manera de tener un tornillo Conecte el soporte de monitor. Bastante simple.
