Paso 4: Obtener el modelo 3D
Estos son los últimos pasos para terminar el modelo 3D.
1. abrir el Autodesk fusión 360 (u otro programa de CAD).

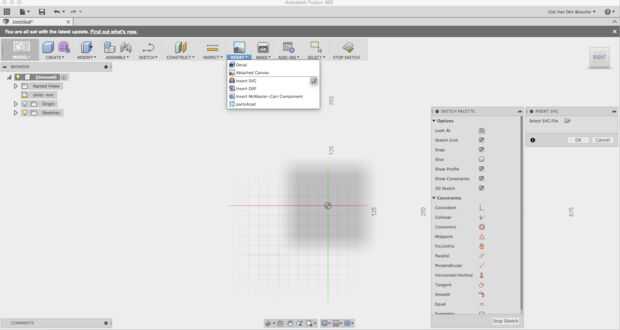

2. Inicie un dibujo nuevo y seleccione 'Insertar SVG'. Ahora importaremos el archivo que guardó en el paso anterior.

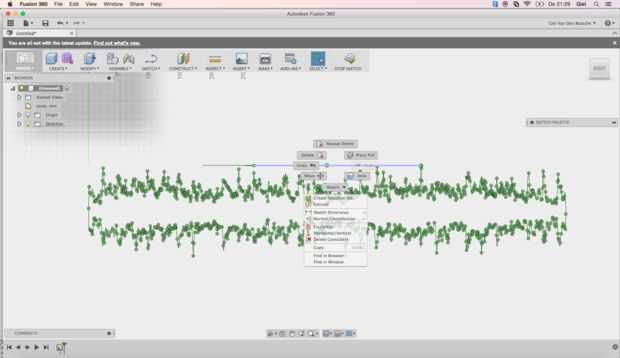

3. una vez que se importa el archivo de vector, se verá como un bosquejo regular. Como se puede ver en las imágenes, tiene que limpiar un poco. Puede seleccionar todo lo que no se supone que en el modelo y a eliminarlo.

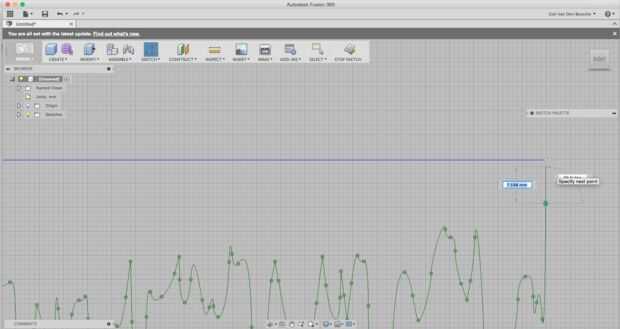

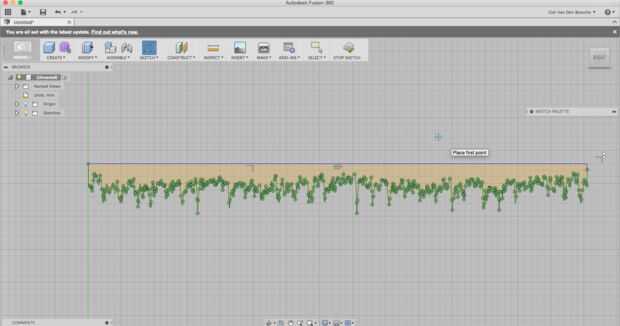

4. como queremos obtener un modelo de revolución, tenemos que dibujar una línea en el centro del modelo. Este será el eje de rotación. Después de esto, se puede quitar un lado de su modelo (suponemos que la forma de onda a ser simétrico)

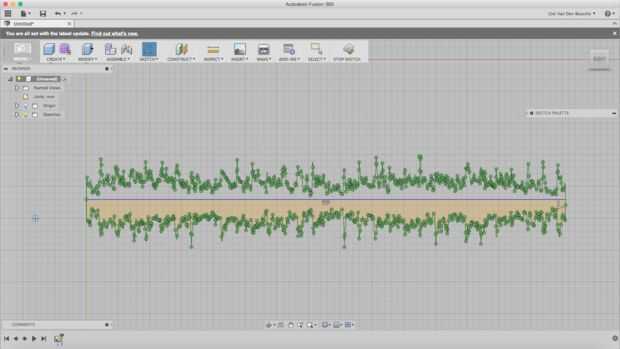

5. un bosquejo puede ser girado sólo cuando está completamente cerrada. Por lo tanto usted tendrá que cerrar manualmente el modelo. Esto puede hacerse trazando líneas o mediante la función de "Bucle cerrado". Cuando se cierra, se volverá amarillo.

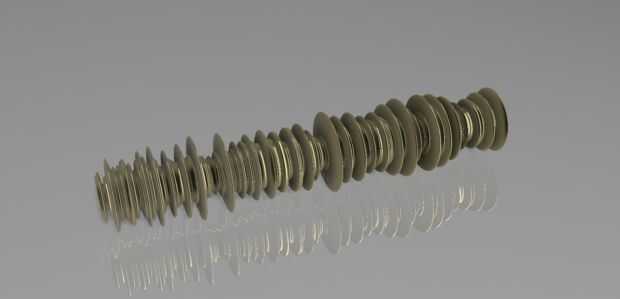

6. ahora, haga clic en crear - giran y seleccione la superficie que desea girar así como el eje

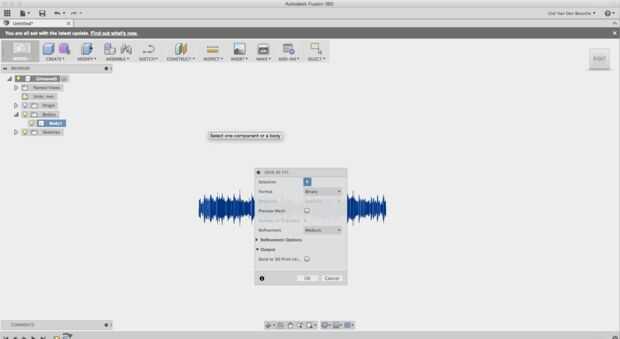

7. para obtener una. Archivo STL del modelo, el modelo tres y haga clic en cuerpo - excepto como STL. Este formato de archivo puede ser utilizado por impresoras 3D.
