Paso 18: Cableado de los sensores de efecto Hall lineal
El sensor de efecto hall lineal tiene 3 pines, GND VCC y señal. Estamos usando 5V para VCC. El sensor hall funciona muy bien con el imán de neodimio, el imán puede detectar cuando es 0cm a 4 cm de distancia.
Instrucciones:

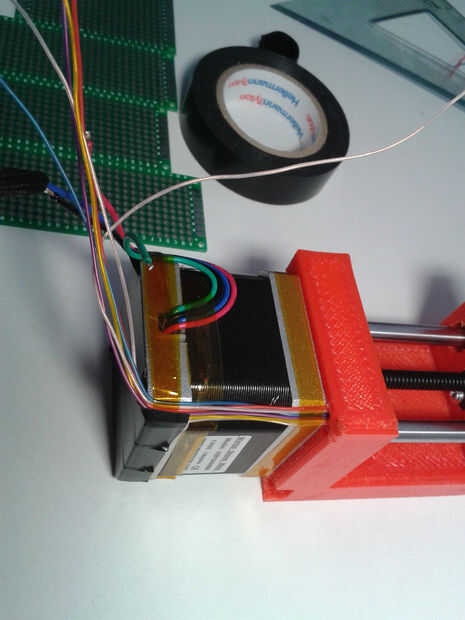

-Soldar 3 cables para el sensor
-Use tubo retráctil para aislar los pines de uno a

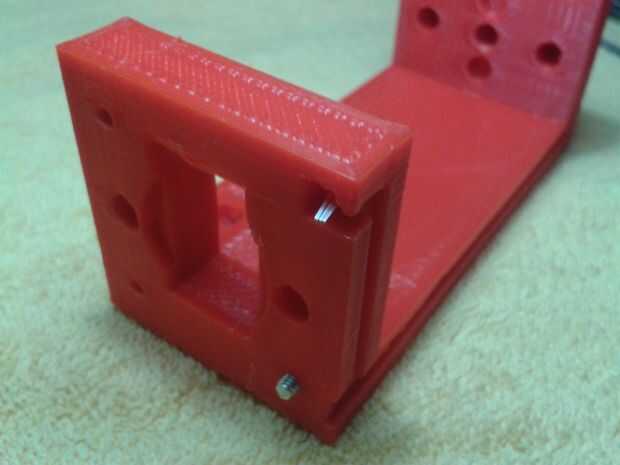

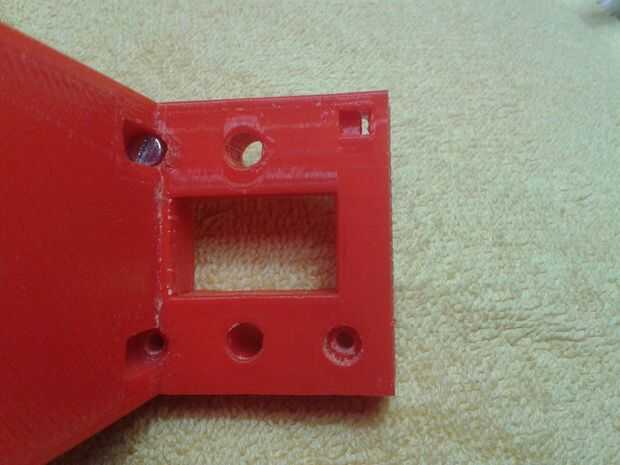

-Insertar el sensor dentro de sus viviendas

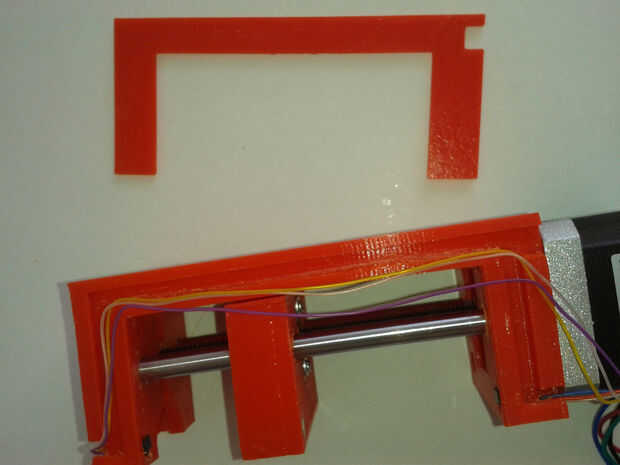

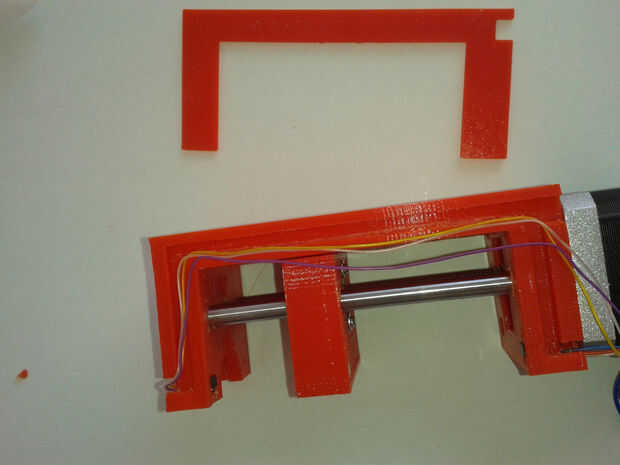

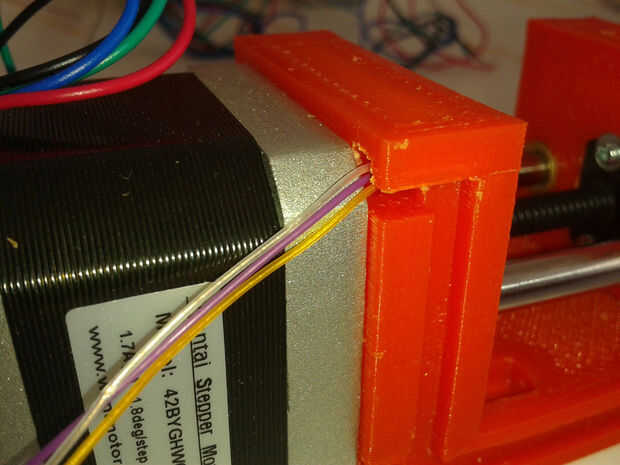

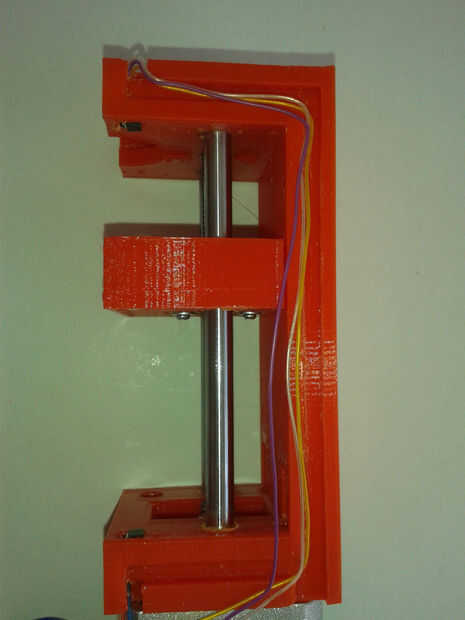

-Cuidado de alinear los alambres dentro de la caja de cable y conectado la caja 3D wire impreso

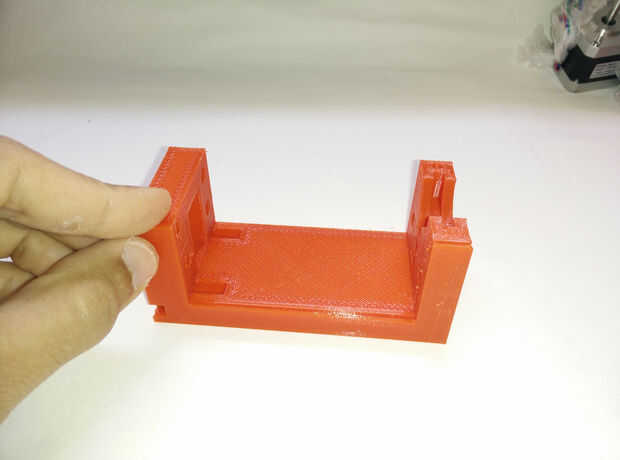

-Usando un cautín, soldadura de la caja de cable al cuerpo de bomba. (tenga cuidado de no derretir el plástico de una manera fea)
