3D impreso estante de bomba de jeringa (3 / 29 paso)

Paso 3: Lista de materiales

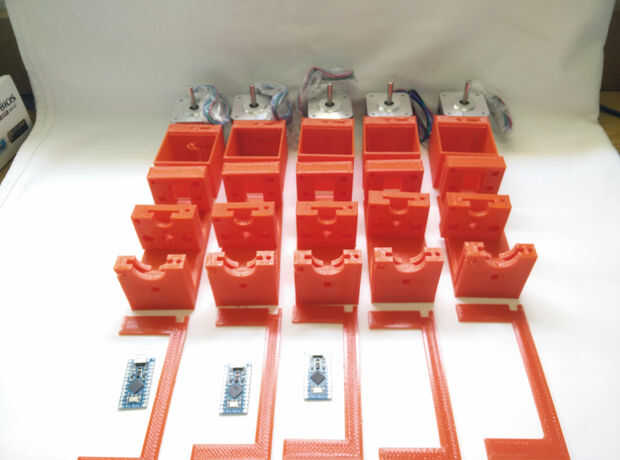

Con el fin de crear un 3D impreso jeringa bomba Rack necesita los siguientes elementos:

-Filamento de la impresora 3D - 10€

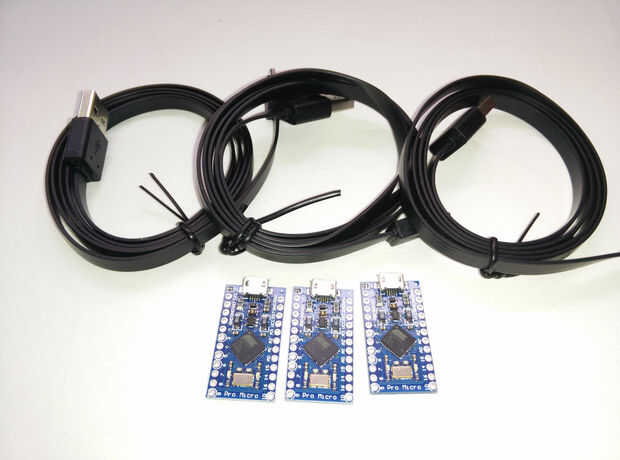

-5 mini USB Cable (1 para cada bomba) - 10€

-15 imanes de neodimio de diámetro cilíndrico 5mm (3 para cada bomba) - 2€

-5 pequeñas Nema paso a paso 17 38mm longitud 4000gr/cm par Motor (1 para cada bomba) - 50€

-Sala pequeña 10 efecto sensores (2 para cada bomba) - 4€

-5 Arduino Nano V3 (1 para cada bomba) - 15€

-Micro chip 5 versión driver (1 para cada bomba) - 10€

-Revestido de teflón de percepción 5 tornillo miniatura plomo (1 para cada bomba) - 80€

-Tuerca de plomo 5 (1 para cada bomba) - (80€)

-10 10cm de tierra endurecida (H7 o H6) precisión de 6mm redondo barra (2 para cada bomba)-20€

-interior de 6mm 10 cojinetes de cobre (2 para cada bomba) - 10€

-15 M3 tornillos y tuercas (3 para cada bomba)-1€

-1 metro retráctil mangas-1€

-diámetro exterior de interior 6mm 4mm tubería del vinilo (5cm)-1€

-alambre de 1mm (para el acoplamiento del motor husillo) - 1€

-12V de alimentación 2 amperios por motor - 13€

-5 jeringa de 5ml 10ml o 20ml (1 para cada bomba)-2€

-10 resistencias del ohmio de 10 K (2 para cada bomba) - 1€

-Condensador de 100uf 5 (1 para cada bomba) - 1€
