Paso 2: Diseño de piezas para impresión 3D
En el enlace anterior se vaya a mi página de thingiverse y poder descargar los archivos en 3D imprimir este objeto. Si no tienes una impresora 3D puede ir a cubos 3D y orden de mi hub o de un centro más cercano a usted. Te daré las instrucciones reales para la impresión 3D en el siguiente paso. Este paso es más de una discusión de diseño de partes para la fabricación aditiva está adherido a los principios de diseño industrial
Las imágenes de este paso son 3 de las 8 piezas que se necesitan para construir esta casa cámara. Quería mostrar lo que estoy empezando a hacer en mis diseños para ver más y más comercial. El objetivo es crear un tema que es virtualmente indistinguible en calidad y aspecto, de un elemento que puede adquirirse en el mercado.

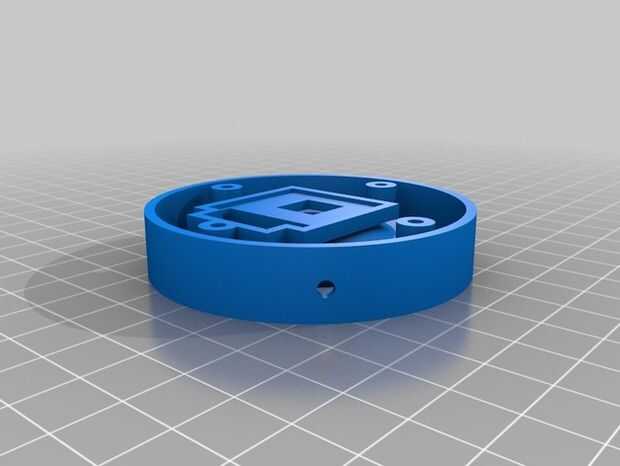

El disco en forma de pieza es el cono interior de la cámara y la hendidura para sostener el lente protector acrílico de 38mm. Al lado podemos ver en la representación, también vemos los soportes de agujero de tornillo y dispone de hueco para la Junta Directiva de la cámara real. La adición de que estos hacen un pedazo fuerte pero también descascar hacia fuera el diseño también es para una pieza más ligera que se parece a una pieza que vino de una fábrica. Pedazos más ligeros también se traducen en menos filamentos utilizados y tiempos de impresión más rápido.
La segunda pieza es realmente el Monte de la parte inferior de la cubierta del cilindro de toda cámara. Es que un exterior acabado pieza como estructural. Para hacer una pieza fuerte y atractivo filete (curva) los bordes especialmente soportes perpendiculares. Esto suaviza todo, pero también proporciona la ayuda base para cruzar piezas conectadas. Finalmente nos receso nuestras ubicaciones de los tornillos y utilizamos tornillos de cabeza de botón de acero inoxidable. Las cabezas de los tornillos están expuestas por lo que éstos no se oxidan y también son atractivas ya que la cabeza es redondeada.

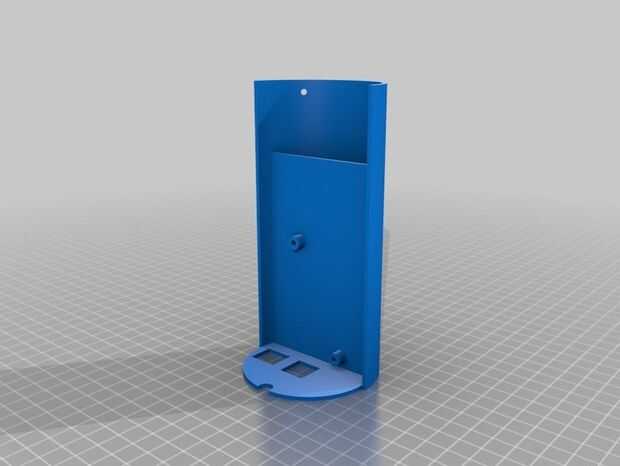

Nuestro último ejemplo es la cubierta principal. se imprime sin apoyos y es fuerte y ha integrado lugares de hardware para fijar todo en su lugar. El Raspberry Pi está sujeto a sus propios puestos de montaje y los cables se enrutan a través de un canal específico para mantenerlos seguros, secos, aseada y fuera del camino. Veremos más ejemplos en los pasos de impresión y montaje.
