Paso 3: las instrucciones de impresión 3D
Voy a intentar ser claro y conciso en estas instrucciones para ayudarle a tener una exitosa impresión la primera vez. He colocado las fotos en la barra superior en el orden de la descarga en la página de Thingiverse . También se tienen las instrucciones y los nombres en ese orden en este paso. No es necesaria para imprimir en este orden. De hecho, imprimí el Bottom.stl de V1_AV_CAM_ primero y la V1_AV_CAM_Mount.stl segundo. Esto me deja poner mi electrónica en marcha primero. La mayoría de las piezas son no compatible pero son fáciles de extraer el soporte de si sigues estas instrucciones. Gracias por seguir junto a mi Instructable esto ahora.

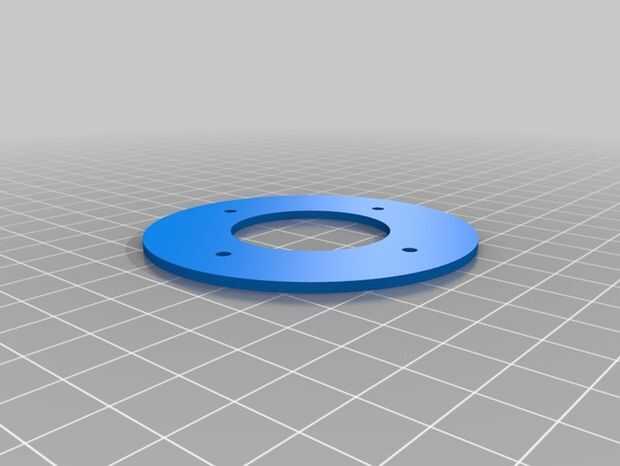

V1_AV_CAM_Lens_Mount.STL Imprimir con parte inferior 5 y 5 capas, 3 capas, relleno de 20%. Realmente esto debe imprimir la pieza sólida. Es sólo de 2mm de alto. No se requiere de ningún apoyo.
V1_AV_CAM_ Top.stl Esta es la pieza más alta 175 mm. Si la impresora no puede imprimir este alto que tenga que poner la pieza de abajo y grabado con soportes. Si usted puede imprimir como se sienta no requiere soportes y sólo necesita una de 5mm del borde. 3 cáscaras, 3 capas de relleno de la parte superior e inferior y 20%.

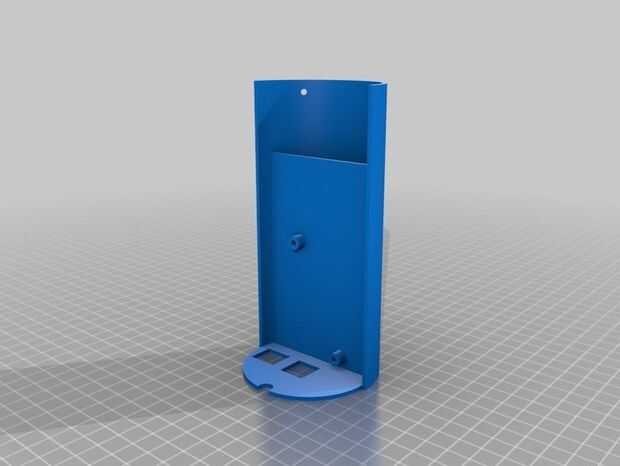

V1_AV_CAM_Mount.STL Esta pieza necesita apoyo con espaciado de 5mm. habrá una pequeña cantidad de soporte debajo de la Junta Directiva de la cámara real los bordes de montaje que es difícil llegar a. No es necesario retirar este material. Este montaje es para la cámara de sainsmart noir. No cabe la Junta raspicam. Probablemente haré una pieza para él más adelante.
V1_AV_CAM_Back.STL La parte posterior se imprime como se sienta. es necesario soporte de 5 mm. Un borde de 5mm también es útil con esta pieza. 3 cáscaras 3layers superior e inferior 20% relleno.

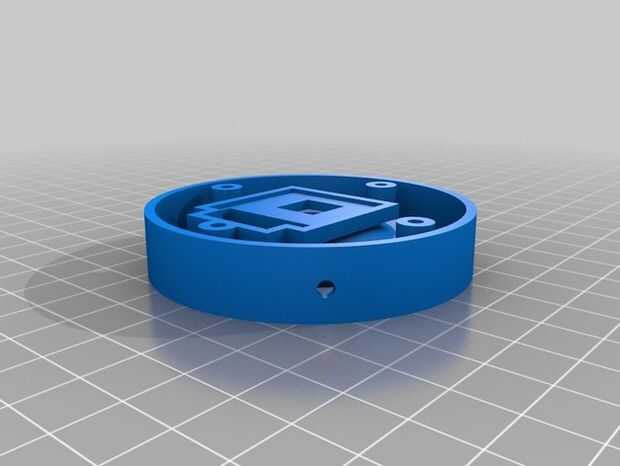

V1_AV_CAM_Bottom.STL Esta es la pieza principal que todos los demás se construyen alrededor. Yo imprimí primero yo. No necesita soportes ni ala. 3 cáscaras de 5 capas superior e inferior 20% relleno.

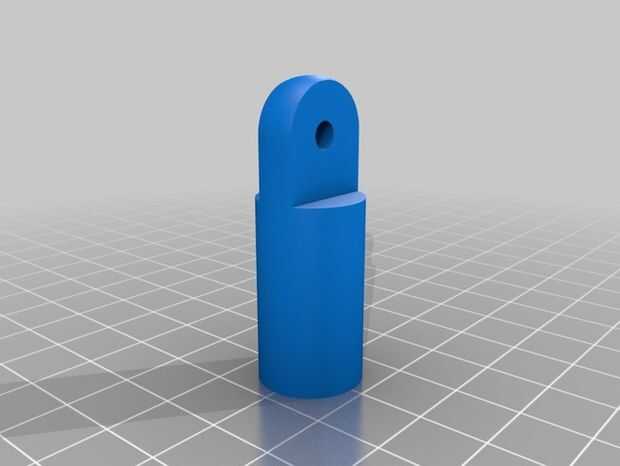

El final 3 son para el montaje de la pared. Se imprimen en el relleno de cáscaras y el 20% de 3 capas 3

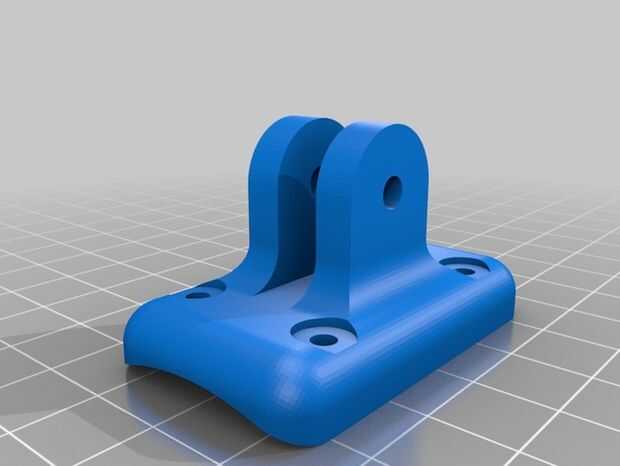

V1_AV_CAM_Base_Mount.STL requiere una balsa de 5mm y apoyan espacios de 5mm. Las otras dos piezas son no compatibles pero con 5 mm de ala.
