Paso 4: Armar el 3D impreso piezas

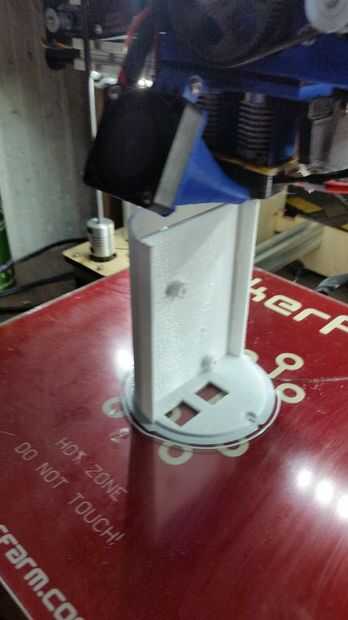

Montaje de la cámara es sencillo. Voy a ir a través de unos consejos pero debe ser bastante auto explicativa de las imágenes y la representación. Dependiendo de cómo configurar su impresora 3D es usted debe conseguir bastante limpiar piezas. podría tomar un taladro de 1/8 de pulgada o 2,5 mm taladro con un pinvise y una resma los tornillos de los agujeros. Hay una pequeña remoción de material con el apoyo y el borde tendrá que ser recortada y limpiaron los bordes con una lima de aguja. Esto es hasta el usuario cuánto o cuán poco se necesita. Todas las piezas deben encajar sin problemas cuando termine.

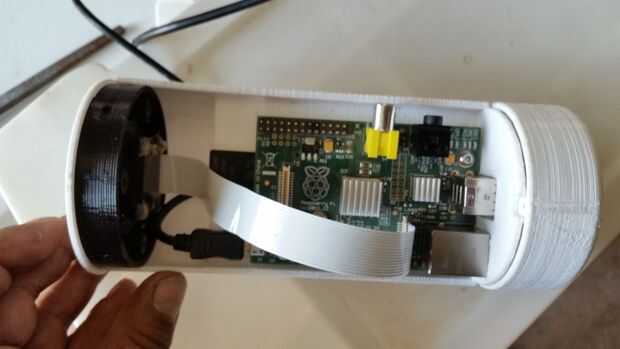

Primero Monte el Raspberry Pi y luego conecte la cámara a la pi.
En segundo lugar tomar el Monte del cam y coloque la tabla en la parte posterior. Usé un toque de pegamento caliente en cada esquina para asegurar la cámara. Existen dos orificios en el extremo abierto frente de la parte con el Raspberry PI. cupieron en el lado de la parte de montaje de cámara.

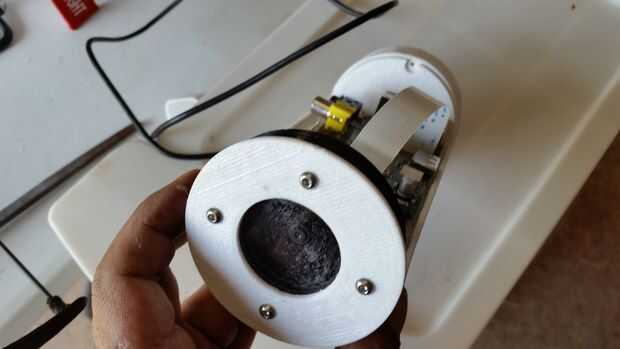

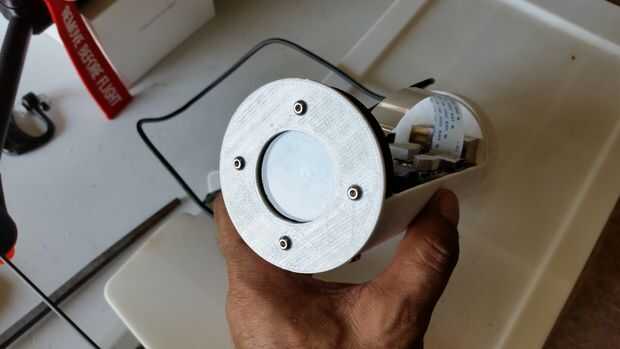

Ahora que las dos partes y la electrónica es segura podemos colocar la lente de acrílico de 38mm en el frente de la montura de la cámara. Luego tomar la montura y asegúrelo a la parte delantera con cuatro tornillos m3.
seguir adelante y ejecutar el cable de alimentación a la frambuesa pi a través del canal de la parte inferior de la pieza de montaje de frambuesa pi y enchúfelo en la frambuesa pi. no tienen el cable enchufado en el poder.
Dejaremos la parte superior y atrás por ahora porque todavía flash la imagen y obtener la configuración RPI
A continuación Atornille el base de montaje en la parte inferior de la cámara con 4 tornillos de m3. luego tomar el poste de montaje y utilice el tornillo m4 solamente y montarlo en el soporte base de la cámara.
Finalmente tome el soporte de pared y utilizar el m3 x 20 mm tornillo y tornillo para el puesto de base. Esto debe completar el montaje de la montura de la cámara sí mismo. Montaremos después nos preparamos nuestro software.
