3D impreso IPhone cámara de Monte (2 / 4 paso)

Paso 2: modelado 3D

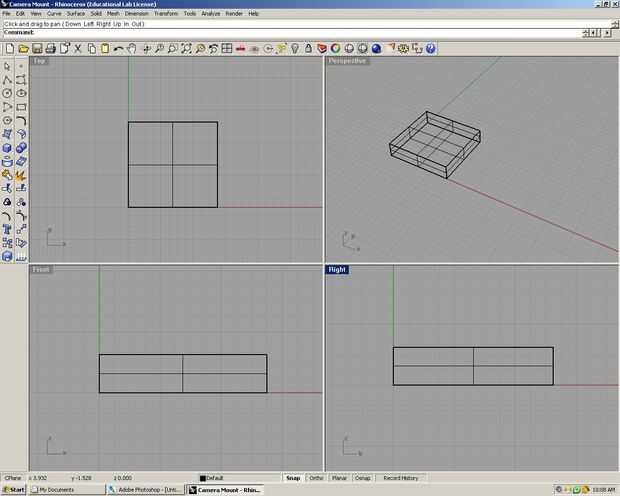

1. En este paso usted necesita hacer un cuadrado con las dimensiones: 2-5/8"
2. necesita para hacer la forma de un iPhone, hacer esto hacer un rectángulo con las dimensiones: 4.5" por 2-5/16 de pulgada por 3/8"
3. Necesita arrastrar tu iPhone en el bloque y colocarlo aproximadamente a medio camino de la parte inferior hasta la parte superior.
4. Ir a sólido > diferencia y asegúrese de que está seleccionado el bloque . Ahora haga clic en el botón iPhone y pulse enter . Esto corta la forma del iPhone hacia fuera.

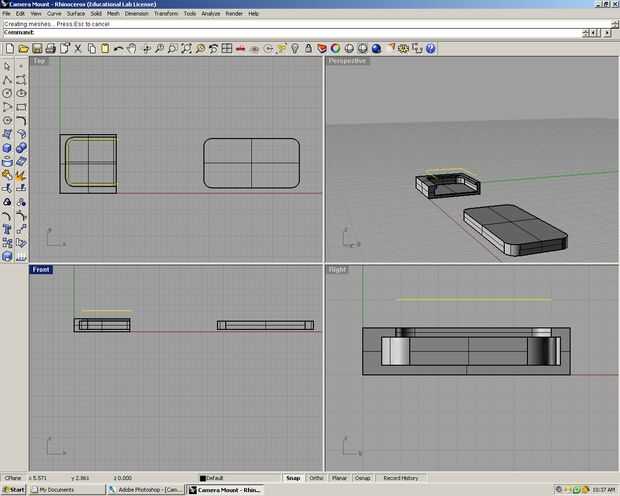

5. Ahora ahora necesita hacer una forma para quitar la pieza superior para que sea un montaje real. Para hacer esto dibuje una línea de 1/8" de la dentro de la forma. Ahora colocar la línea en medio de la forma y hacer un alambre de corte. Utilizar Alambre de corte ir a la sólida > herramienta editar sólidos > alambre de corte.

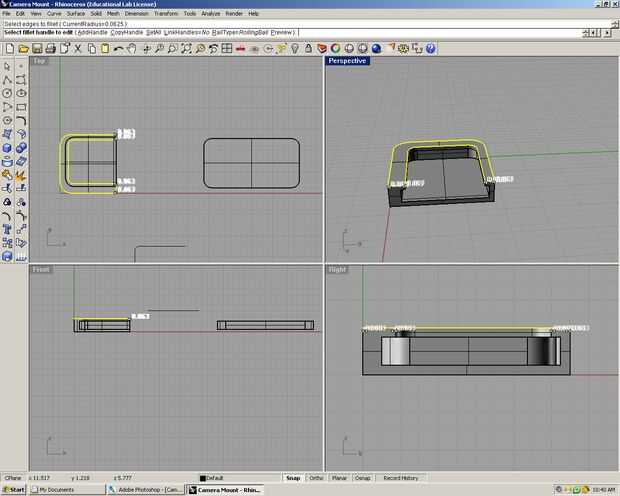

6. Necesita filete de los bordes. Para hacer esto, vaya a sólidos > filete borde > borde filete y Seleccione la bordes quieres fellet. Hacer la redondez . 0625"
7. Ahora necesita hacer un . 5" agujero audaz. Para hacer este clic en el polígono y asegúrese de que usted cambie los lados del perno a 6. Para hacer esta prensa N y el golpeentran ya tipo 6 y pulse enter otra vez. Ahora escriba .5 y presiona enter. Ahora han creado su forma de perno.
8. Para sacar el perno de ir a la sólido > extrusión de curva plana>recta. No importa cuánto es. no que afecta que mientras es más largo que el agujero que está intentando hacer.

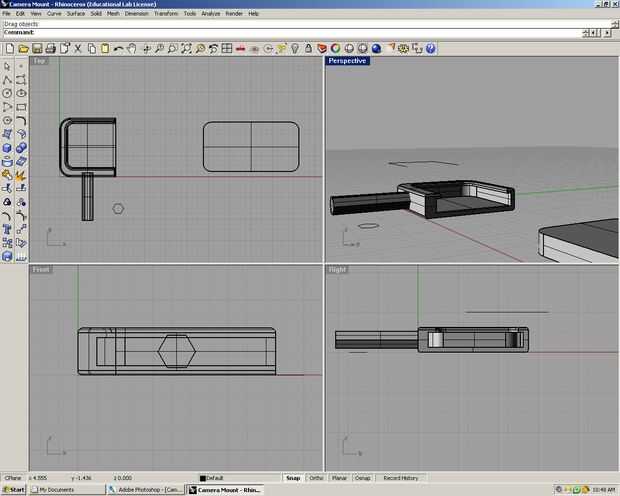

9. Necesita girar el perno a una posición hacia abajo y luego colocarlo donde quieres ponerlo. Para ello, haga click en transformar > rotar y gire hacia su lado. Ahora sólo moverlo.

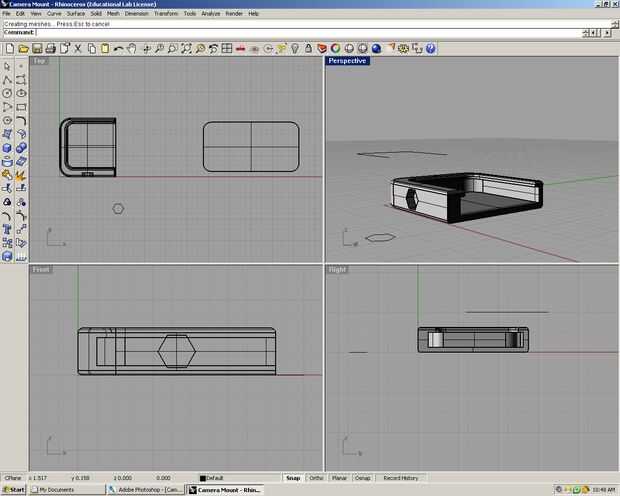

10. Después de que usted quede en posición de hace una sólida diferencia. Seleccione la montura y luego ir a sólido > diferencia y haga clic en el tornillo y pulse enter. Esto hará que el agujero.

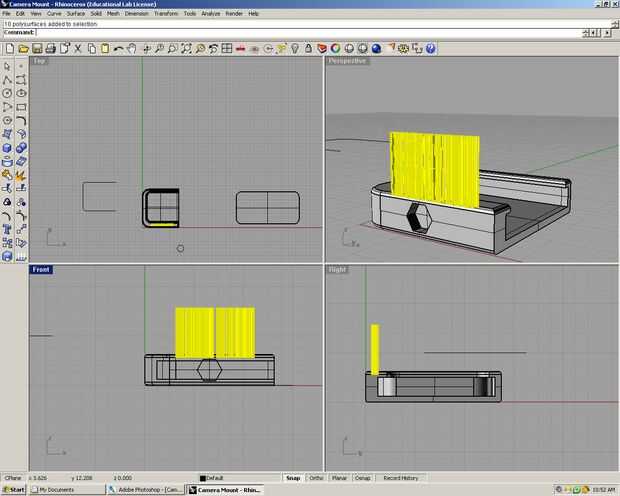

11. Ahora para agregar click de texto personalizado en la herramienta texto y escribir lo que quieres que diga y haga clic en OK. le dará un contorno de la forma. Ahora saca la forma yendo a sólido > extrusión de curva plana > recta. Hacer es tan largo como usted lo quiere pero otra vez se a ha como profundidad o más profundo que desea que su texto.

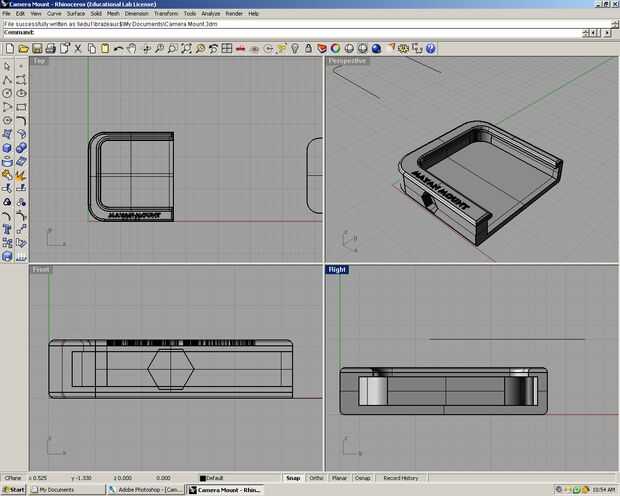

12. Ahora mueva el texto a donde desea en su montaje y asegúrese de que no colocar demasiado profundo. Ahora selecciona tu montura e ir a sólido > diferencia y haga clic en el texto. Pulse Enter y el texto desaparecerá y quedará con el texto con sangría.

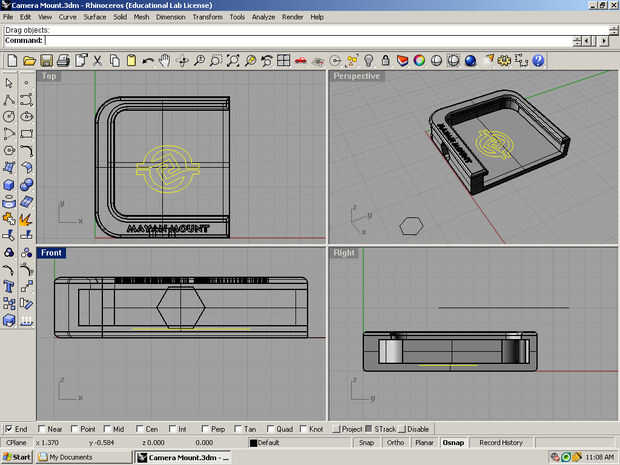

13. Si le gustaría tener un logotipo personalizado en su Monte, importar su insignia y arrástrelo hasta el Monte. Había exportado mi logo de illustrator como un . DWG archivo. En Rhino sólo tienes que arrastrar la forma a la profundidad lo quiero ir a sólidos > herramienta de borde sólido > alambre cortado y corte arriba Usted puede hacer esto con como muchas formas y le gustaría.
