Paso 4: Fusión 360, girando el perfil de audio
Los pasos siguientes describen cómo tomar la salida de archivo svg por GIMP y crear un modelo 3D de fusión 360. La versión de prueba de fusión 360 se distribuye libremente a cualquier persona que no va a utilizar para los propósitos monetarios y se puede descargar aquí. Estoy tratando de ser muy detallado en mi documentación para ayudar a quien no esté familiarizado con el modelado en fusión 360, y también he incluido videos de cada paso para referencia. Si no te apetece aprender fusión entonces a descargar e imprimir el stl adjunta archivos en el paso 7.
Abrir fusión 360 y haga clic en la barra de "+" en la esquina superior derecha para crear un nuevo diseño. Siga los siguientes pasos para convertir su forma de onda en una forma 3D:
Importación y dibujar el perfil de Audio:
- Haga clic en 'Modificar' -> 'crear función Base'
- Haga clic en 'Dibujo' -> 'Crear Sketch'. Haga clic en un avión en las coordenadas cartesianas de tres ejes en el espacio de trabajo. Esto define qué plano se dibujará en el bosquejo.
- Haga clic en 'Dibujo' -> 'Importar SVG'. El perfil de su forma de onda aparecerá en el área de trabajo.
- Haga clic en 'Detener boceto' en la esquina superior derecha de la pantalla. No haga clic en el icono 'Final característica de Base'.
Cambiar el tamaño del perfil de Audio:
- Los pendientes deben ser aproximadamente 25 mm de longitud, por lo que el bosquejo debe ser escalarlos disminuir.
- Haga clic en 'Examinar' -> 'Medida', luego seleccione eje del perfil y tomar nota de su longitud. Para encontrar el factor de escala: factor de escala = 25 mm/longitud. Por ejemplo: si mi vestido es de 847 mm, mi factor de escala es 0,029 0,029 = 25mm / 847mm (). Haga clic en 'Cerrar' en la caja de medida.
- Haga clic en 'Modificar' -> 'Scale'. Para las 'Entidades' en el bosquejo en su espacio de trabajo, haga clic en introducir el factor de escala en el cuadro de entrada.
- A Verifique que el bosquejo bien graduada, volver a 'inspeccionar' -> 'Medida', haga clic en el eje del perfil y asegúrese de que su longitud es de unos 25 mm.
- Ahora haga clic en el icono de 'Terminar la Base característica' situado en la esquina superior derecha de la pantalla.
Gira el bosquejo

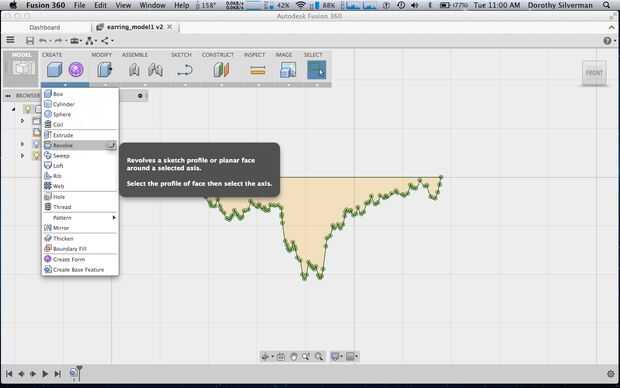

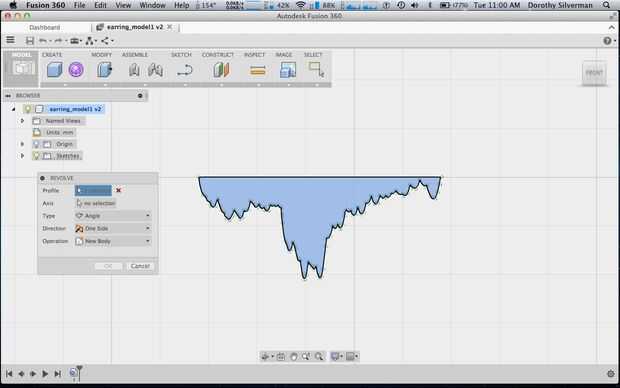

- Haga clic en 'Crear' -> 'girar'. En el cuadro giro, haga clic en 'Perfil' en el perfil de audio en el espacio de trabajo, para el 'Eje' haga clic en la línea que a escala y para el 'Ángulo' tipo 360. Haga clic en 'Ok'.

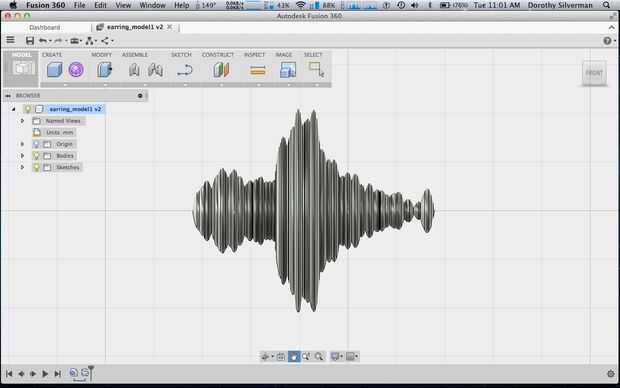

Ahora ha creado un cuerpo sólido de su bosquejo. Hurra! Sin embargo, esto no es suficiente para hacer un pendiente, así que sigue leyendo para más.
