Paso 2: A partir del modelo 3d
Aquí, vamos a ver en cómo utilizar el contorno de la cola como una base para el modelado de su protector de cola personalizado en 3d.
Una vez que han lanzado DesignSpark mecánico, primero importar la imagen contorneada con el botón de Insertar -> archivo de la cinta (ficha Diseño). Se abre una ventana de explorador de archivo, asegúrese de utilizar el todos los archivos (*. *) filtro para ver los archivos de imagen. Escoge el tuyo y colocarlo en el origen de la vista 3d con un solo clic.
A continuación que tendrás que escalar la imagen a su tamaño adecuado.

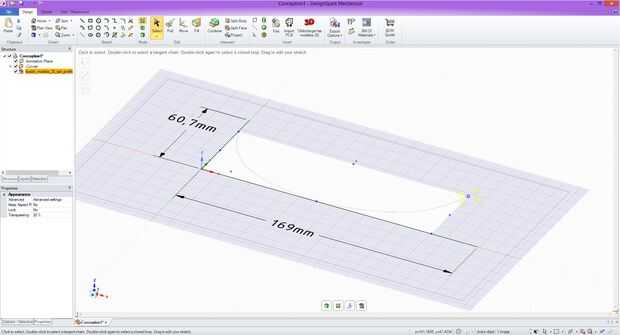

Para ello, primero dibujar un segmento sobre el eje x del tamaño exacto medido en el paso anterior. Luego dibuje otro segmento desde el origen a lo largo del eje y. Otra vez no se olvide de darle su longitud medida. Ahora debe mover y escalar la imagen hasta que se alinee correctamente con los dos segmentos.

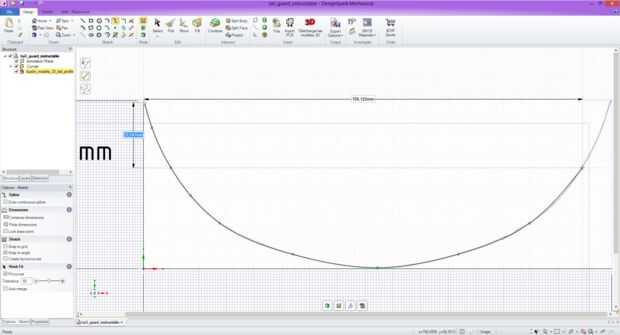

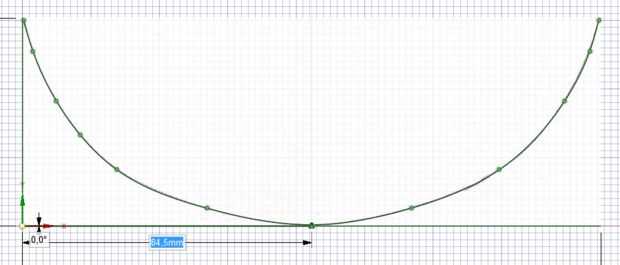

Una vez hecho esto, puedes empezar a dibujar una spline curva de seguidores el contorno de lápiz utilizando la herramienta Spline . Asegúrese de usar tantos puntos como necesite obtener un dibujo exacto. Además usted debe desactivar la casilla de verificación ajustar a la cuadrícula en el panel izquierdo de la parte inferior para el diagnóstico preciso. Puede siempre su curva de la reanudación una vez que se dibuja mediante el movimiento de puntos o puntos de control y también con el botón derecho en él para añadir nuevos puntos, para hacerla cabe mejor contorno. En este punto, usted puede compensar su curva hacia dentro de uno o dos milímetros, dependiendo de cómo apretado que dibujó el contorno anterior.

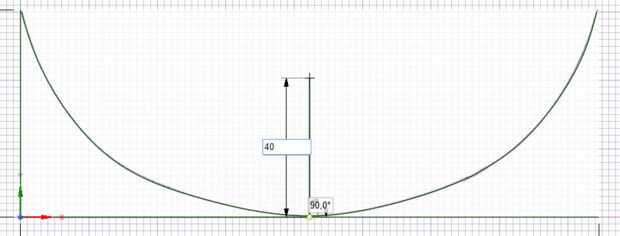

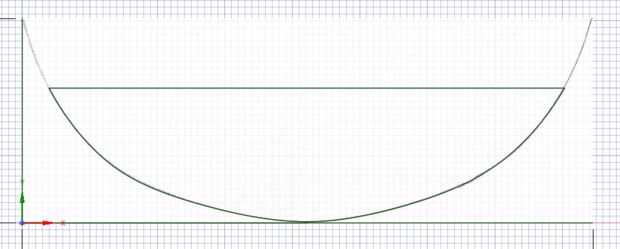

Luego dibujar una línea de unos 40 milímetros de la extremidad para cerrar la curva y obtener un 2d de la superficie (ver cuadros 4 y 5 arriba).

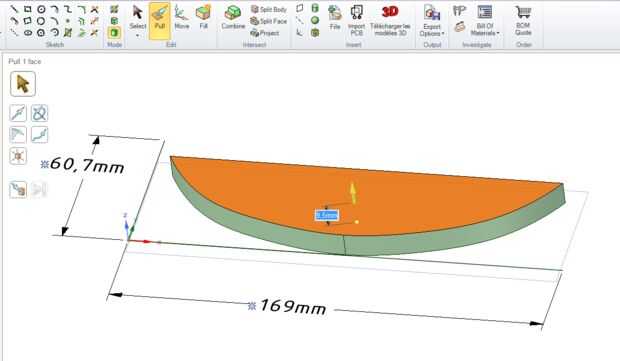

Puede quitar exceso líneas pulsando T y haciendo clic en cualquiera de ellos. Ahora saca la superficie hacia arriba por el valor de espesor eligió anterior (9,5 mm en mi caso) para obtener una pieza sólida.
