Paso 3: Terminar el modelo
Ahora terminaremos nuestro modelo a partir de nuestra forma de extuded.

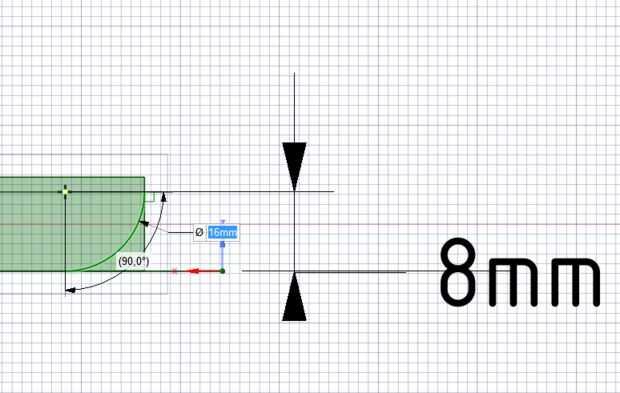

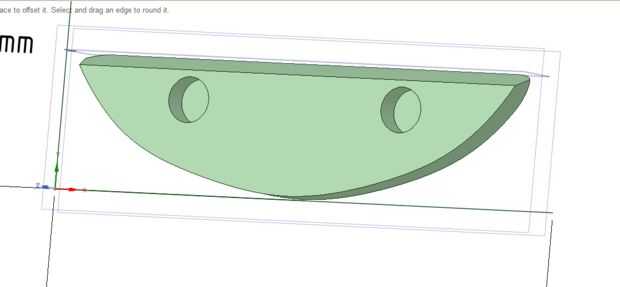

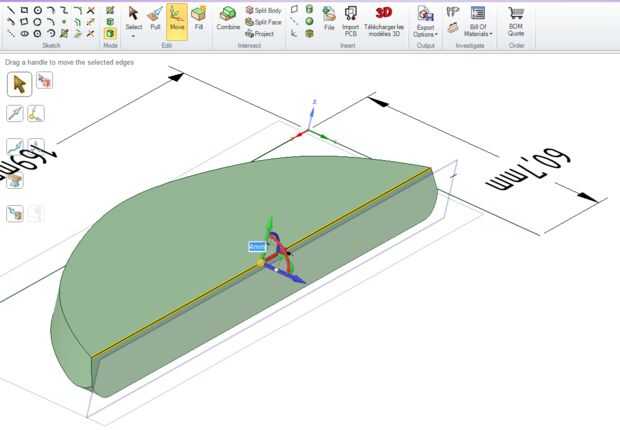

Primero querrá volver a redondear los extremos de la superficie inferior. Como ustedes saben, la parte es probable que la deformación durante el proceso de impresión (la cantidad depende en qué material eligió); Esto ayudará a disminuir ese efecto. Para ello, dibuje un arco en ambos osteosarcoma con un slighltly de radio más pequeño que el grosor de su parte; Elegí 8mm. Luego cambiar al modo 3d y utilizar la herramienta Tire en las superficies recién delimitadas en ambas esquinas para eliminar el exceso de material. A continuación mueva el borde superior 4 milímetros hacia atrás (ver figura 2) para obtener una superficie inclinada.

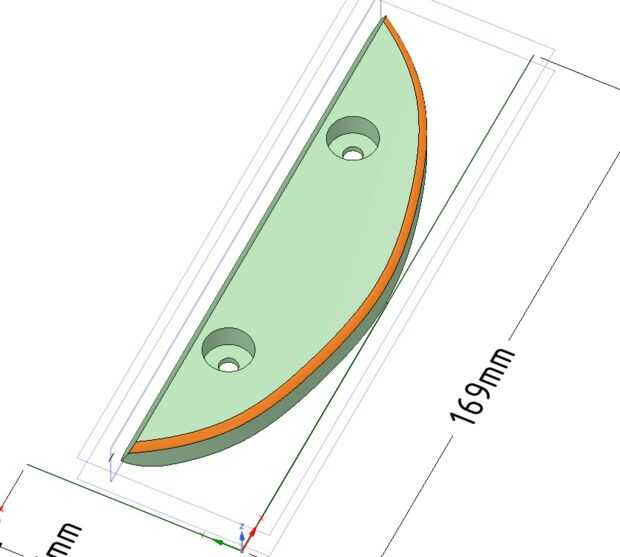

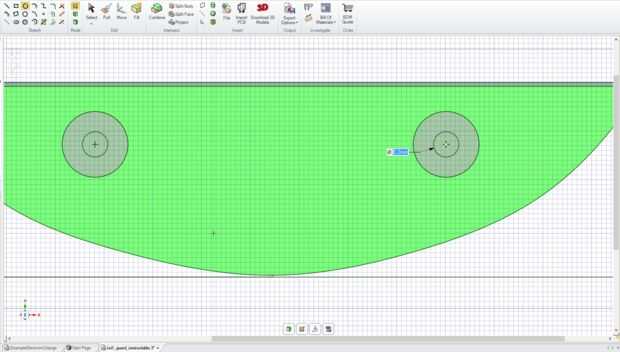

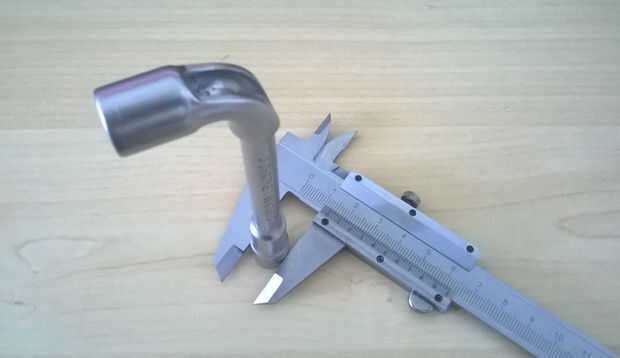

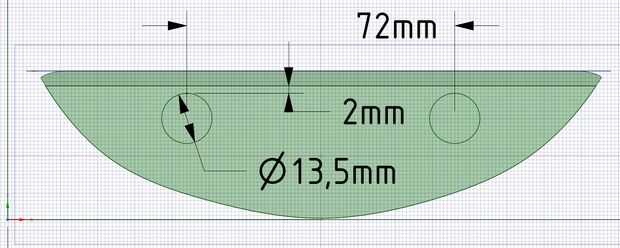

A continuación vamos a añadir los agujeros para los tornillos y pernos que usaremos para fijar el protector de cola en la cubierta del patín. Dibujaba círculos de 13,5 mm ya que mi llave angular (tamaño 8) tiene un diámetro externo de 13,3 mm. Para darte una idea de posicionamiento, véase el cuadro 4. Seleccione ambos círculos y utilizar la herramienta Tire para hacer los agujeros. Elegí de 7,6 mm de altura (ver montaje del bosquejo en Introducción). Para dar espacio para los tornillos de M5, elegí un 5,2 mm de diámetro de los orificios inferiores.
Una vez hecho el modelo, exportarlo como un archivo de stl mediante archivo -> Guardar como, seleccione la extensión .stl y haga clic en el botón Opciones... para cambiar la resolución a fina, para asegurarse de que la salida es lo suficientemente precisa.
Enhorabuena, usted puede ahora imprimir el modelo; No tengo impresora solía 3dhubs para tenerlo impreso no demasiado lejos de donde vivo. En cuanto a la elección del material, plástico del ABS está muy bien, pero yo recomendaría algo más fuerte aún. Personalmente elegí Colorfabb XT (una variante del animal doméstico) para mi segunda impresión, cuesta un poco más, pero definitivamente dura más.
