Paso 2: Conozca más sobre sostenedor de la bebida de M8
Sostenedor de la bebida consta de dos articulaciones (rosas) para atornillar una varilla M8. Las articulaciones acoplará el soporte superior (anillo) y los inferiores del soporte (placa) azul. He hecho un portabebidas doble y una triple versión. Las únicas partes que difieren entre los diseños de doble y triple son las articulaciones. Otras piezas/addons son intercambiables y se ajustan ambos diseños.
OK, vamos a aprender más sobre las piezas de plástico.
Partes básicas

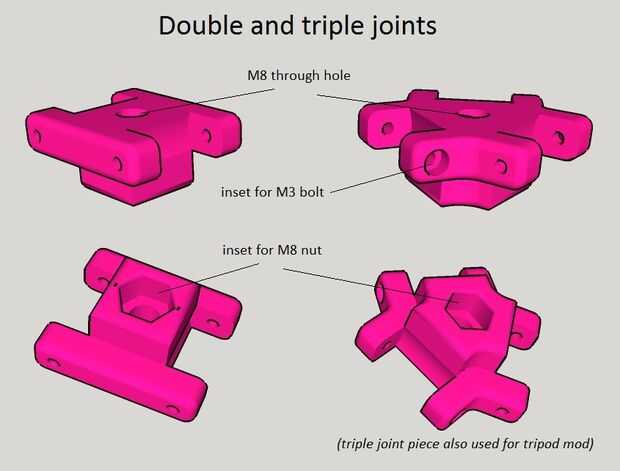

- Doble o triple común (rosa)
Se necesita mínimo dos del mismo tipo para montar un sostenedor de la bebida. Las articulaciones tienen inserciones de cabezas de los tornillos M3 con un diámetro de cabeza máximo de 6mm (los bajorrelieves son tamaño 6.2 mm). Usé 3cm largo acero inoxidable M3 tornillos hueca que originario en ebay. Usted necesitará dos o tres de éstos para cada pieza conjunta.

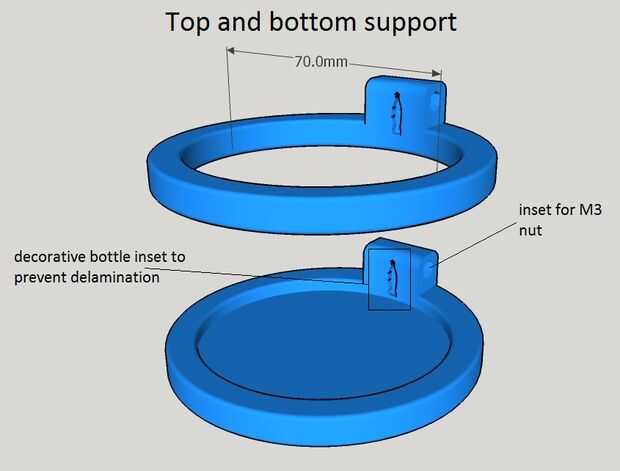

- Parte superior e inferior de apoyo (azul)
La pieza azul superior es el anillo para evitar que la bebida caiga. Es 7cm en diámetro (interno) por lo que cabrá la mayoría latas, botellas y vasos. La pieza de fondo azul es la parte que realmente va a llevar su bebida. Tiene un borde de 4mm de altura para impedir el deslizamiento de su bebida. La llanta y el aro son 2mm más ancho en el área para una mejor distribución de la fuerza. Ambas piezas pueden doblar para hacer más fácil llevar a sostenedor de la bebida. Puede ver una botella de recuadro pequeño en la mitad superior y la parte inferior de la mitad de las piezas azules. Esto es para prevenir delaminación pero también es decorativo. El icono de detalle hace que el modelo más fuerte aumentando el área de contacto en la zona más débil (entre capas) y disminuyendo el volumen interior a la fuerza a la impresora (de hecho la máquina de cortar) para generar un relleno local más. Las piezas azules tienen inserciones que se ajuste las tuercas de M3 para el montaje. Las tuercas se encuentran en el interior de la articulación (entre rosa y azul) para evitar que caiga hacia fuera.
Addons

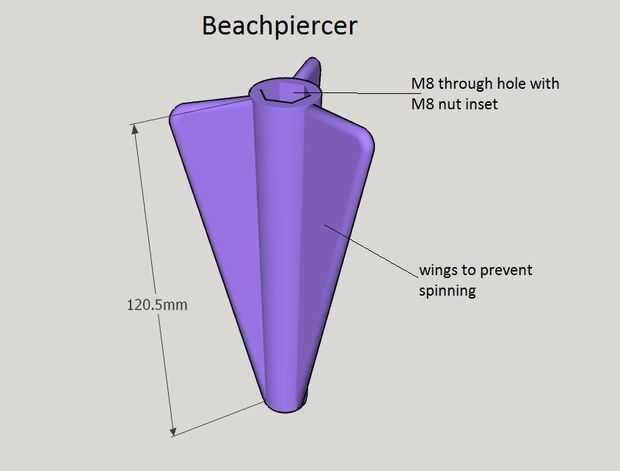

- Perforador de playa (púrpura)
Apto para suelos blandos como la playa, pero funciona en un césped demasiado, impide que el sostenedor de taza del spinning. Necesita dos tuercas M8 y una arandela de montaje.

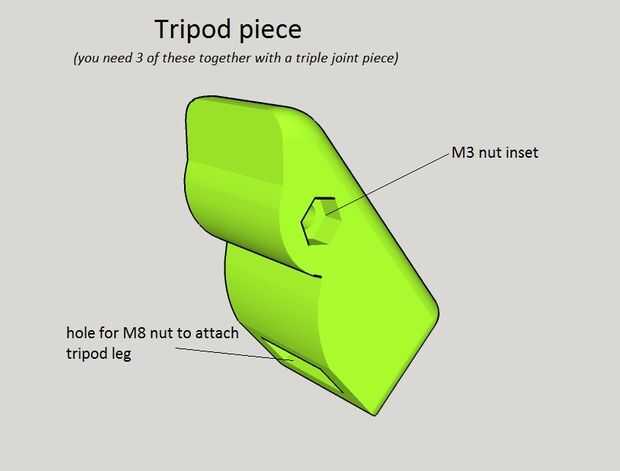

- Trípode mod (verde)
Hice el trípode especialmente porque quería utilizar el sostenedor de la bebida en mi porche y terras. Tres de las piezas verdes junto con una sola pieza mixta triple (rosa) tendrá que montar el trípode. Pueden doblar las patas del trípode. Me pareció un poco perturbador que las piernas no queden en la posición correcta mientras se mueve el sostenedor de la bebida así que también hice un anillo de bloqueo (amarillo) para las piernas. Puede atornillar un perforador de playa a cada pata del trípode para que el sostenedor de la bebida M8 parezca extra resistente.

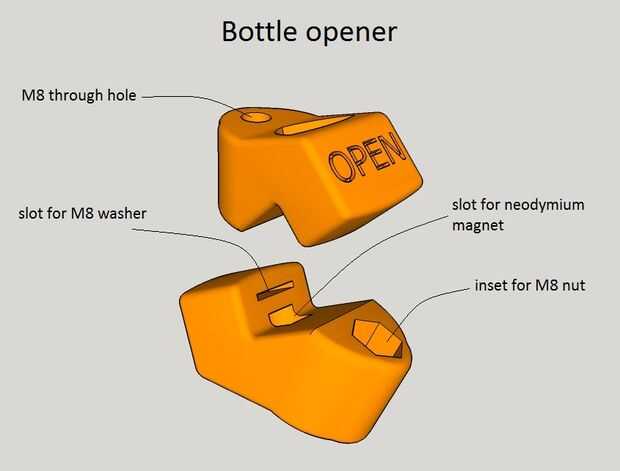

- Abrelatas de botella (naranja)
El abridor puede sostener un imán para guiar su botella sin abrir en la posición correcta para hacer estallar la tapa (45 °). El imán también previene la tapa caiga y perderla (queremos mantener la playa limpia). Usted también necesitará un M8 arandela y tuerca para el montaje.
