Paso 4: Conecte el guante!

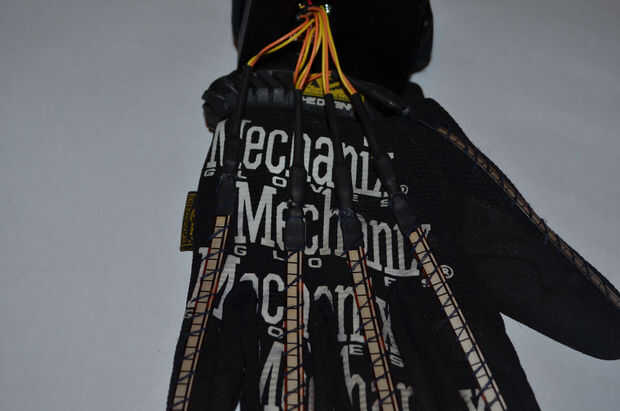

• Soldar dos cables de diferente color para cada sensor de flex (en el Fritzing y la imagen utilicé amarillo y naranja).
• Encogimiento del calor se aplican a los cables del sensor de flexión en la base. Esto es opcional pero muy recomendable como la base de los sensores de flexión son propensos a romperse.

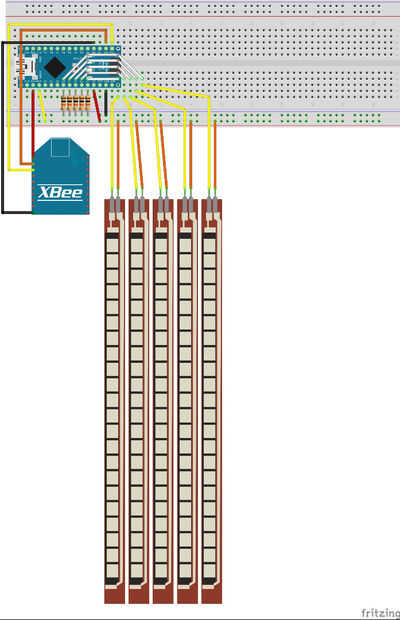

• Instalar las resistencias de 10kOhm x 5 haciendo referencia el diagrama de Fritzing en el protoboard soldable de Sparkfun.

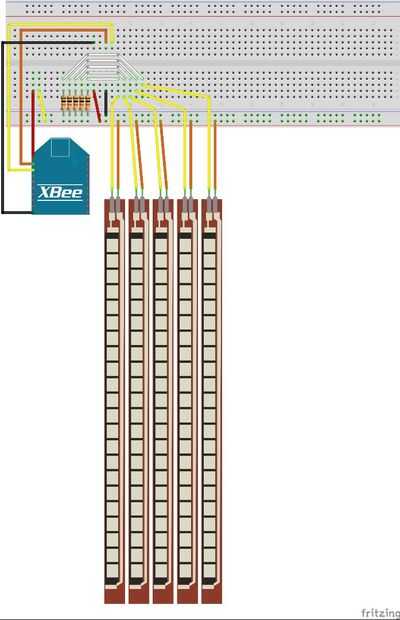

• Instalar los cables de puente blanco 5 haciendo referencia el diagrama de Fritzing asegurándose de dejar un agujero entre cada resistor y el alambre ya que es donde el Arduino Nano se sentará en el Consejo.
• Coloque el Nano alineando las cinco resistencias con clavijas analógicas A3-A7 del Nano. Compruebe la holgura de los cables de corriente debajo del Nano. Cuando esté satisfecho temporalmente Quite el Nano y la soldadura de las resistencias y los cables a la Junta.

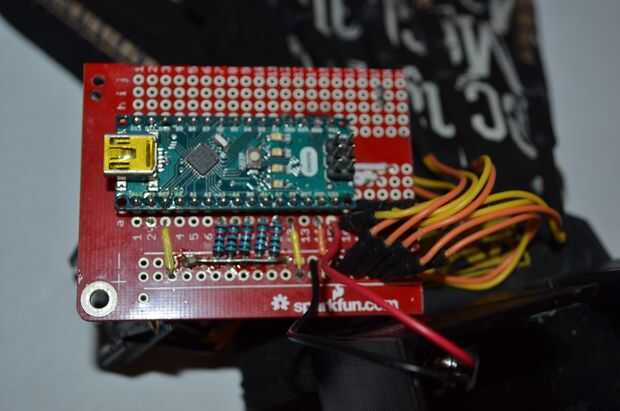

• Instalar el Nano en el tablero y pines A3-A7 del Nano a la Junta de soldadura.
• Instalar un puente desde el pin de referencia del Nano para el carril positivo de la Junta es amarillo en el Fritzing.
• Instale un cable puente negro desde el conector de tierra del Nano en el riel de la negativa de la Junta.
• Instale un cable de puente rojo del pin de 5V del Nano en el carril positivo de la Junta.
• Estos 3 puentes en lugar de la soldadura.
• Instalar cada sensor flex del guante a la Junta colocando el cable naranja al puente del carril negativo de la Junta y el otro a la correspondiente blanco. El pulgar se alambrada a la clavija A3 es el puente más cercano para el Nano. A continuación se ser el índice de alambrada a la clavija A4 del Nano y así sucesivamente.
• Soldadura todo el sensor flex cables en su lugar.
• Por último hay cuatro conexiones de lo Xbee el Nano 3.3V, tierra, datos y datos estos están claramente marcados en el tablero Parralax USB. Nosotros no podemos alambre estas pero como tenemos que configurar las radios y no puede tener las líneas de serie de lo Xbee conexión al Nano para hacer esto.
