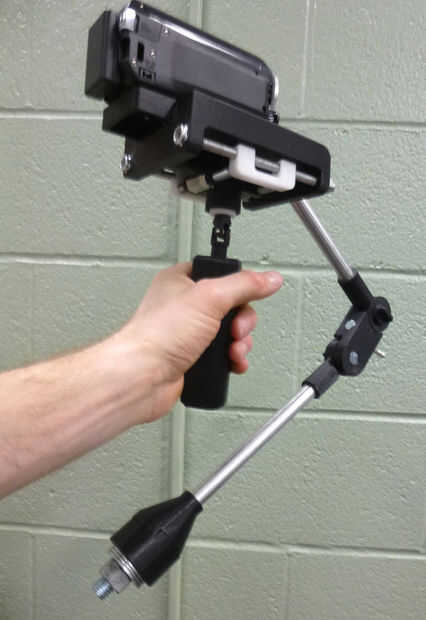

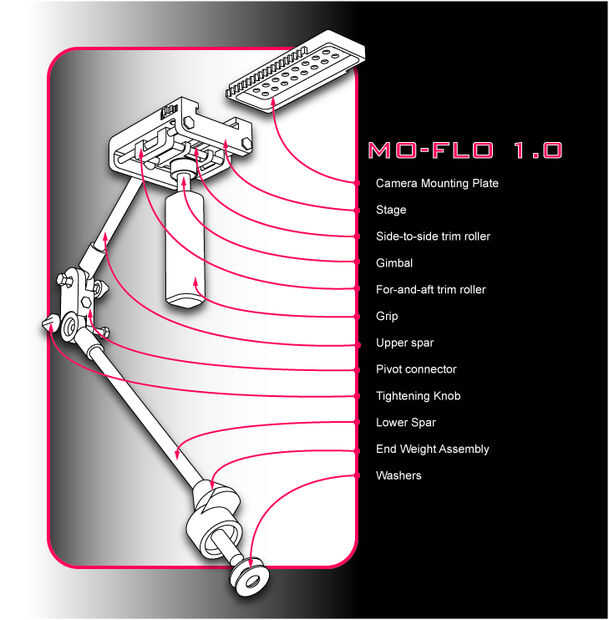

3D impreso Merlin estilo Steadicam: MO-FLO 1.0 (4 / 5 paso)

Paso 4: Piezas y montaje

• aluminam varilla de 1/2"
• perno de 1/2 "x 1-1/2"
• 7/16" arandelas planas (para pesos)
• 1/4"-20 tuercas (para rodillos de ajuste) de acoplador x 2
• varilla roscada de 1/4"-20 (a 2 longitudes de 3")
• máquina de perno de 1/4"- 20 x 5" x 2
• 1/4"- 20 x 3/4" perno de máquina x 2
• perno de máquina de 1/4"-20 x 1-1/2"
• cojinete del patín estándar

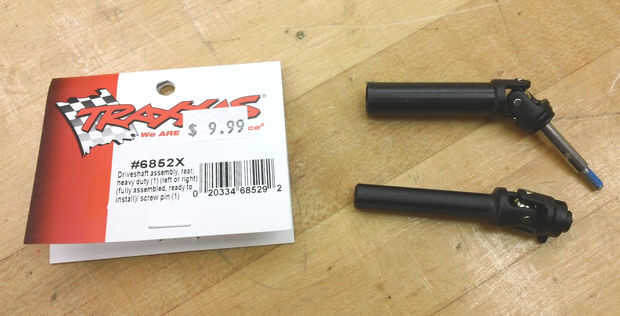

• #6852 X traxxas cardan
• 1/4"-20 x 4 nueces
• 1/4 "x 1-1/4" arandela de goma x 2
• tuerca de 1/2"
• 1/4" tornillo de montaje de cámara
• premium de pl (para pegar las varillas para conectores)

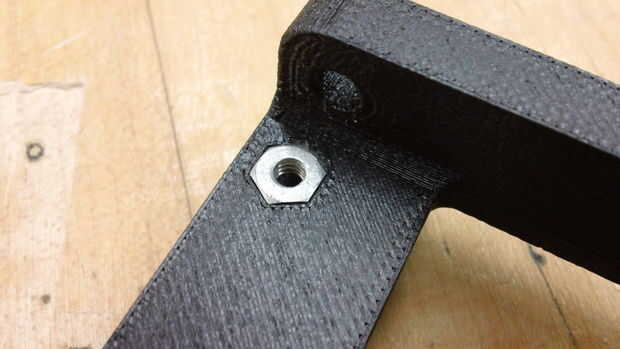

* Nota -al diseño e impresión de los agujeros en las piezas de plástico que pretenden aceptar hardware estándar, se recomienda que imprima tamaño exacto y perfore después usando tamaños de taladro estándar. Contracción y apoyo material a menudo puede causar ligera variación en diámetro impreso.

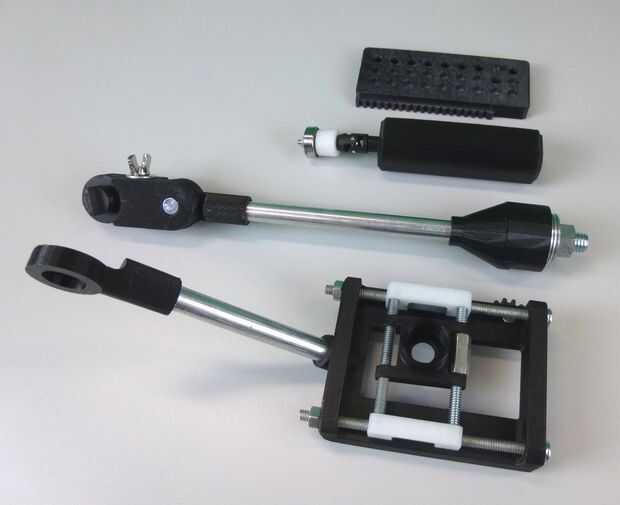

1. El primer paso es pegar las varillas en el cuerpo principal, los pivotes de la centrales y la tapa peso.
2. En la barra superior de aluminio, asegúrese de que el pivote esté pegado perpendicular a la superficie del cuerpo principal.
3. Una vez que los extremos han pegado completamente puede proceder al montaje de la manija.

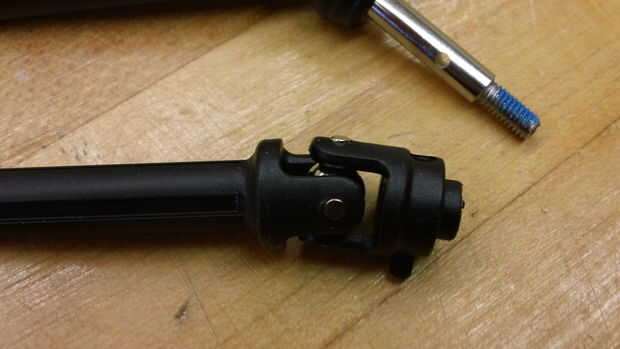

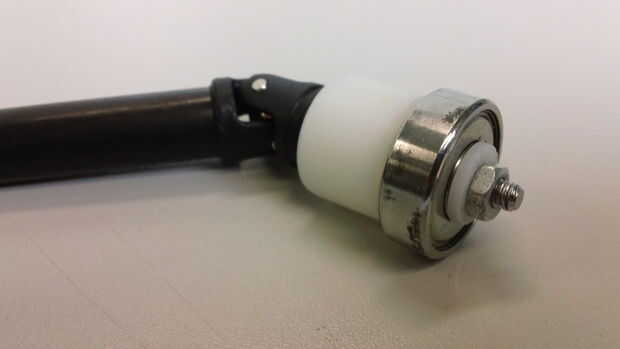

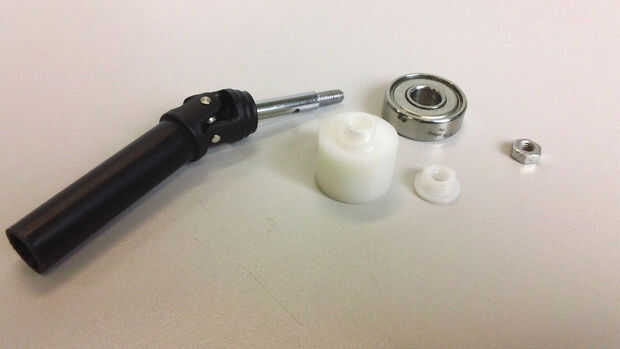

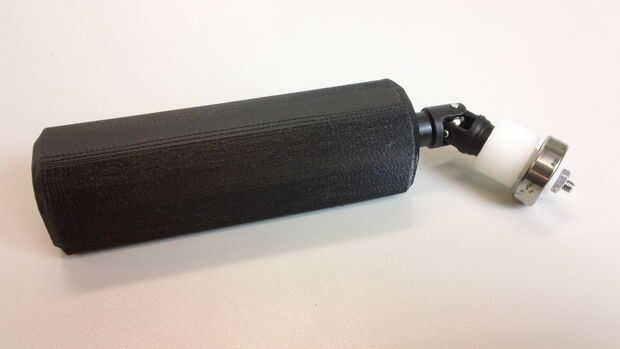

4. El cojinete del patín se une a la articulación de traxxas con el impreso espaciador y la arandela.

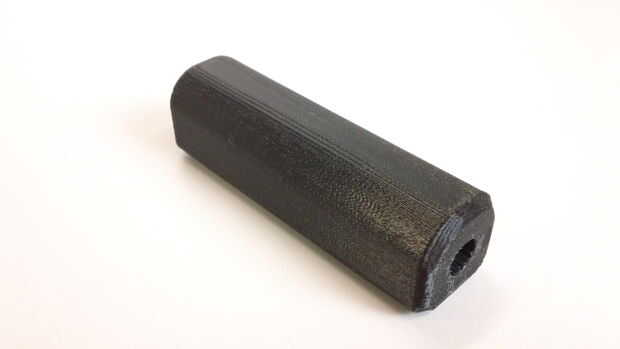

5. El extremo largo de la articulación de traxxas se inserta en el mango impreso.

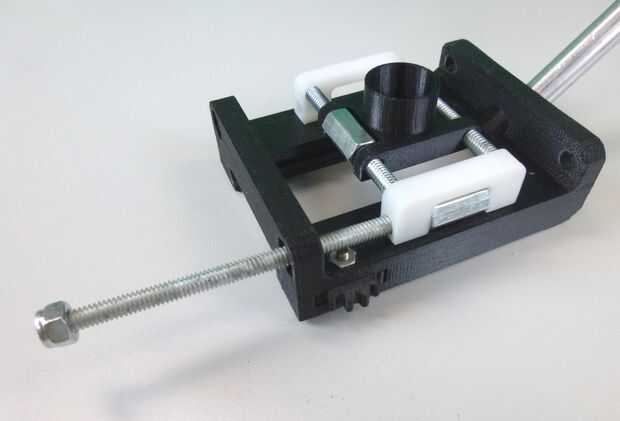

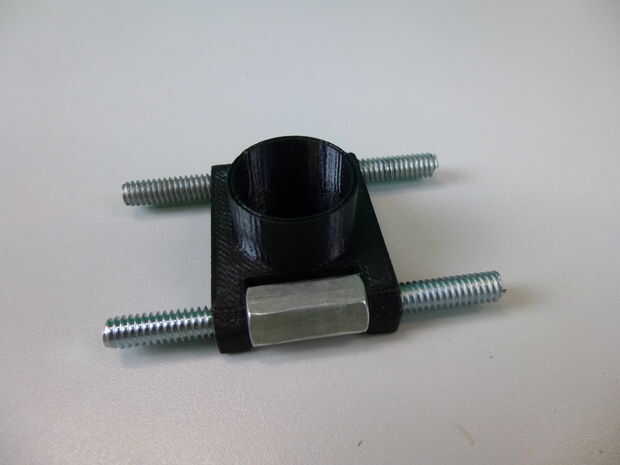

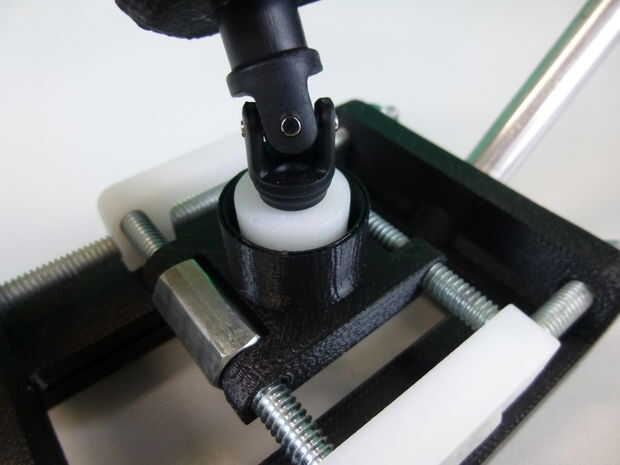

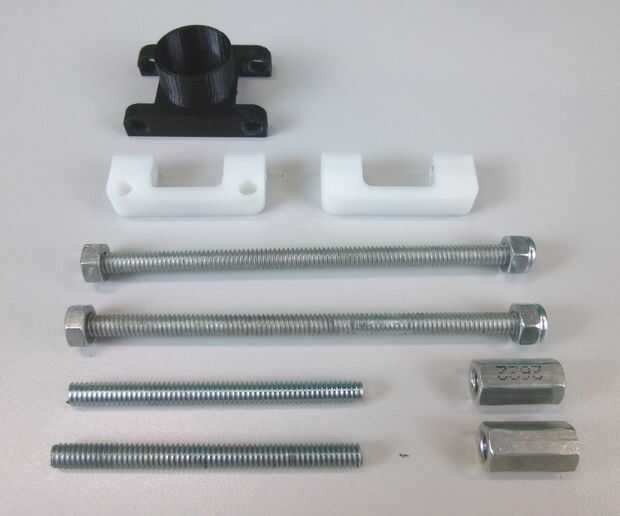

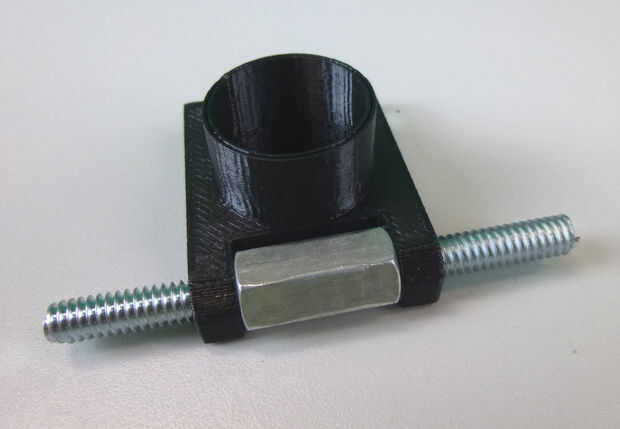

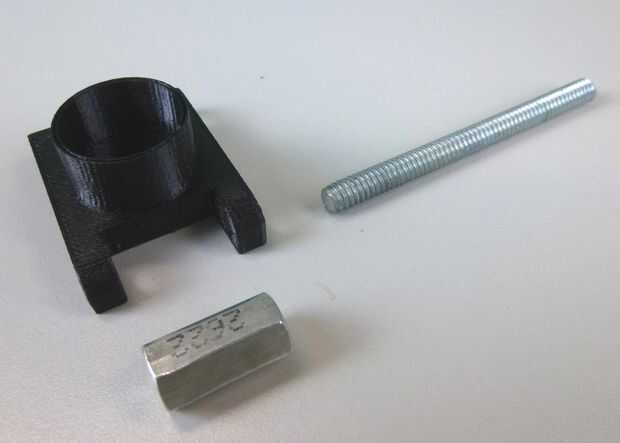

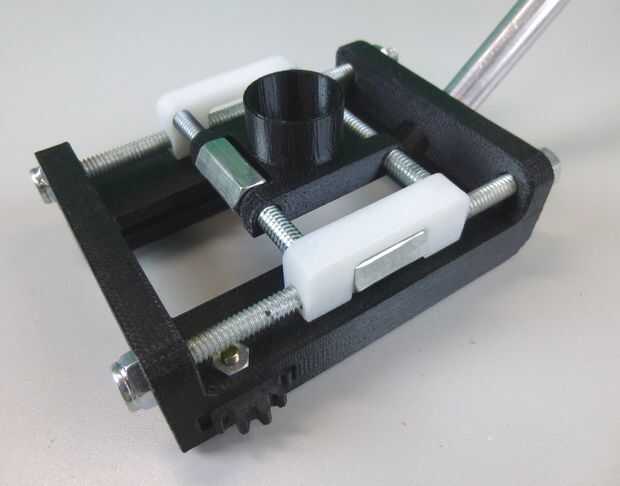

6. El tren de aterrizaje del cuerpo principal está montado con varilla de 1/4" roscada y dos tuercas de acoplamiento. Las barras sin las tuercas de acoplamiento no debe ser roscado pero requieren viaje liso. Siga los cuadros de montaje precisa.

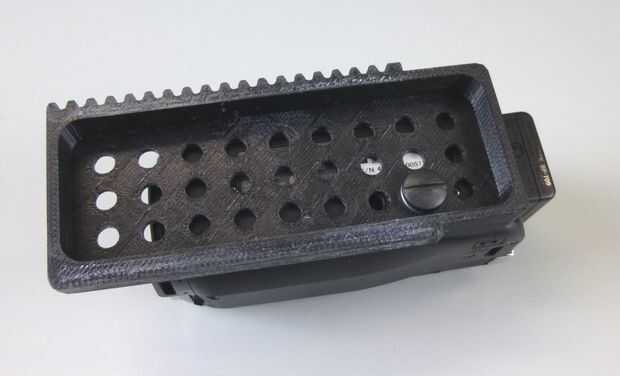

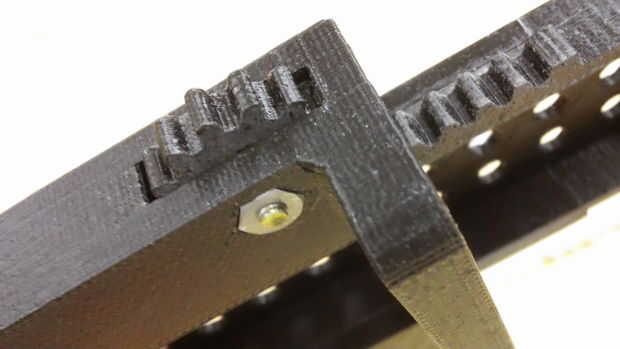

7. La placa de la cámara debe deslizarse con un calce dentro del cuerpo principal. Poco de cera en los bordes y engranaje de pista le permitirá deslizarse más suavemente.

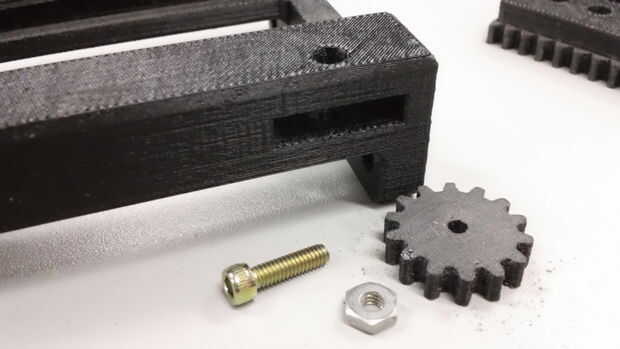

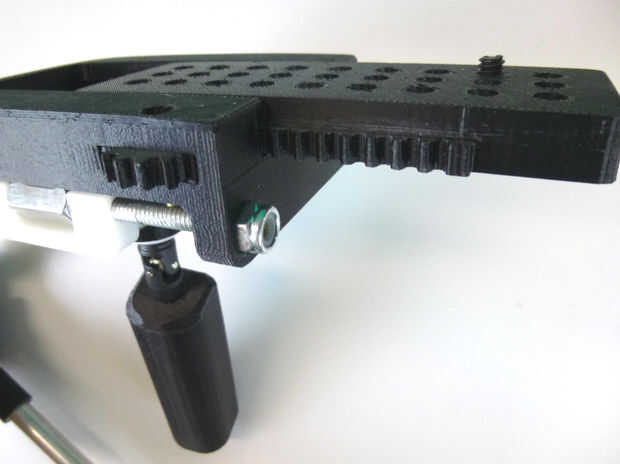

8. El equipo se instala con tornillo hexagonal de 3/4 y tuerca como se muestra en la imagen.

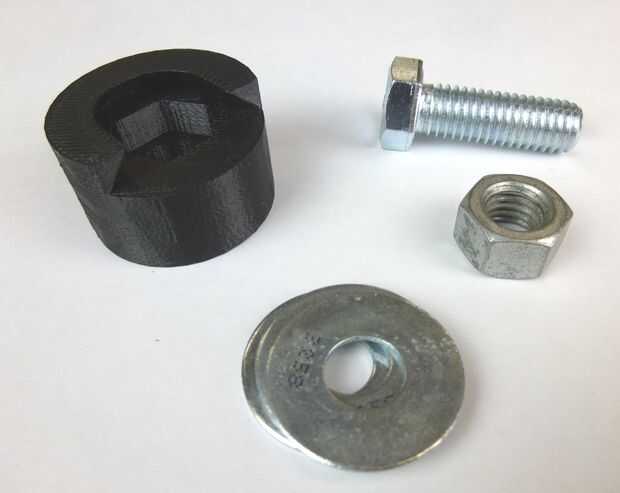

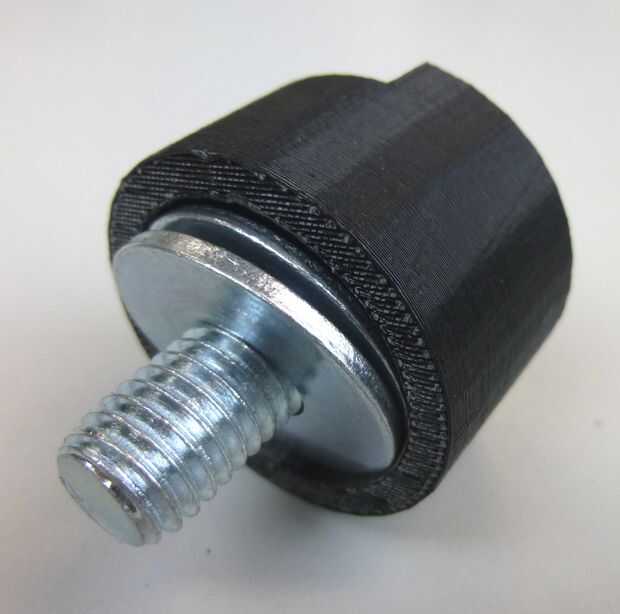

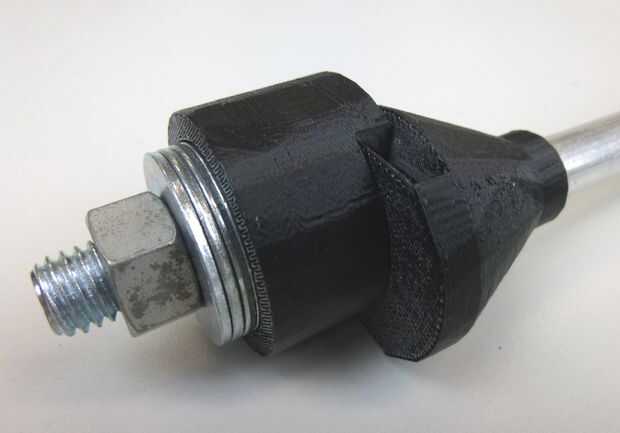

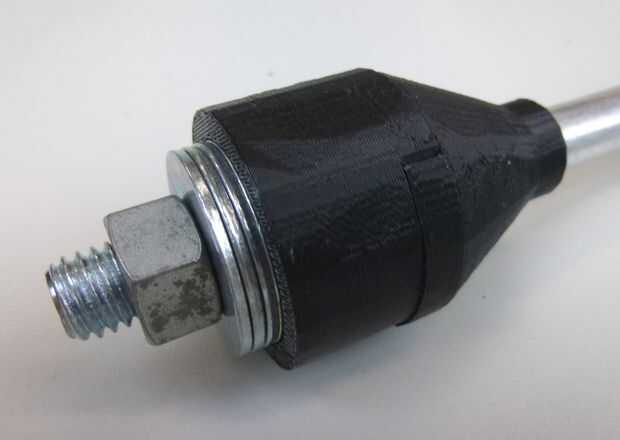

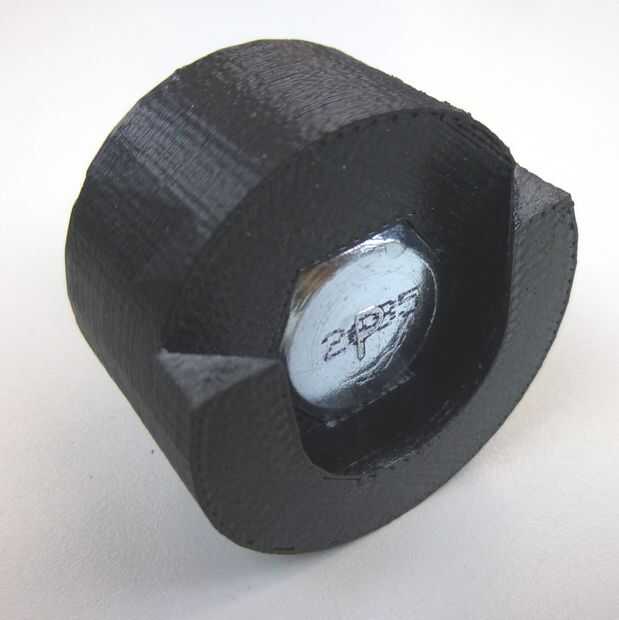

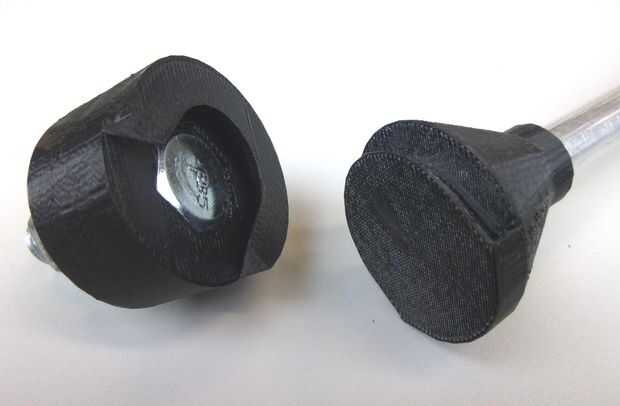

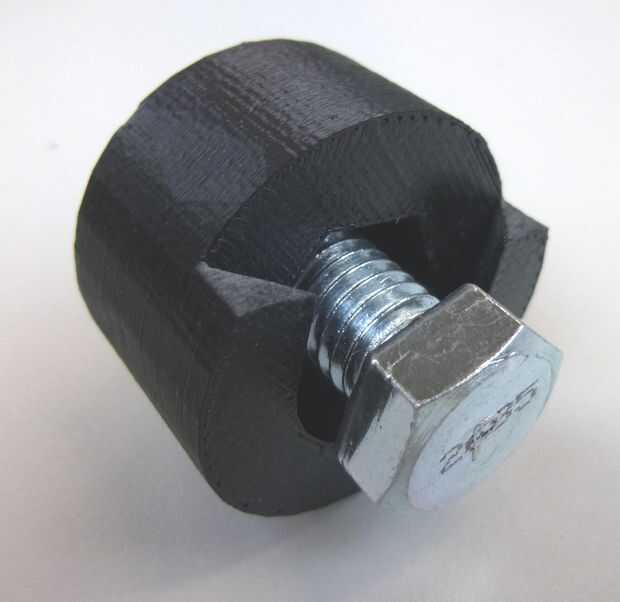

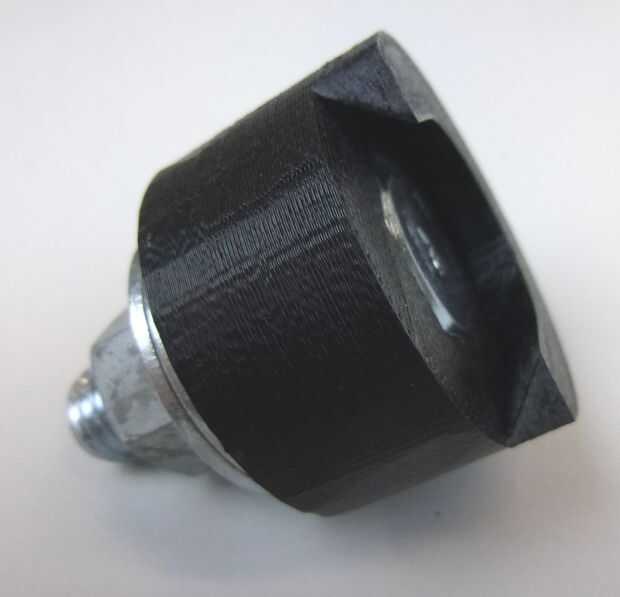

9. La tapa del extremo ponderado requiere un perno de 1/2" de longitud deseada junto con algunas arandelas planas 7/16". Las arandelas se sujetan con una tuerca de 1/2".
10. El montaje de la manija se puede instalar ahora en el tren de aterrizaje con una fricción simple caber.

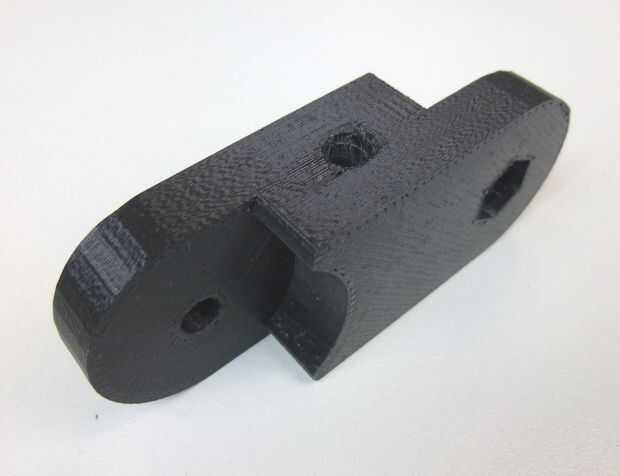

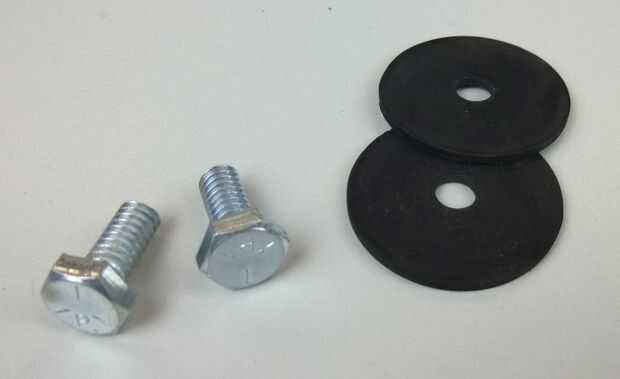

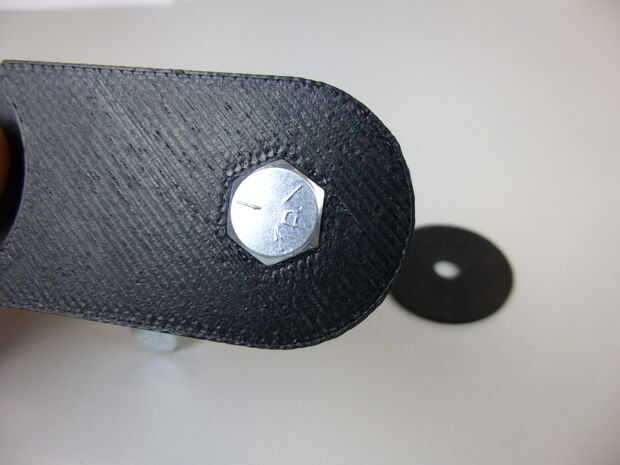

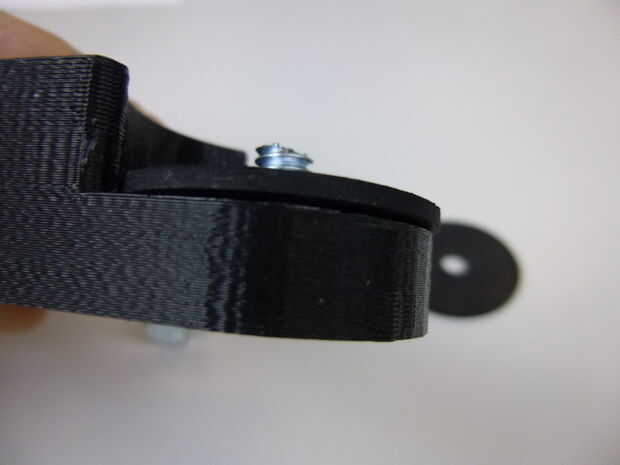

11. Los extremos del eje se unen al conector del medio pivote usando los pernos de 3/4" junto con las arandelas de goma de 1/4".

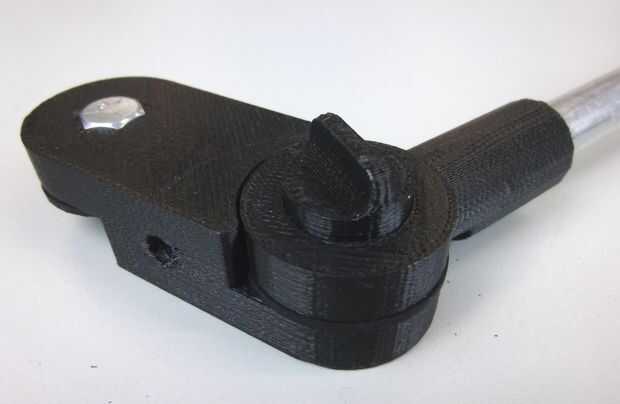

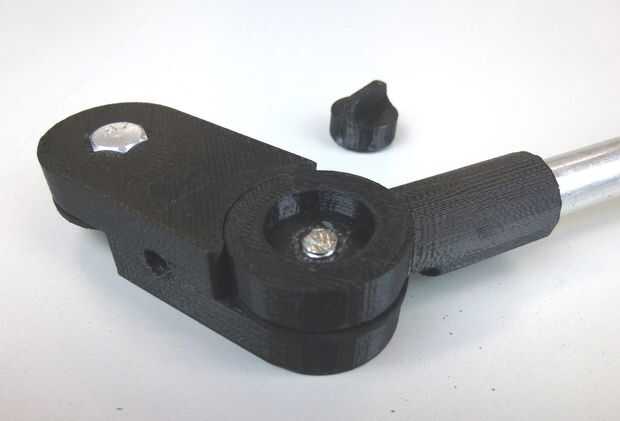

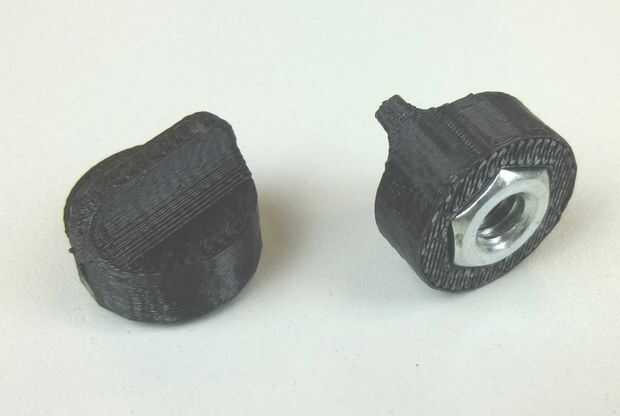

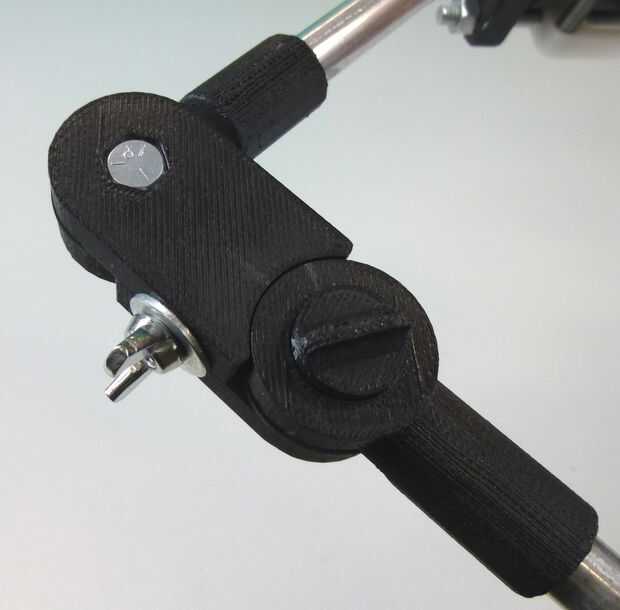

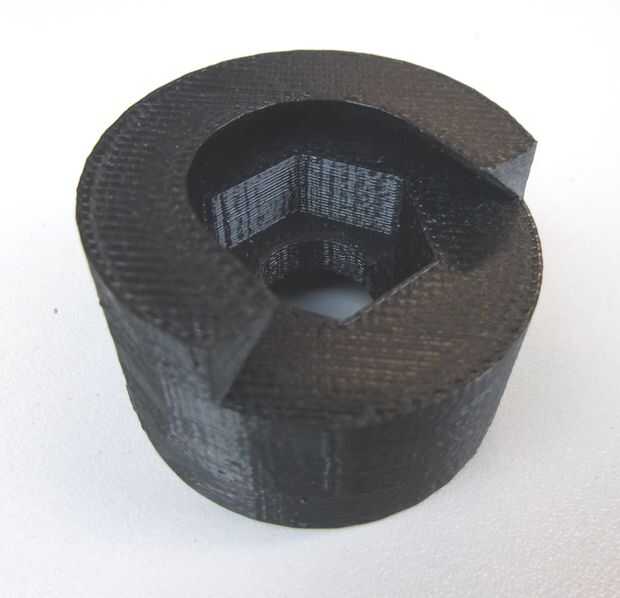

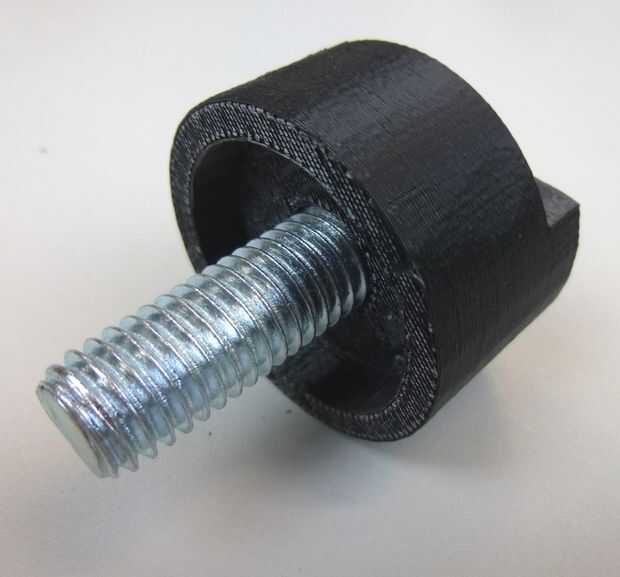

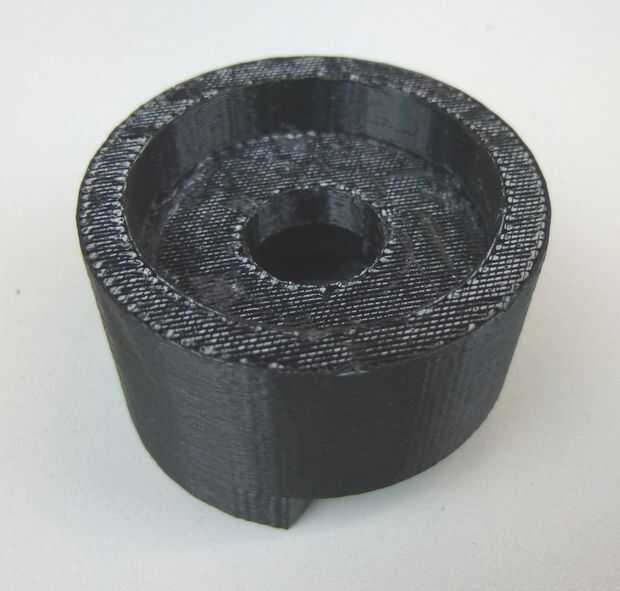

12. Prensa ajuste las dos impresas apriete las perillas plásticas con tuercas de 1/4" y usarlos para ajustar los puntos de pivote.
13. Un perno de 1/4" puede añadirse al conector de pivote central para añadir peso para equilibrar.

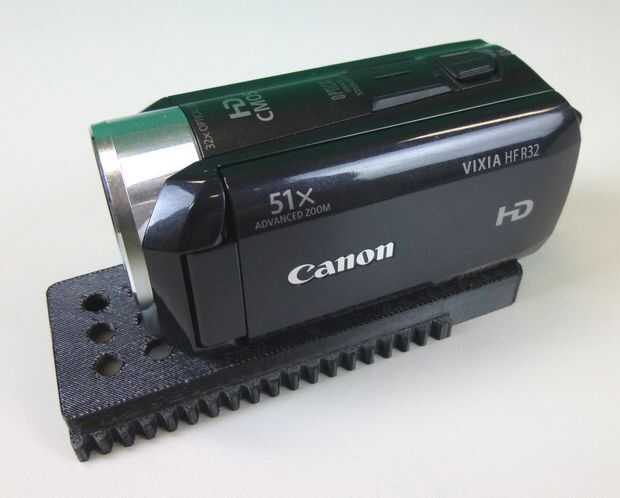

14. Montar la cámara a la placa de montaje con un tornillo de montaje y luego comienza la diversión.
