Paso 1: materiales

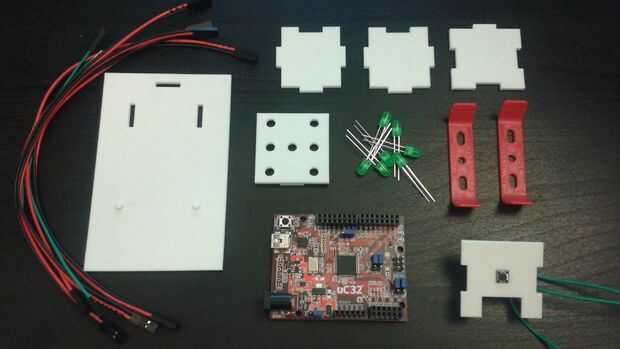

Aquí está una lista de las piezas que utilicé para este proyecto.
- uC32 chipKIT Cable USB y microcontrolador
- También puede utilizar muchos otros microcontroladores como el Arduino Uno, o el chipKIT Uno32
- 7 LED verde 5mm
- Pulsador (aprox. 6mm de ancho)
- 2 zUNO clips para sujetar el tablero del microcontrolador
- Puede pedir algunos o incluso 3D imprimir tus propios clips de zUNO de forma gratuita en el enlace de arriba.
- 3D Vivienda impreso (archivo siguiente)
- No todo el mundo tiene acceso a una impresora 3D, pero hay un montón de otras opciones aquí. Una cartulina gruesa o cartón funcionará perfectamente. También, si quieres una versión impresa en 3D y no tienen acceso a una impresora, hay varias compañías (tales como i.materialise Sculpteo, Ponoko y Shapeways) que imprimir un diseño para usted y enviarla por correo a usted.
- Para poner todo junto solo necesita algunas herramientas básicas: de alambre cortadores, un soldador y pegamento (pegamento caliente y pegamento ambos funcionan bien).
Mi diseño de la impresión 3D se puede encontrar en este enlace. Desde esta página puede solicitar una impresión de una de las empresas que he mencionado más arriba. O, si va a imprimirlo mismo, puede descargar el archivo aquí también. Tinkercad también le permitirá hacer una copia del archivo para que puedas hacer tus propias ediciones. Puede realizar cambios en el diseño utilizar un tamaño diferente de LEDs o un botón diferente. Puede también hacer más grande y añadir texto o logos!
Ahora en el diseño. Voy a empezar explicando el circuito en el siguiente paso. Después de eso, voy a hablar sobre la programación del microcontrolador. Y por último pero no menos importante, ponerlo todo junto!
Nota: Si vas a imprimir la caja, me ponía que ahora como usted siga los pasos restantes. Luego la impresión se hará cuando esté listo para poner todo junto.
