Empecé colocando todos los LEDs y sus conexiones de soldadura. Para la vivienda lo imprimí, los LED encajan perfectamente en los agujeros que permanecían firmemente en su lugar sin ningún pegamento. Dependiendo de su impresora puede necesitar un poco de pegamento para ayudarles a permanecer en el lugar.
Para soldar los LEDs, es muy importanteque los LEDs están conectados con la orientación correcta. Los ánodos de los LEDs se conectarán a los pines de I/O digitales del microcontrolador, y los cátodos de los LED se conectará a tierra.

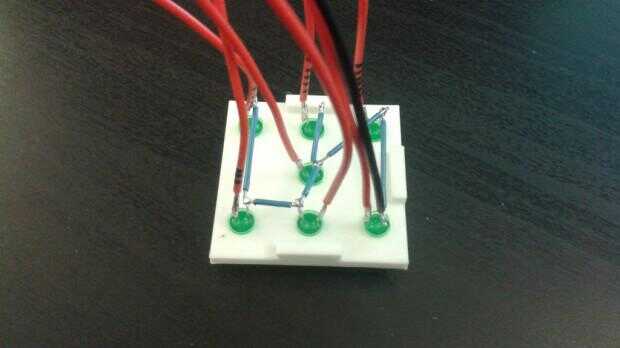

Como se puede ver en mi foto, conecté todos los cátodos con cables azules. Conexiones a tierra no debe ser específica, por lo que podemos conectar todos los cátodos y luego conecte ese grupo a la tierra con un solo cable (el negro que está en la imagen). Esto hace mucho más sencillo entonces tener siete cables de tierra separado. Después de conectar los cátodos juntos y a un cable de tierra solo, conecté un cable independiente a cada uno de los ánodos de lo diodos LED. Estos son los cables rojos en la imagen. Como se puede ver, utilicé un marcador para poner algunas marcas de conteo en cada uno. Esto facilita hacer un seguimiento de qué cable se conectará a cada pin del microcontrolador.
