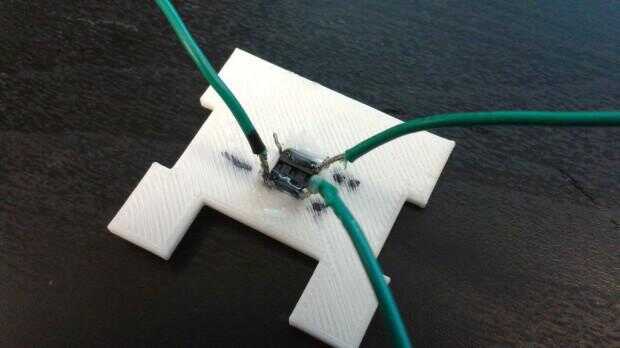

A continuación, puse el botón en el agujero cuadrado del panel frontal. Esto requiere un poco de pegamento caliente en la parte trasera para sostenerlo en lugar. La foto de arriba no muestra mi trabajo mira más bonita, pero cuando juntamos el cubo de este lado no ser visto.
Recuerdan desde el esquema que están conectados solamente 3 de los 4 pines en el botón. Uno está conectado a tierra a través de un resistor de 220Ω. Otro pin está conectado a fuente de alimentación de 5V del microcontrolador. El otro pin es conectado al pin 26 del microcontrolador. PIN 26 Lee Si el botón ha sido presionado o no. Puedes ver cómo había soldado los cables en la foto de arriba. Aviso que etiquetado los cables con un punto, dos puntos y un guión. Se trata de hacer un seguimiento de qué cable va a que pines en el microcontrolador. Un punto es para el cable que va al pin 26. Dos puntos es para el cable que conecta a la fuente de 5V del microcontrolador. El guión es para el cable que se conecta a GND. del microcontrolador

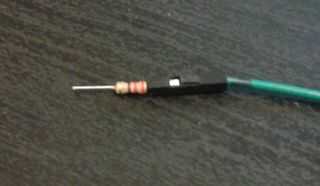

Para la resistencia 220Ω en la conexión a tierra, acabo de poner uno de los extremos de una resistencia en el extremo del conector de mi. El perno expuesto de la resistencia de 220Ω se conectará directamente al pin GND del microcontrolador. Si no utiliza cables MTE como soy, sólo puede Solde un resistor al otro extremo de su cable.
