Paso 1: Impresión y montaje
Impresión de las piezas es bastante fácil, ya que todas las piezas están hechas para una impresora 3D. Si no se imprimen las partes usted mismo y no sabe donde imprimir, te recomiendo encontrar impresoras 3D cerca de TI en sitios como 3Dhubs.com como esta.
Usted puede encontrar todos los archivos que necesitas en el archivo "minimacrostudio.zip"

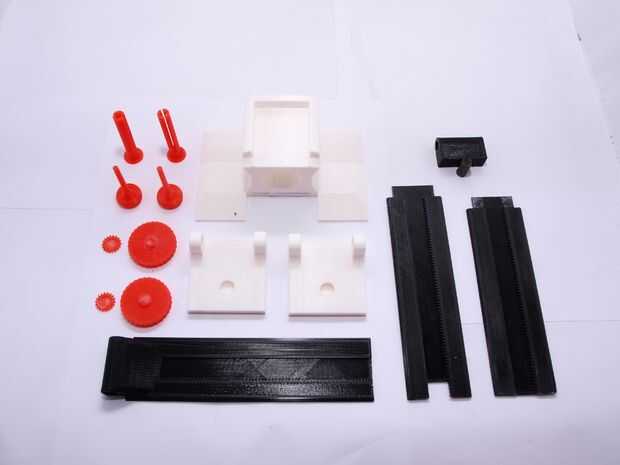

Archivos para imprimir:
- 2 x Adjuster.stl
- 2 x Bolt.stl
- 1 x / 2 x Bottomtrail.stl
- 2 x lockpin.stl
- 2 x Slide.stl
- 2 x Gear.stl
- 1 x Mount.stl
- 1 x Toptrail.stl
- 1 x Stageholder.stl
Etapas de impresión según sea necesario.
Mayoría de las piezas están impresas con altura de capa de 0,15 m y alrededor de 50-60mm/s. Las partes rojas se imprimen con altura de capa de 0,1 mm y alrededor de 30mm/s. También recomiendo imprimir las piezas rojo todos juntos, para que no tengas problemas con el sobrecalentamiento. Los senderos de la parte inferior necesitan un poco de ayuda, pero no debería ser un problema para cualquier máquina de cortar.

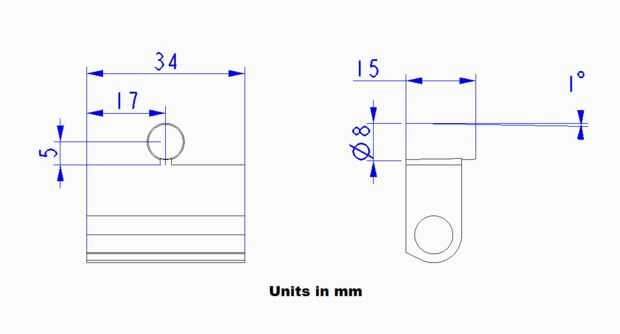

Usted puede imprimir uno o dos senderos de la parte inferior. Depende de qué tan grande es su cámara. Si tienes una réflex normal es probable que necesite dos senderos. Usted puede imprimir el clip.stl para deslizar la cámara en el Monte. Si imprimes el clip deberás encontrar un tornillo que se ajusta. Si ya tienes un trípode para tu cámara puede tener suerte y el clip de ese trípode se ajusta en el Monte de estudio macro mini.

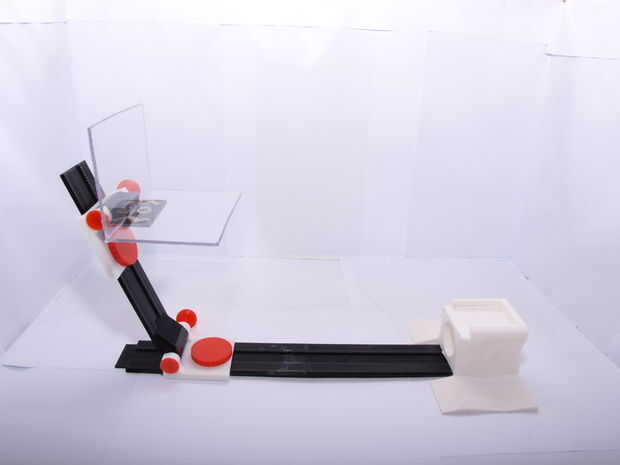

Cuando tengas las piezas impresas, estás listo para montar todo. Ya que intenté mantener todo tan simple como sea posible, no tendrás muchos problemas aquí.

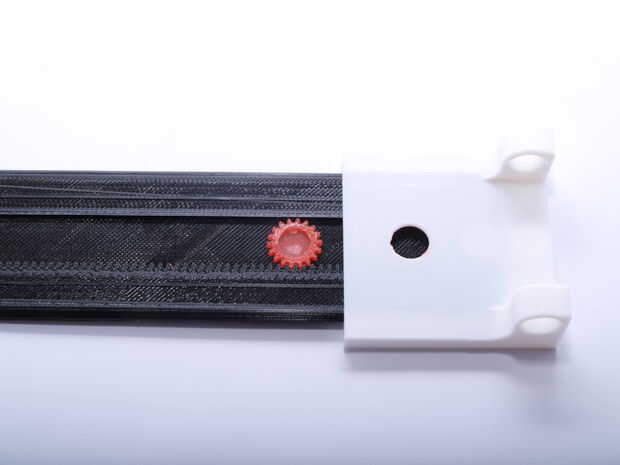

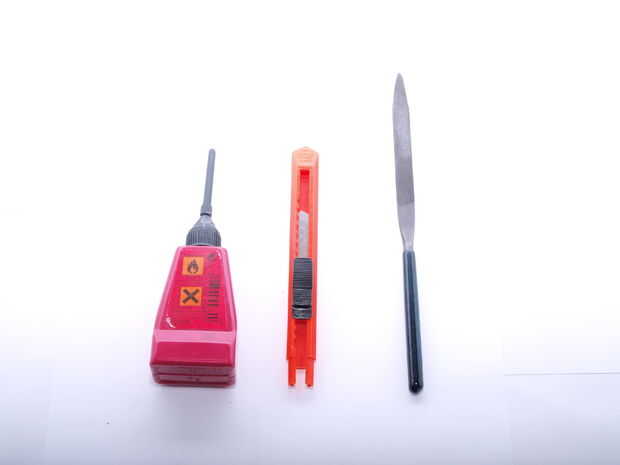

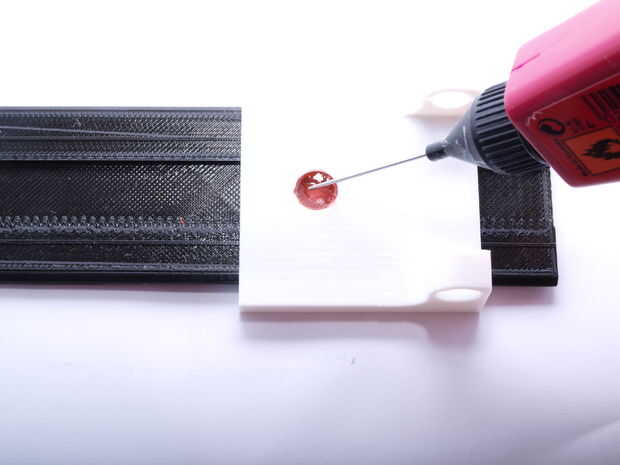

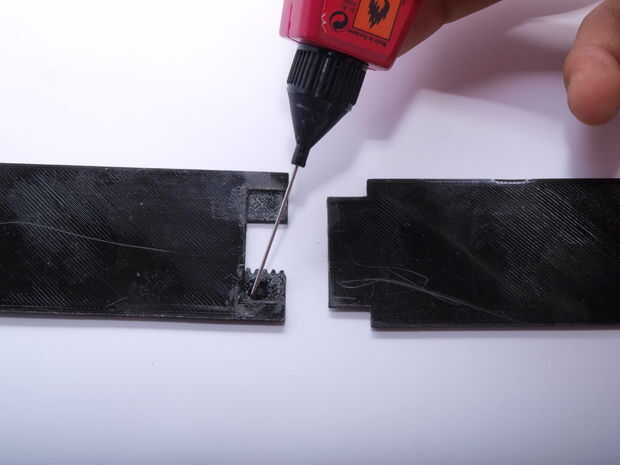

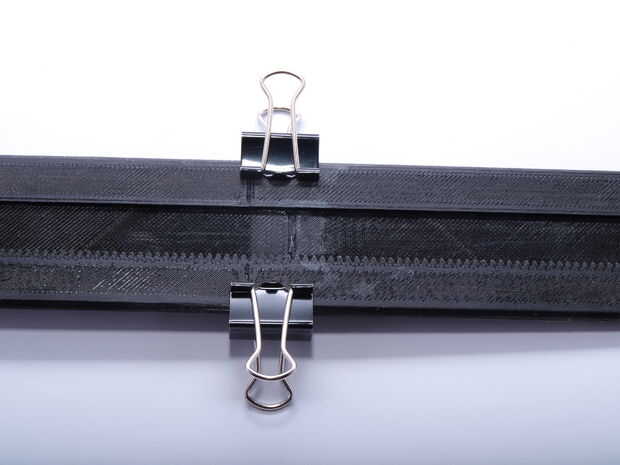

Utilice un cuchillo o un archivo si las piezas no encajan correctamente. El pegamento es necesario sólo para el engranaje pequeño debajo de la diapositiva. Sólo Coloque el engranaje pequeño en un camino y deslice sobre ella hasta que el engranaje en el agujero del centro. Poner pegamento en él y empuje el Ajustador. En cuenta que hay una pequeña muesca, que usted tiene que golpear! Si usted imprime dos senderos de la parte inferior también necesitará pegamento. Después de pegar ellos Asegúrese de ejercer presión sobre él, para que los senderos alinean el plano y la diapositiva no quedas atascada allí.

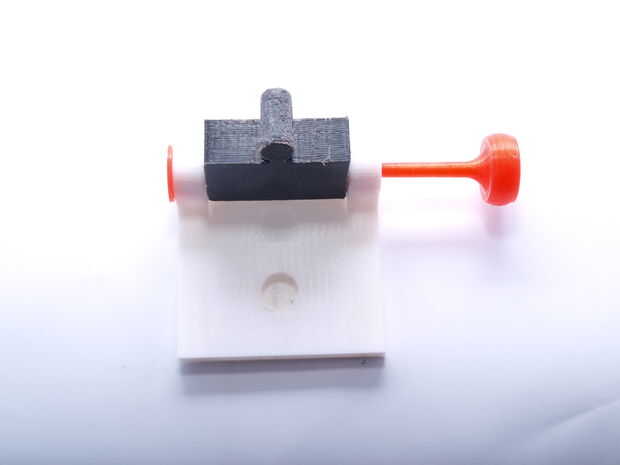

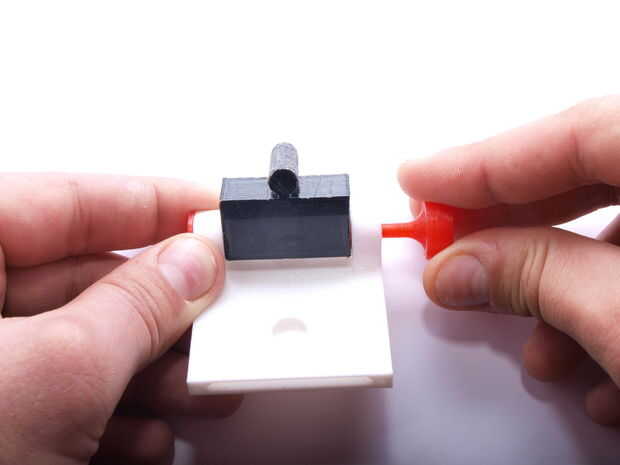

El resto es bastante fácil. Puede apretar todo presionando el pasador de bloqueo hasta que no se mueva la articulación. Si desea que la articulación a moverse sólo tire y gire el pasador de bloqueo hacia fuera hasta que comience a mover. De esta manera básicamente puede ajustar la fuerza necesita para cambiar las cosas en el estudio de macro mini!

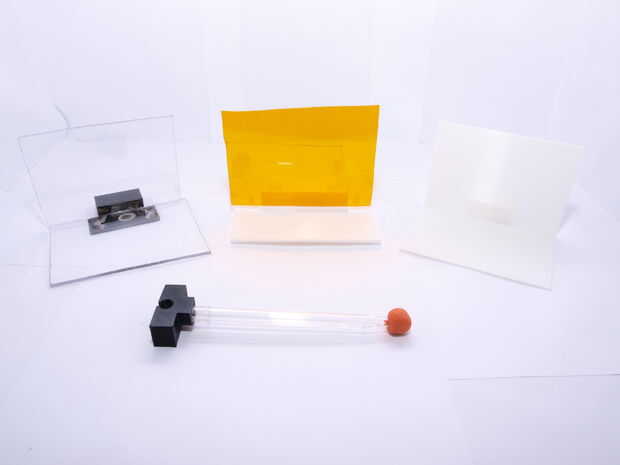

Etapas
Con las etapas puede ser creativo. Básicamente se puede hackear este hack! Ya hay algunas etapas que hice para ti. Pero también es una DIY-etapa (DIYstage.stl) que podrá personalizar fácilmente sin la necesidad de una impresora 3D.
