Paso 2: Agregar el detalle a su diseño
Ahora que tienes algunos básicos esquemas de su tiempo para empezar a medir sus materiales de modo que puede asegurarse de que encajan en el chasis que está diseñando. Por suerte ya medimos las piezas Hubsan para usted, si usted está utilizando diversas partes es importante tomarse el tiempo para medirlos mismos.
Dimensiones de las piezas de Hubsan son:
Tablero de dimensiones L = 29.15 mm W = 20.05 mm H = 2,1 mm
Motor dimensiones D = 8.45 mm H = 20,1 mm (altura con el eje = 25.45 mm)
Hélice de dimensiones L = 55 mm W = 8 mm H = 6.15 mm
Batería de dimensiones L = 31,8 mm W = 20 mm H = 7.85 mm
Longitud del cable = 128mm

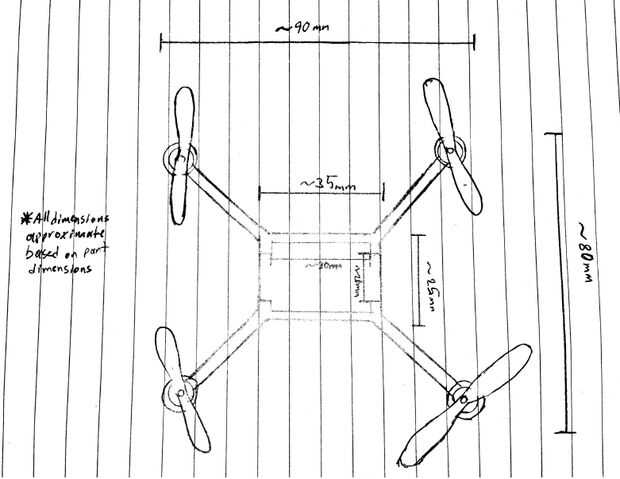

Ahora es importante que asegurarse de que su sketckes en el futuro son del tamaño correcto para montar estas piezas. Tenemos algunos ejemplos de la skethches áspera que hicimos en el tutorial.
