3D impreso modelo de hábitat de Marte Modular (10 / 11 paso)

Paso 10: Asamblea

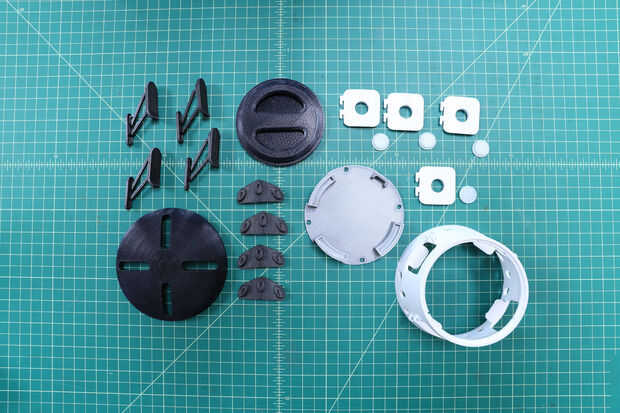

Todas las piezas de este modelo encajen juntos sin necesidad de pegamento. Aquí está la secuencia de pasos:

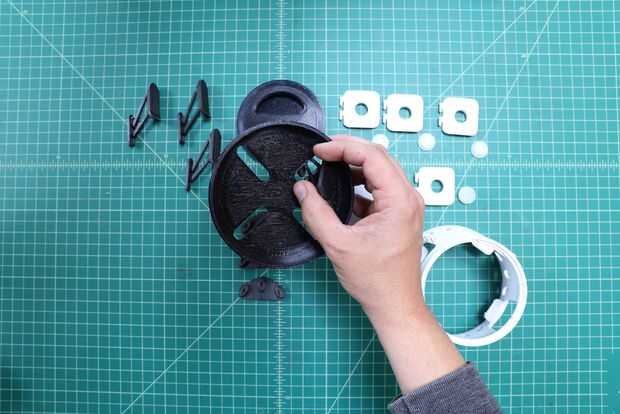

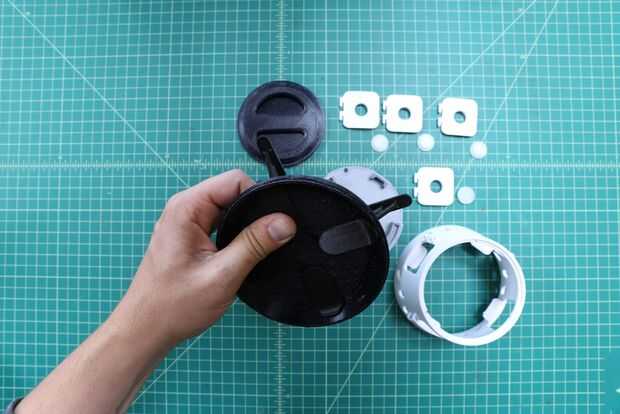

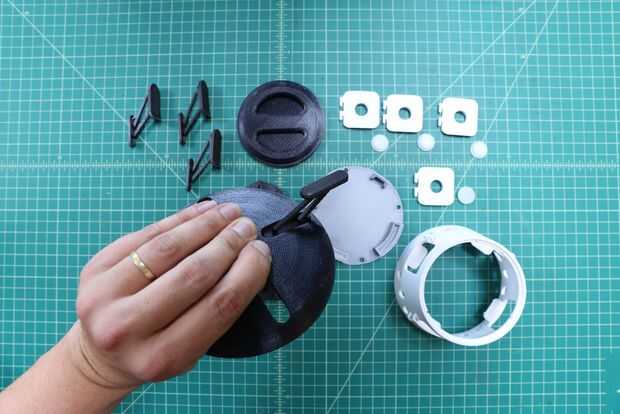

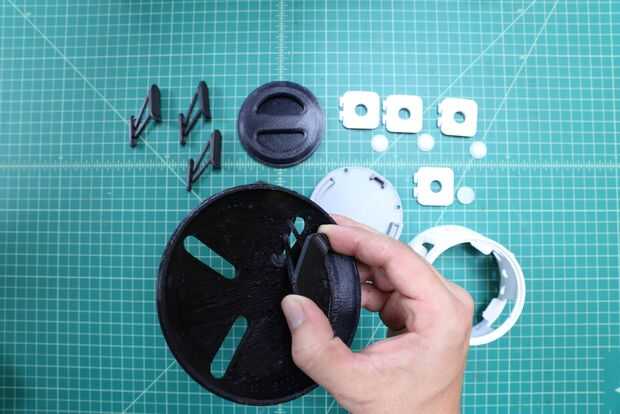

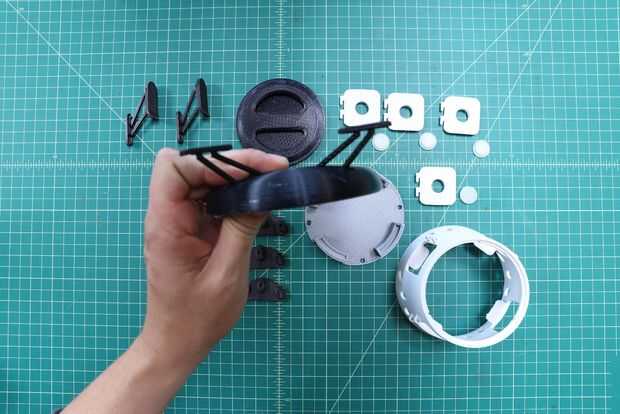

  1. Coloque los pies en el protector de calor. La diapositiva 4 pies a través de la píldora en forma de agujeros en el lado cóncavo de la protección contra el calor, entonces coloque en su sitio.

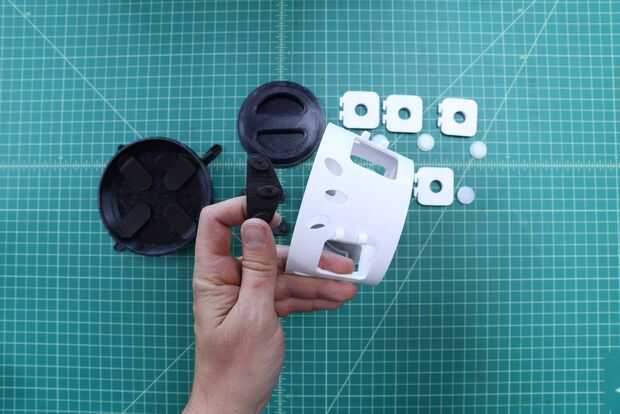

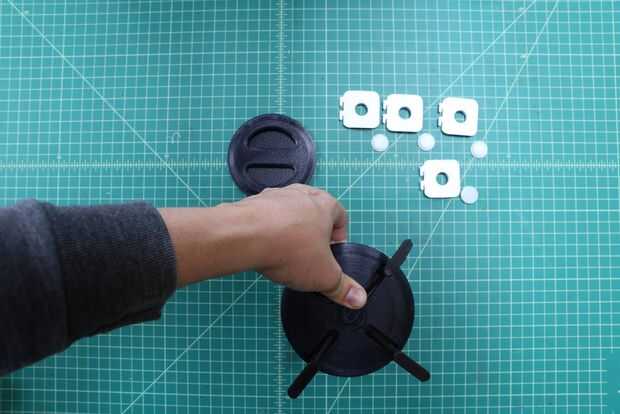

  2. Introduzca los 4 cohetes en los orificios de la concha.

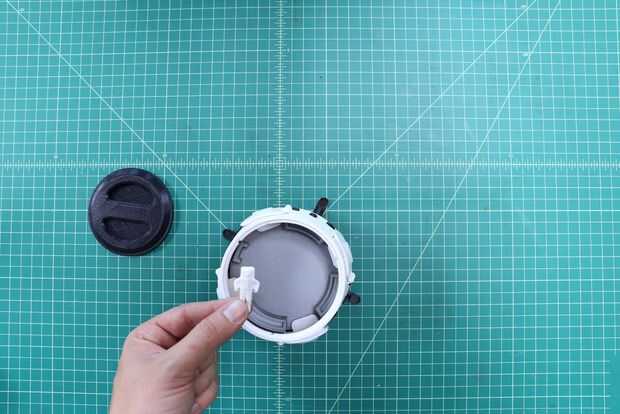

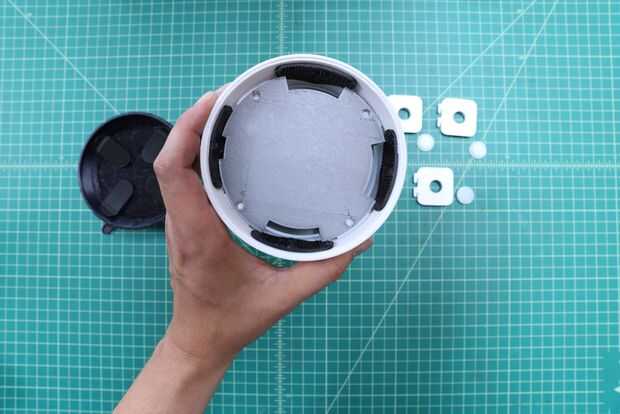

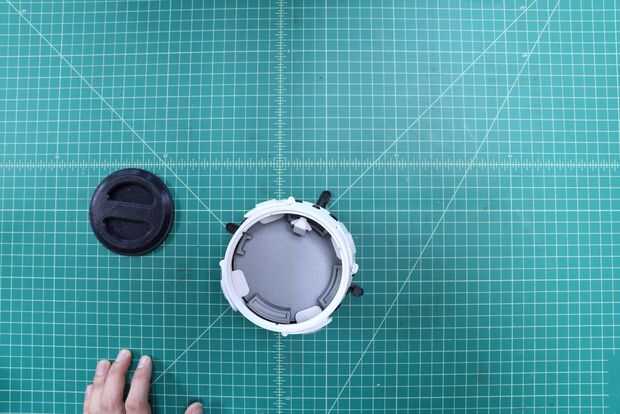

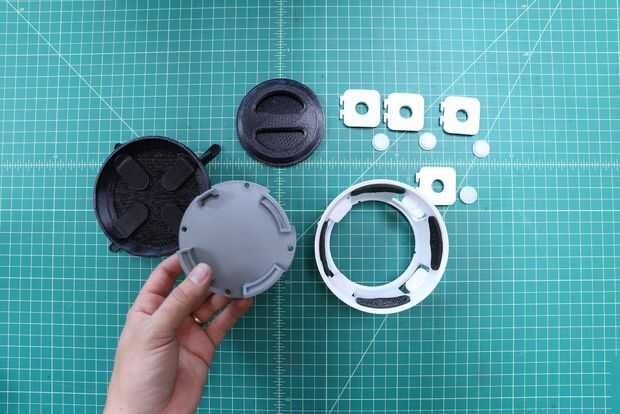

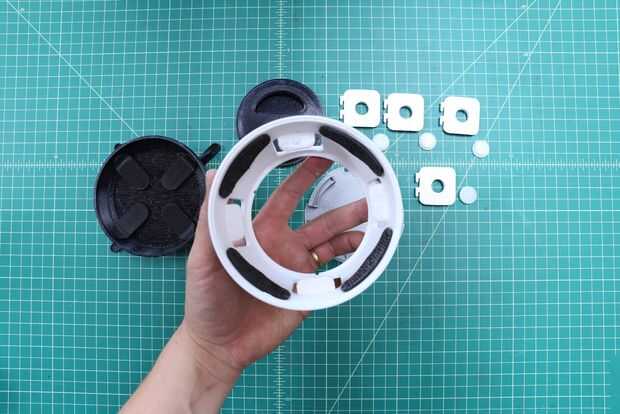

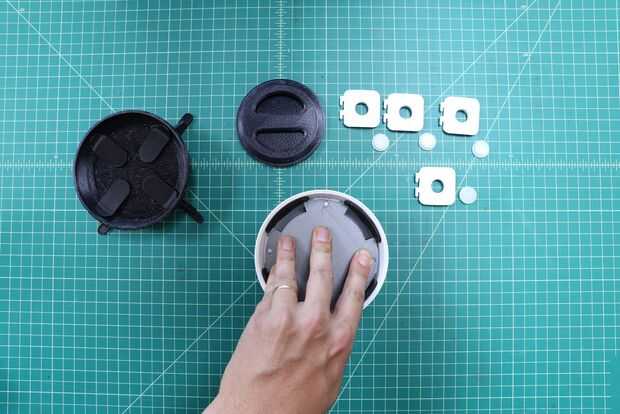

  3. Inserte el pedazo de piso en la concha. Hay perillas levantadas en el debajo de los desembarques en cada puerta, estos se alinean con los agujeros en el piso y mantener la planta en su lugar.

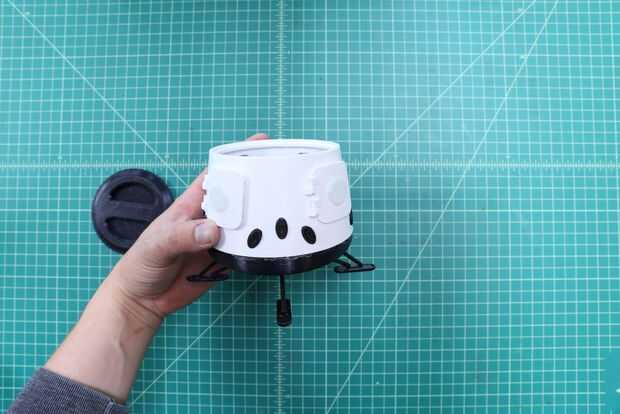

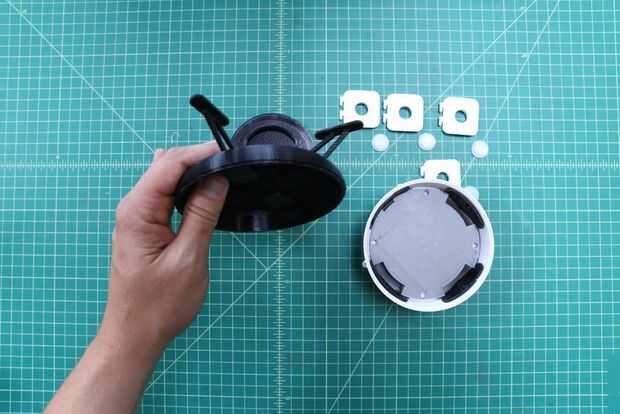

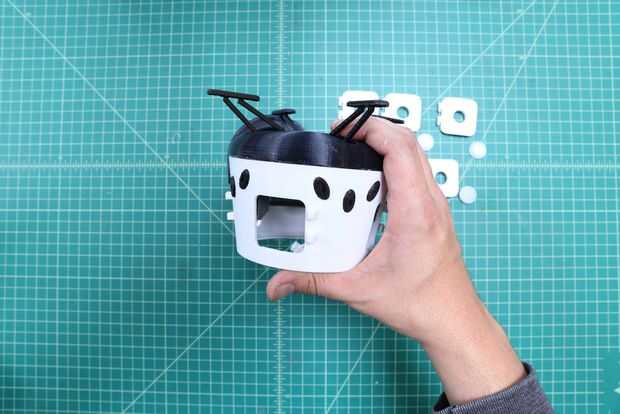

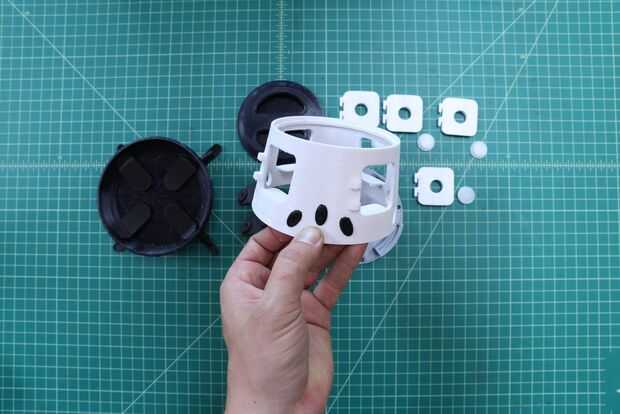

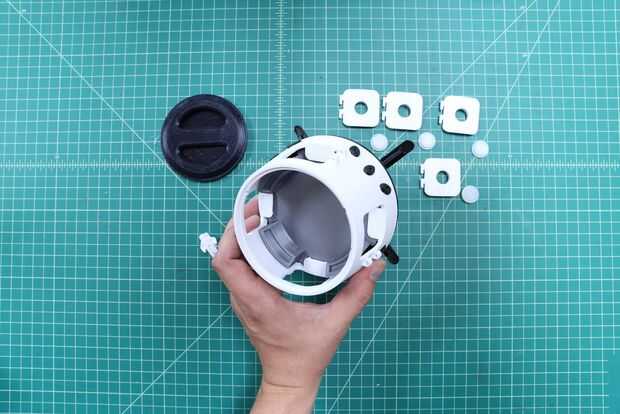

  4. Coloque el protector de calor en la parte inferior de la cáscara. Los pies deberán estar alineados con los cohetes cuando éstos encajen juntos.

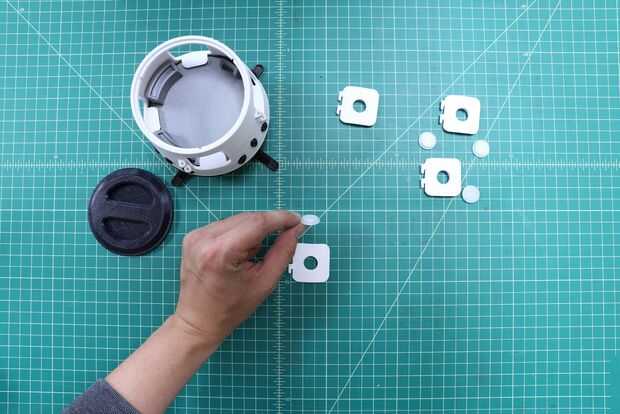

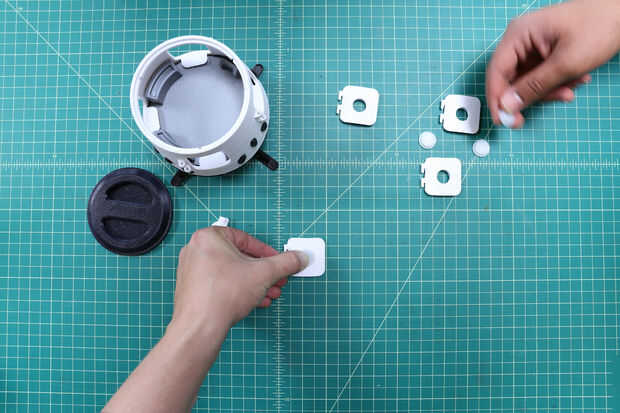

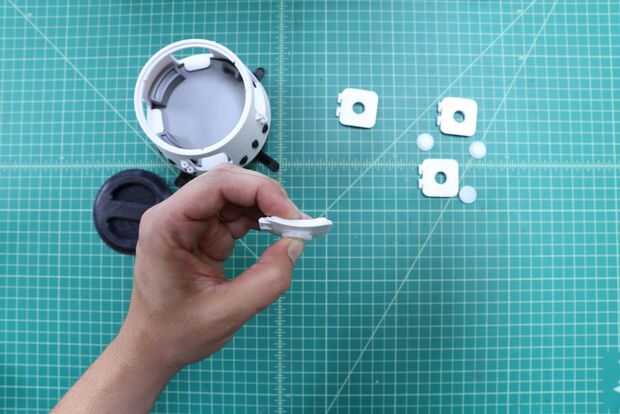

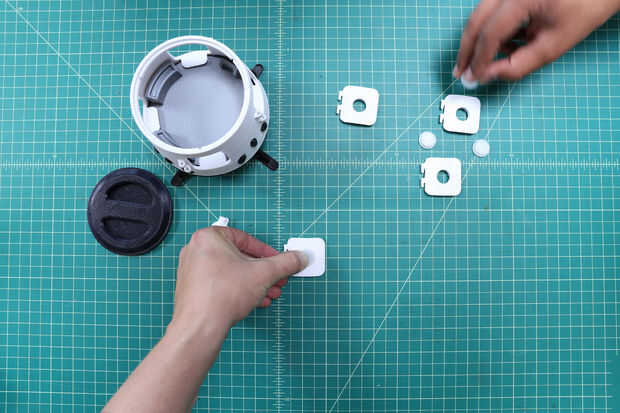

  5. Inserte los ojos de buey en los agujeros en cada una de las puertas. Tenga en cuenta que los ojos de buey tienen una parte posterior cóncava para encajar las puertas adecuadamente, así que tienes que orientarlos. Una nota sobre la orientación de impresión: Si había impreso estas puertas para que ellos fueron orientados verticalmente en la cama, los postes habría roto fácilmente. Puesto que la impresora aplica capas de filamentos uno encima del otro en el eje Z, es importante que delicadas piezas como esta se orientan horizontalmente.

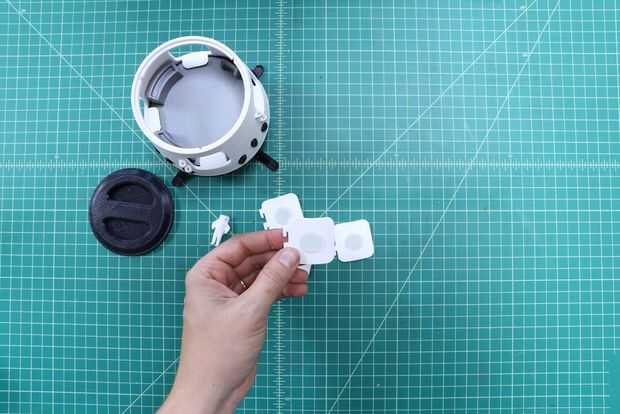

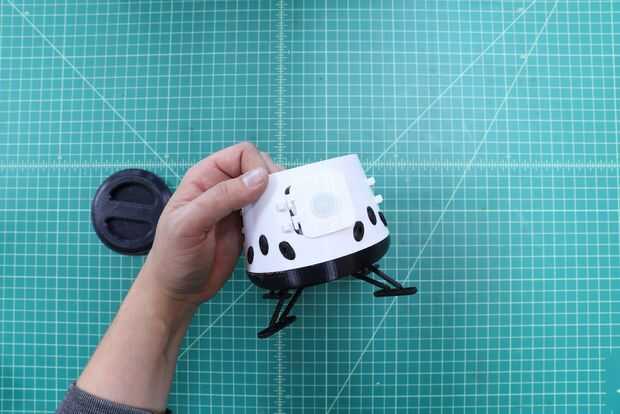

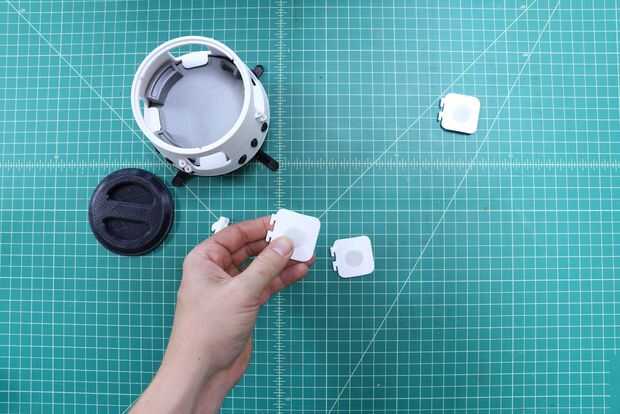

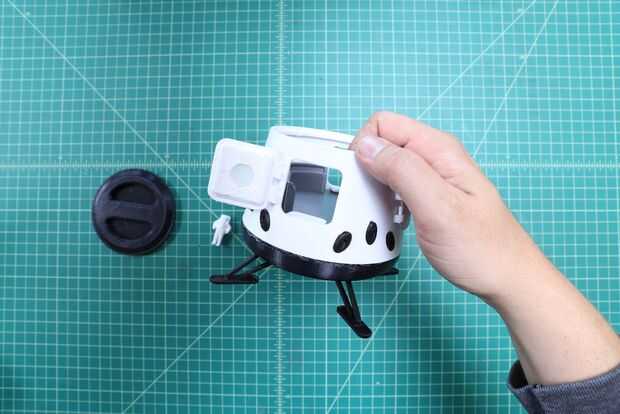

  6. Deslice la bisagra de la puerta los postes en los agujeros de la bisagra en la cáscara. Las puertas deben abra y cierre libremente. Las tolerancias de aquí eran un poco demasiado apretadas en mi diseño, así que tuve que limar el interior de las puertas en el borde de la bisagra para cerrar.

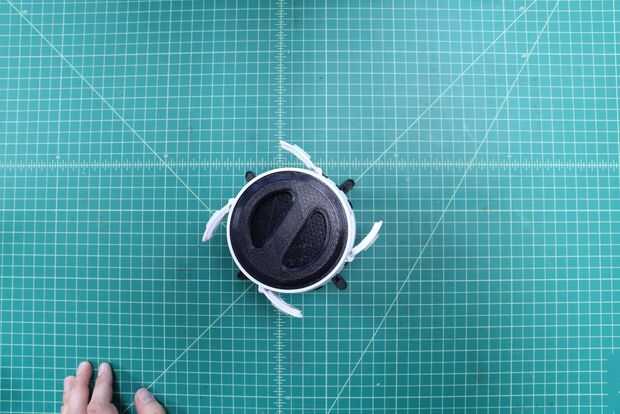

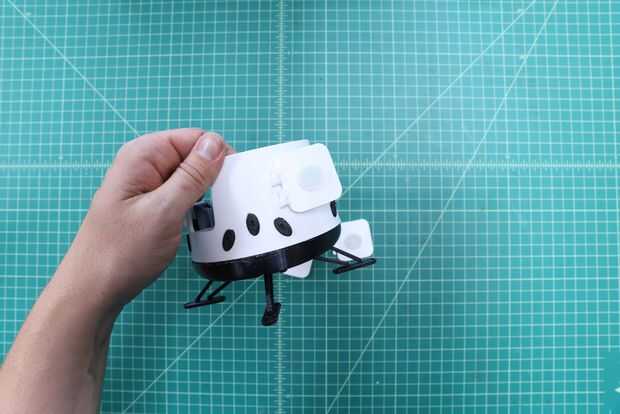

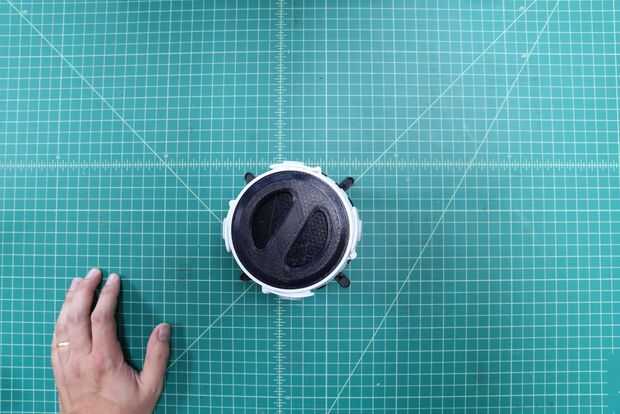

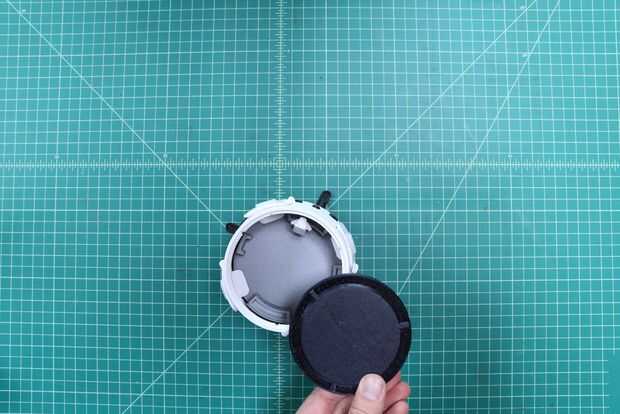

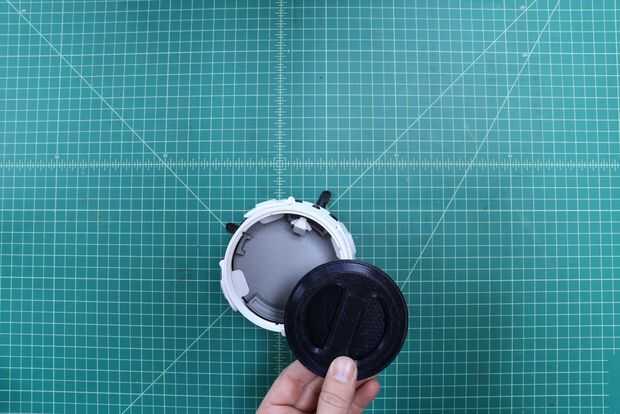

  7. Coloque la tapa en su sitio. Esta pieza tiene muescas en él para mantenerlo orientado a la manera correcta (lo debo haber hecho lo mismo en el protector de calor!).
