Paso 4: Extremidades articuladas
Yo he detallado algunos empalmes del cuerpo en un Instructable anterior, la articulación de bisagra que estamos utilizando aquí para los miembros les permite moverse a lo largo de un plano y es super sencillos.

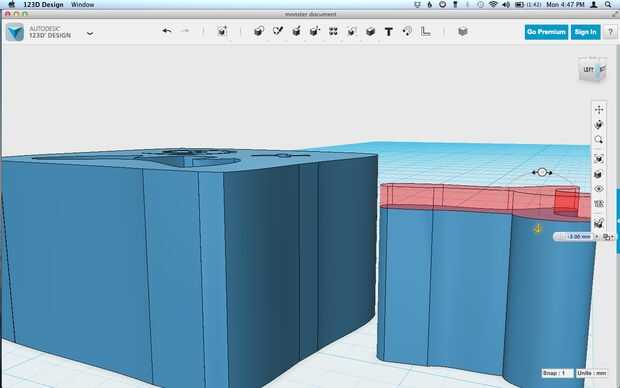

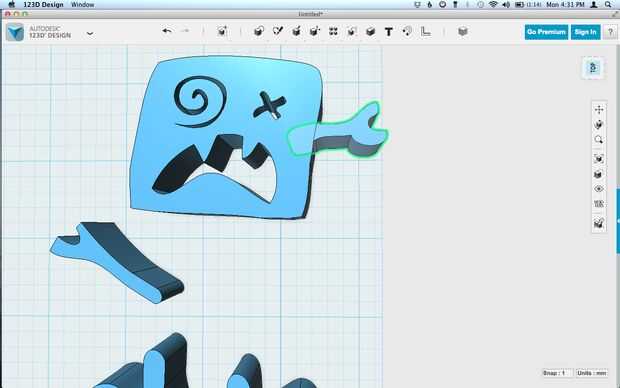

Las partes del cuerpo articulado serán formas independientes y necesitan ser un poco más corta que el cuerpo. Puede moverlos al lado de la forma del cuerpo para comprobar el tamaño. Debe haber al menos 3 o 4 mm por encima y por debajo el brazo, pierna, así que 6-8mm más corta. Experimento. Tal vez más grande o más pequeño serviría tu monstruo mejor.

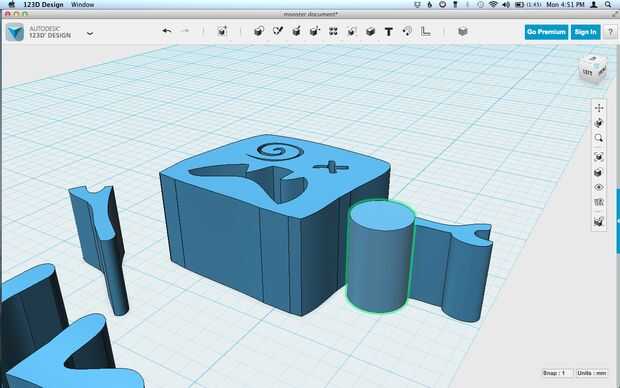

Crear un cilindro de dos milímetros más altos que su brazo, piernas. Se trata de la forma que usas para cortar la abertura donde se fijan las partes en movimiento. El diámetro del cilindro debe ser aproximadamente tres veces mayor que la parte más ancha del final de tu brazo/pierna/estantes para que tenga espacio para girar y puede ser todavía lo suficientemente lejos del borde.

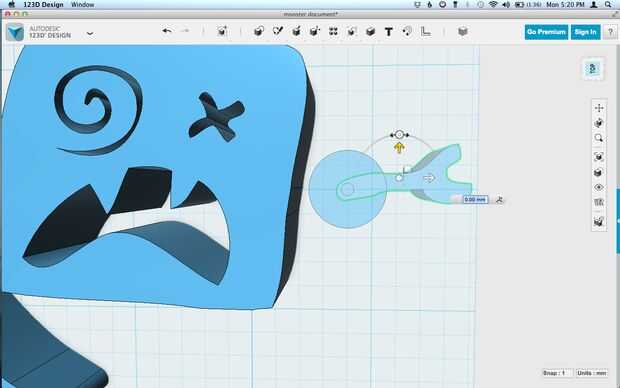

Mueva el brazo para que el lugar donde desea que el agujero quede alineado muy cerca del centro del cilindro nuevo.

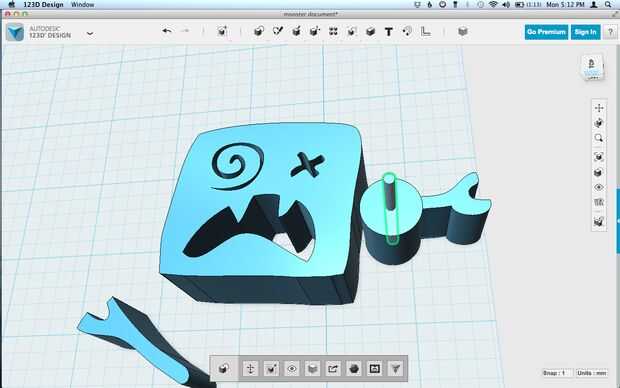

Usted también querrá hacer un delgado cilindro para servir como el agujero del eje por su brazo/pierna /-cabeza cortada. El radio de ésta variará según qué material utilizas para el árbol. Me gusta usar hilo o filamento de 1,75 mm (te voy a mostrar cómo hacer fácil alfileres desde impresión 3D en un paso), y radio 1,3 mm es un buen tamaño para. El cilindro debe ser más alto que el tamaño total de su monstruo. No importa cuánto más alto, sólo para que recorre todo el camino.
El cilindro de centrado es más fácil si se crea en la parte superior del cilindro más grande. Pasar el ratón por encima de, usted encontrará que desea ajustar a la mitad. Crear el cilindro y luego usted entonces puede caer a la plataforma usando la había ' clave.

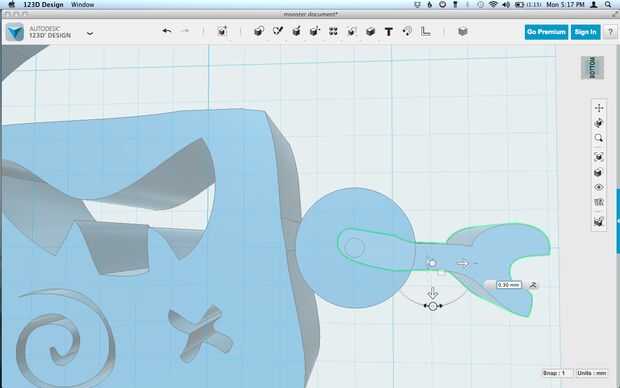

Puntero del ratón sobre el brazo/pierna/motosierra, asegúrese de que el cilindro está centralizado en el extremo del brazo, con espacio suficiente en el brazo para hacer un orificio en el brazo y no sólo tomar un bocado por el lado. Puede ser difícil de comprobar, a menos que lo mira por debajo de la placa (o selecciona todas las partes y pulsar barra espaciadora para voltear debajo de la placa. Barra espaciadora otra vez les traerá detrás). Ajustar la ubicación o el tamaño de la extremidad como sea necesario.

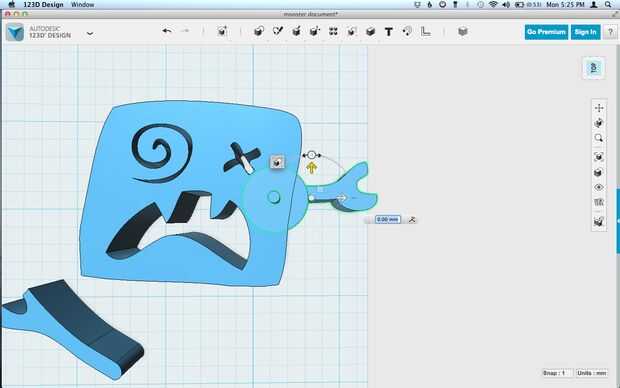

Grupo del brazo, cilindro grande y pequeño cilindro junto, entonces cambiar el grupo a se cruzan con el cuerpo. El cilindro pequeño debe ser lo suficientemente lejos del borde para que pueda formar un orificio adecuado. Una vez en el lugar, desagruparlas.

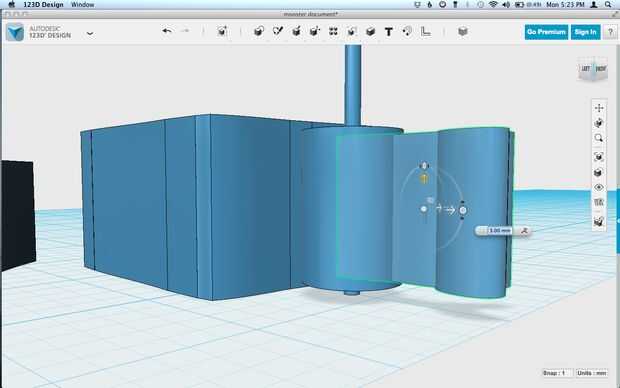

Finalmente, usted necesitará alinear verticalmente las partes. El cilindro grande va a mitad de camino por el lado del cuerpo, la extremidad va a mitad de camino por el lado del cilindro grande. El cilindro de altura todavía debe pasar por todo.
