Paso 5: impresión
Todas las piezas descritas anteriormente fueron impresos en el Makerbot Replicator 2. Las partes pueden imprimirse al mismo tiempo, y gran variedad de parámetros de impresión seguramente conducirán a resultados satisfactorios. El producto final fue impresa en plástico transparente de PLA en el relleno de 20% con una altura de capa de 0,20 mm.
Se comprobó a través de ensayo y error que piezas se unen sin desplazamiento tales como los recintos superior e inferior se deben imprimir en 0,25 mm agregado por todos los lados, mientras que piezas significadas deslizarse libremente como el rotor se deben imprimir en espacio de 0,4 mm por todos los lados.

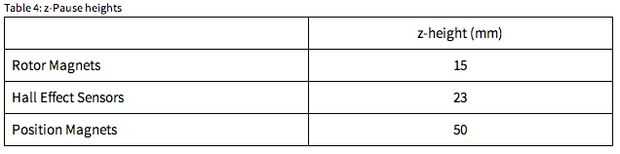

Los imanes y sensores del efecto hall fueron insertados en Asamblea por diseñar un vacío interno tamaño correcto en el lugar apropiado, impresión para justo debajo de la parte superior del vacío, pausar la impresión insertando el dispositivo y luego continuar la impresión. Las alturas de pausa adecuado se dan en la tabla 4 a continuación.
Las piezas impresas 3D pueden extraerse el Makerbot y caben juntos después de quitar el plástico sobrante de la balsa. Las piezas deben encajar suavemente sin mucho esfuerzo.
Solenoides de los solenoides requieren más post-proceso. Cada solenoide debe envolver ~ 400 veces con alambre magneto de 26AWG. Este proceso puede agilizarse girando los solenoides en un taladro. Asegúrese de que cada solenoide está envuelto en la misma dirección para que el electroimán resultante es de la misma polaridad. Una vez preparados los solenoides deben estar abrochados en el recinto superior. Pegamento puede utilizarse aquí para reforzar las conexiones.
