3D impreso Ornithopter - Micro UAV Drone (5 / 9 paso)

Paso 5: montaje

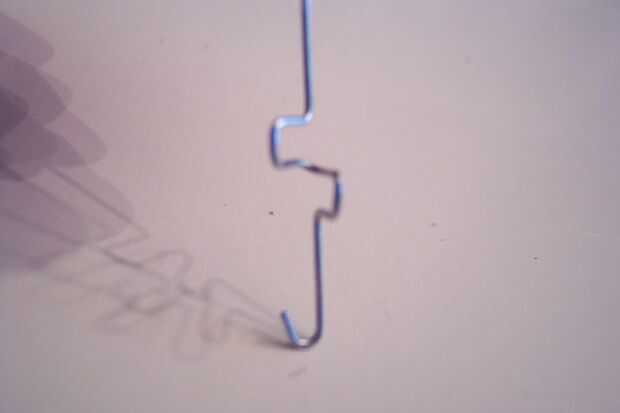

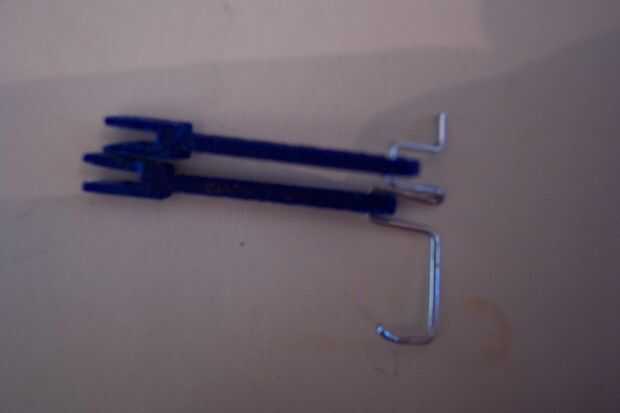

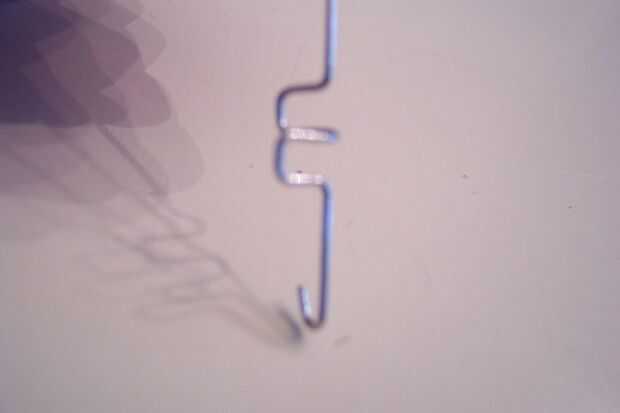

Ahora vas a tener que poner todo junto. Saque sus clips y enderezarlas. Para la manivela compensada que debe poner un gancho en la parte inferior para el motor y luego curva hacia fuera ligeramente haciendo dos desvíos para la conducción de los brazos, deben ser separadas aproximadamente 30 grados. Dejar un corto segmento recto en la parte superior de la misma después de los desplazamientos para ir por la parte superior del cuerpo. Comprobar mis fotos, es mucho más fácil de ver que de explicar. Doble distancia. Esperan un montón de ensayo y error. El tamaño de los desplazamientos depende de donde se perforó su agujero en las alas. Debe ser mitad de la distancia entre el orificio cuando el ala está en su posición media y el agujero cuando se encuentra en su posición totalmente extendida.

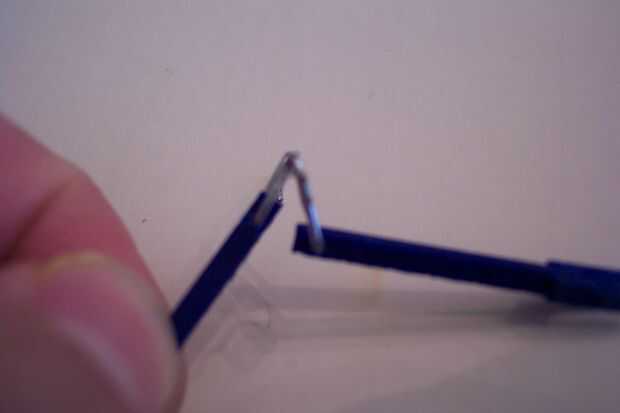

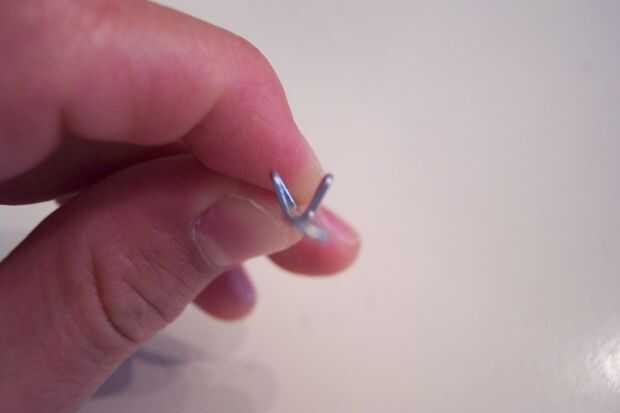

Para fijar las alas al cuerpo y los brazos conduce a las alas usan poco L en forma de segmentos de clips (alfileres de coser pequeña, recta también funcionan bien). Busque mis cuadros un claro ejemplo de esto.

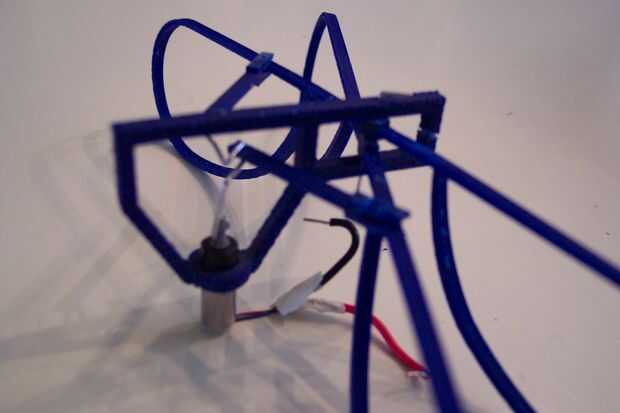

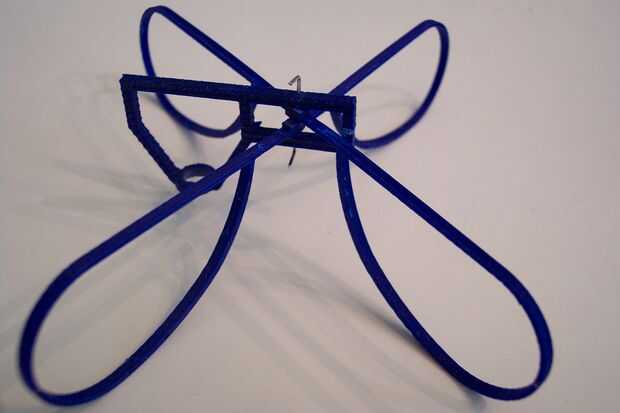

Me gustaría destacar en mi primer diseño para el cuerpo que no tenía una manera de conseguir las alas en la parte del cuerpo donde ellos se montan así que corte una hendidura a través de una pared como se ve en las fotos. Esto me permitió deslizar la viga centro fino de las alas a través de él. Puede cortar el cuerpo de todos modos para reducir el peso.

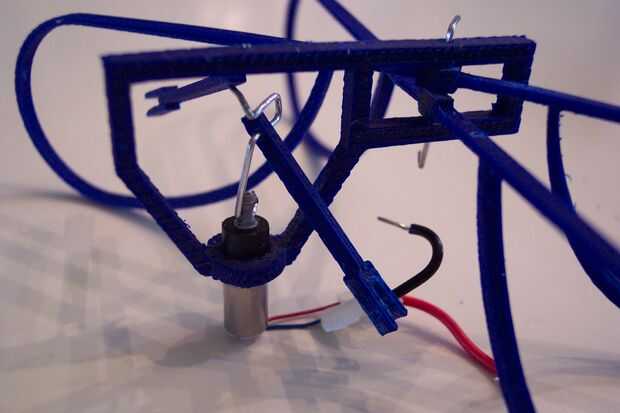

Para montar el motor acaba de obtener un papel de lija y lentamente aumentar el tamaño del agujero en la parte inferior del cuerpo hasta que haya un ajuste apretado de empuje. No tengo que usar otra cosa que la fricción para mantener el motor en su lugar.
