Paso 1: Crear el Chip palmeado
Video Tutorial:
Utilice las fotos de arriba y coincide con el número con el paso siguiente.
Cambie a vista superior

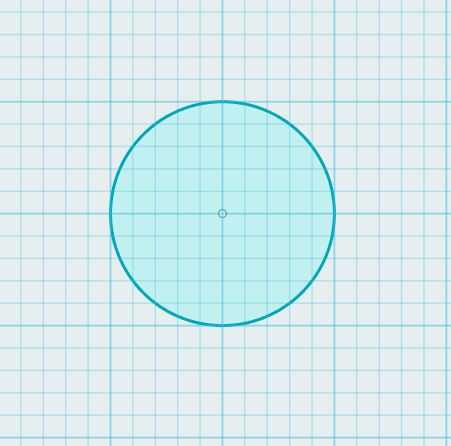

1. bosquejo de un círculo de diámetro de 50mm.
Crear una línea horizontal de la poli para alinear el hexágono con.

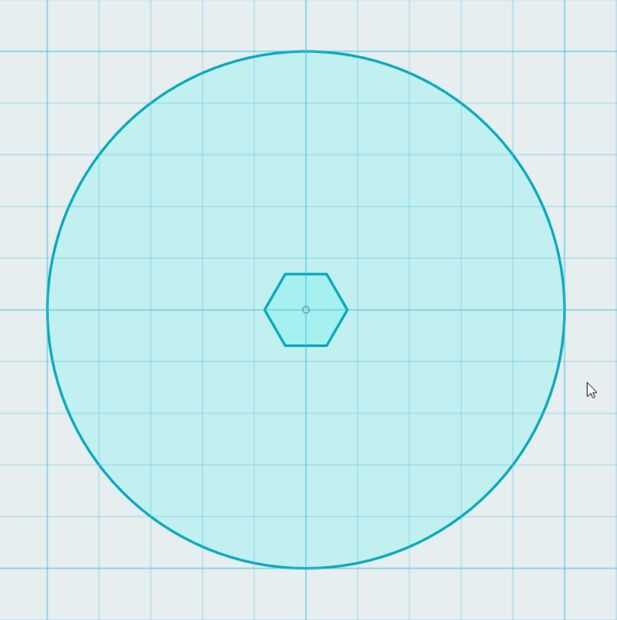

2. Utilice la herramienta polígono para crear un hexágono que tiene un radio de 4mm.

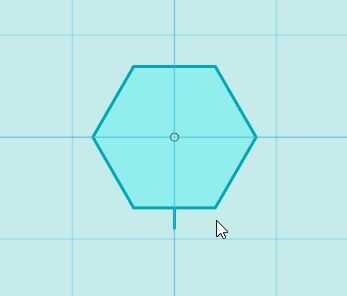

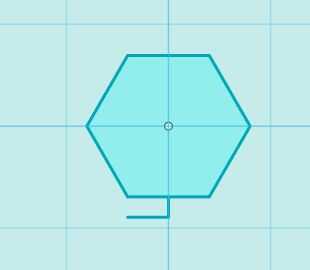

3. hacer una línea de 1mm desde el centro de la parte inferior del hexágono.
4. hacer una línea horizontal de 2mm desde el extremo de la línea de 1mm.

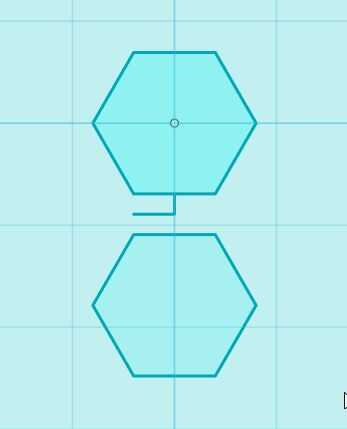

5. seleccionar los lados hexágono utilizando control clic, utilice la herramienta de espejo y espejo sobre la línea de 2mm.

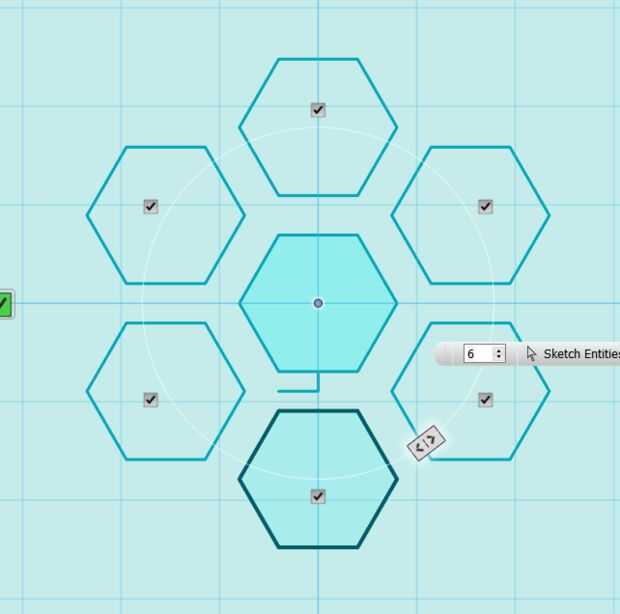

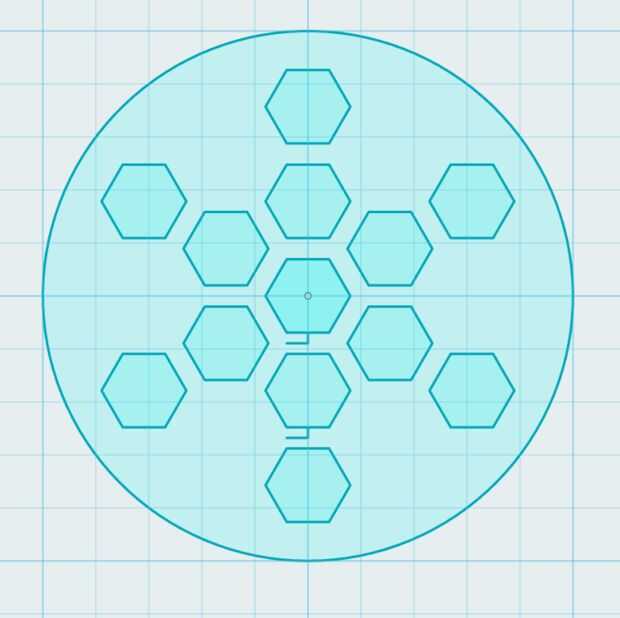

6. seleccionar los lados del hexágono recién creado y luego use la herramienta patrón circular. Seleccione punto de centro del primer hexágono como el punto central. Cambiar el número de copias a la 6.
Hacer una línea de 1mm desde el centro de la parte inferior del hexágono inferior.
Hacer una línea horizontal de 2mm desde el extremo de la línea de 1mm.
Seleccionar los lados hexágono utilizando control clic, utilice la herramienta de espejo y espejo sobre la línea de 2mm.
7. seleccionar los lados del hexágono recién creado y luego use la herramienta patrón circular. Seleccione punto de centro del primer hexágono como el punto central. Cambiar el número de copias a la 6.

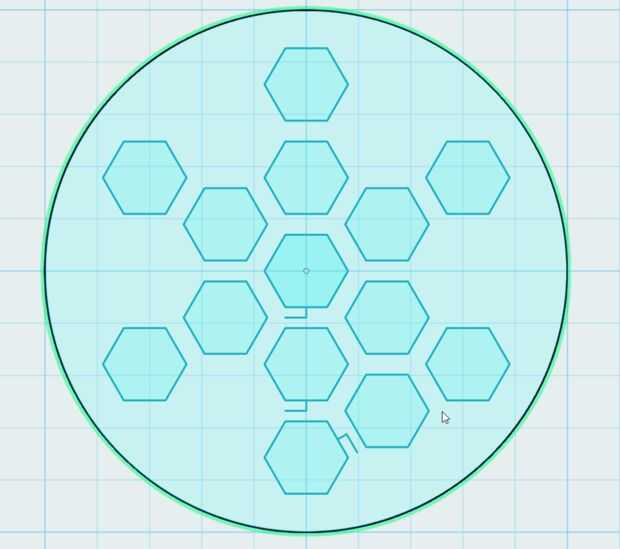

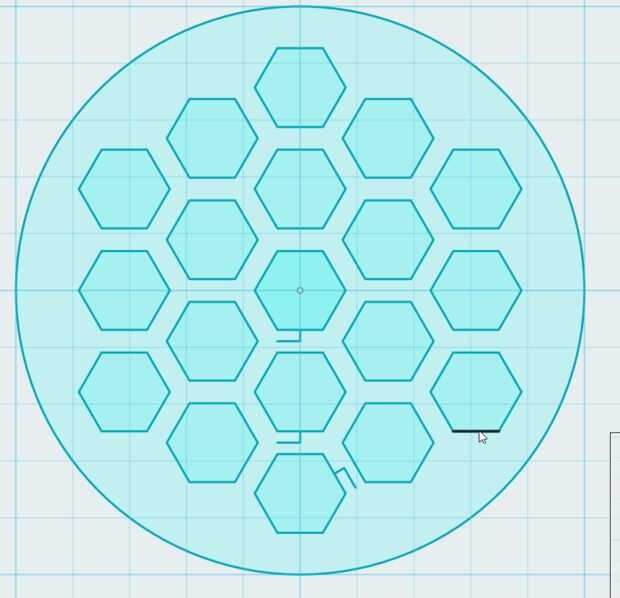

Ahora hacer una línea de 1mm (120 grados) de la segunda cara del hexágono, recuento de agujas.
Luego realizar una línea de 2mm (30 grados) desde el extremo de la línea recién creada.
8. utilizar la herramienta de espejo otra vez para el hexágono del espejo en el espacio.
9. luego use una vez más la herramienta patrón circular con 6 copias.

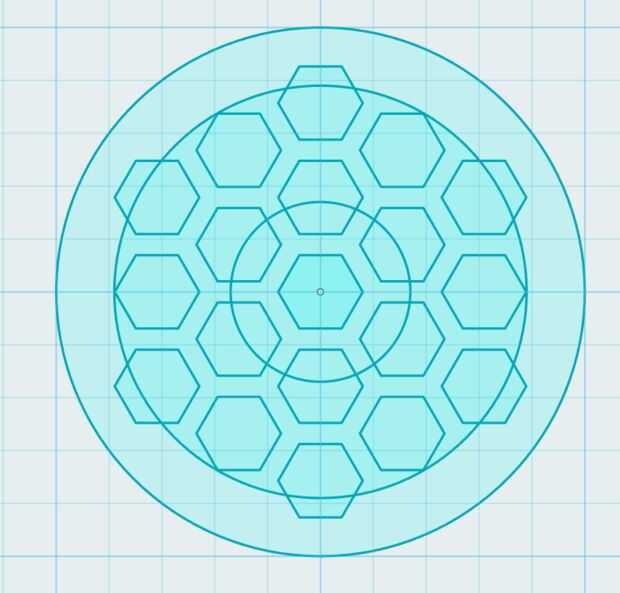

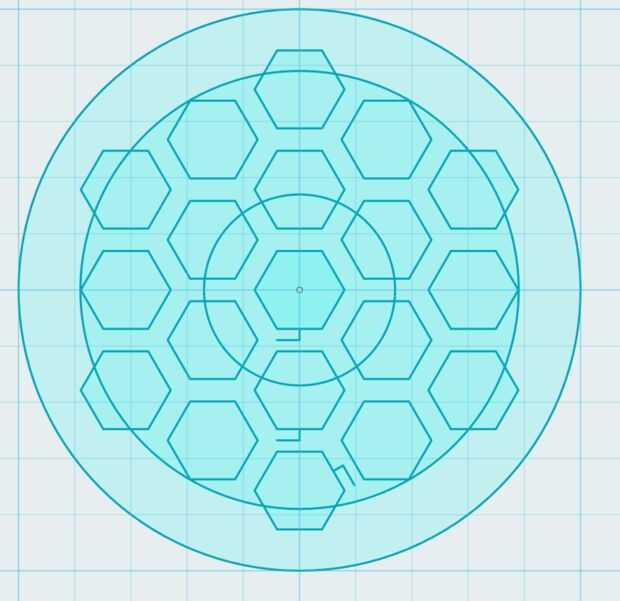

Hacer un círculo de 17mm en el centro.
10. y el otro círculo de 39mm en el centro.
11. eliminar las líneas usadas para espejado.

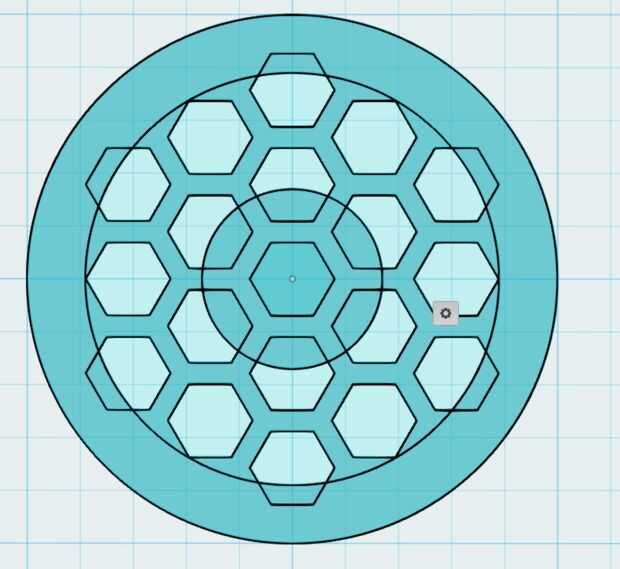

12. seleccionar todos los dibujos excepto el interior hexágonos usando ctrl + clic.

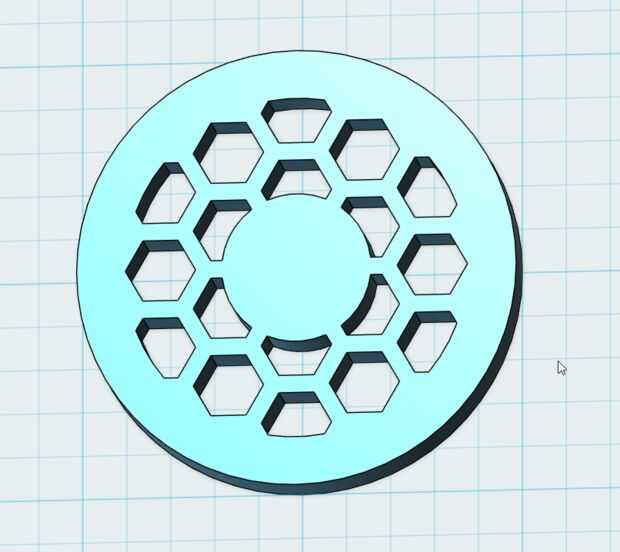

13. a continuación sacar 6mm.
