3D impreso PI-alcance laboratorio herramienta (3 / 3 paso)

Paso 3: El montaje final

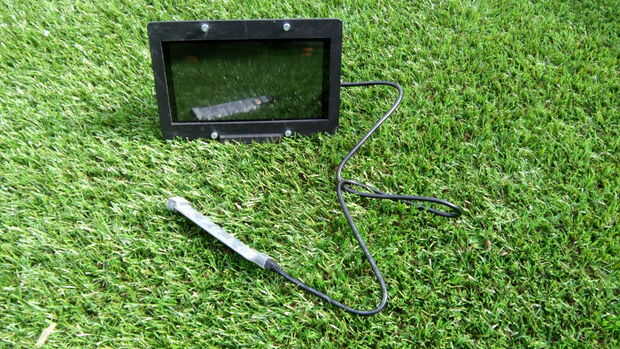

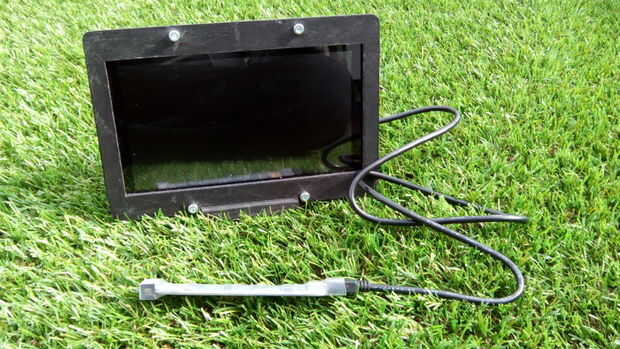

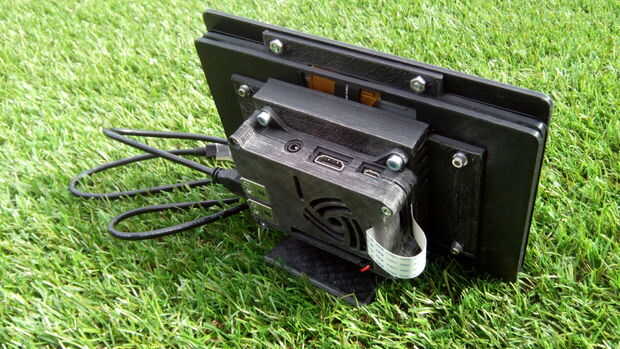

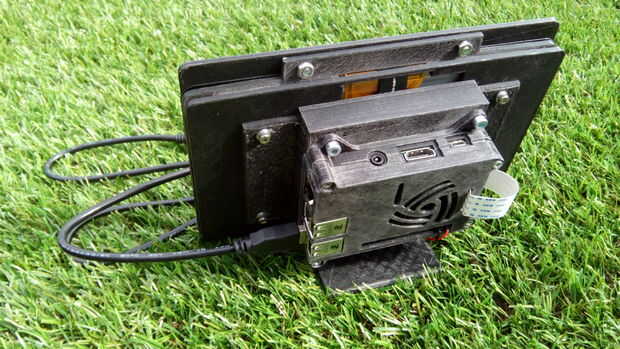

Montar las siete piezas del 3D es muy fácil caso impreso. basta con seguir el mismo orden de los componentes de diseño en 3D y las imágenes finales que se muestra arriba:

1. Coloque el bastidor delantero sobre una superficie plana
2. Poner la pantalla táctil sobre el marco con el lado de la pantalla a la parte inferior
3. Coloque el segundo cuadro grande en la parte inferior
4. Bloquear las piezas con los 4 tornillos Allen M4 de 10mm con las tuercas
5. Solucionar el caso de la parte inferior del Raspberry PI a la protección posterior del tablero de pantalla táctil con los otros cuatro Allen M4 tornillos de 10 mm
6. Montar la Junta de controlador de pantalla táctil e inserte el cable plano, saliendo de la ranura
7. Unir las dos partes del punto 5. con los otros cuatro tornillos Allen M4 de 10mm y tuercas
8. Fijar la protección del controlador de pantalla y la parte inferior de Raspberry PI en la parte posterior de la pantalla LCD con los cuatro tornillos de 10mm M3
9. Fijar la frambuesa pi dentro de la parte inferior (expuesta) con los tornillos Parker 4 2,9
10. Inserte el cable de pantalla plana en la ranura de la cubierta superior del Raspberry PI, luego fijar el cable plano dentro del conector de Raspberry PI
11. Coloque la parte caso de tapa sobre la frambuesa PI y fíjelo con 4 tornillos Parker más.

Eso es todo! Alimentar el dispositivo y seguir adelante.

Para la correcta conexión de los tableros y la descarga de software micro Bitscope para Raspberry PI, segui el tutorial en el sitio de Element14: https://www.element14.com/community/docs/DOC-78156...
