Paso 10: Compensación de la malla

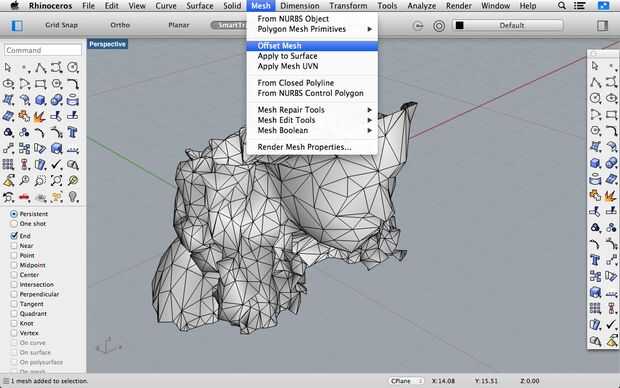

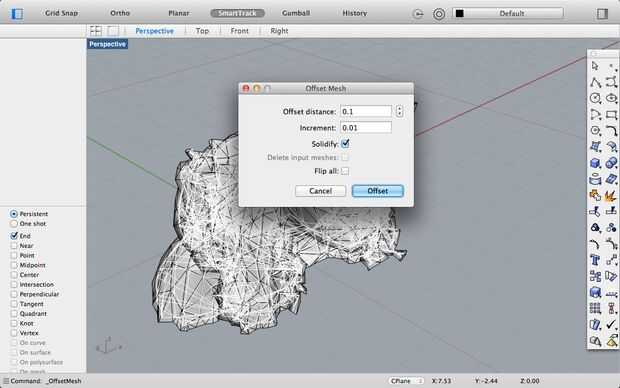

' En su estado actual, la malla que tenemos ahora es sólo una superficie y tenemos que convertirlo en un sólido. Para ello, utilice el comando 'OffsetMesh'. Cuando se ejecuta este comando, aparecerá una pequeña ventana le pide alguna información. Lo que realmente tenemos que prestar atención a es la Distancia de Offset. Este valor sin embargo gruesa le su jardinera a ser, pero mi sugerencia es ir más fino más grueso. Para los míos, utiliza una distancia de Offset de 0.1 y funcionaba fantásticamente. Además de elegir una distancia de Offset, asegúrese de que tiene una marca de verificación en el cuadro de solidificación . Una vez que ha hecho estas dos cosas, oprima el botón de desplazamiento .
En algunos casos, usted notará que la parte inferior de la superficie de compensará hacia el exterior, mientras todo lo demás se desvío hacia el interior. Afortunadamente, este problema es bastante simple. Para comenzar, utilice el comando 'Deshacer' por lo que te queda sólo una superficie una vez más. Que utiliza el comando, seleccione su modelo y utilizar el comando 'explotar' para separar la superficie inferior del resto del modelo. A continuación, seleccione la superficie inferior y utilice el comando 'Flip'. Cuando se ejecuta este comando, las caras de malla moverá de un tirón las direcciones. Seleccione las superficies de dos las y utilizar el comando 'Únete' para crear una superficie una vez más. Ahora debería poder preformas el comando 'OffsetMesh' y todas sus superficies deben compensar hacia adentro.

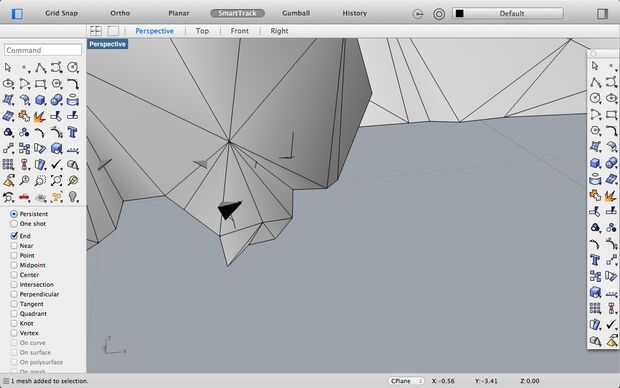

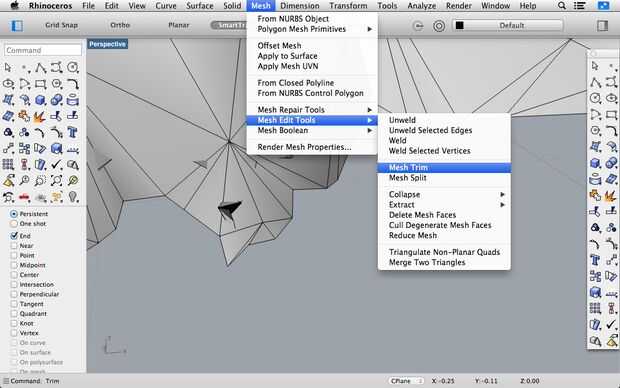

Más a menudo que no, encontrará algunas áreas desordenados después de compensación de la superficie donde son meter caras de malla de lugares que no quieres. Para eliminar estas caras, seleccione su modelo y ejecutar el comando 'explotar'. Esto separará el modelo en algunas superficies diferentes. Ahora, utilice el comando 'MeshTrim' con la superficie que son intersección de las caras de acoplamiento no deseado como su objeto de corte y una cara de acoplamiento no deseado como el objeto a recortar. Más probable es que deberás repetir este comando varias veces debido a que las caras de acoplamiento no deseado probablemente se ubicará en varias superficies. Una vez que haya quitado estos caras de malla, seleccione todas las superficies y utilice el comando 'Únete' para combinarlos nuevamente.
