Paso 5: Montaje del Quadcopter
Ahora que tiene su marco impreso, puede comenzar a montar tu quad copter! Se trata de cómo hemos montado nuestro, pero puede conectar componentes basados en las necesidades de su diseño.
Coloque sus motores en su marco. Asegúrese que los cables de diferente color diagonal frente a la unos a otros.
Los cables para las conexiones del motor en el circuito de soldadura (véase el cuadro 1 anterior). No se olvide de rojo y blanco a los terminales positivo y el negro y el azul a los terminales negativos de la soldadura.
**Consejo: no se olvide de la soldadura de los conductores del motor a los terminales del LED, no hacen nada para la usted.*
Fijar las hélices de los motores. Los propulsores A son diagonales uno del otro, y las hélices B también son diagonales uno del otro. Pues las hélices se forman en dos orientaciones diferentes, necesitan ser diagonalmente enfrente de uno al otro para mantener el quad copter de spinning y para generar la elevación.

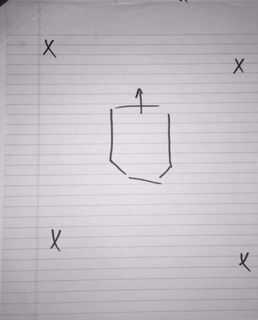

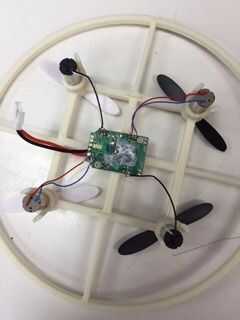

Fije la placa de circuito para el marco. Utilizamos cinta de espuma de doble cara. Asegúrese de que la orientación de la Junta corresponde a los motores, con cada esquina apuntando a un motor. (Ver cuadros adjuntos 2 y 3 para referencia)

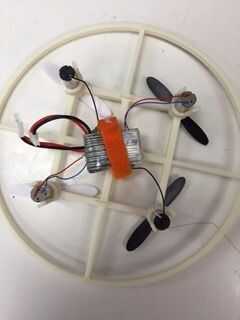

Conecte la batería (ver figura 4 de arriba). Puede utilizar cinta de espuma, Velcro, una banda de caucho o algo más.
