Paso 10: Montaje de la electrónica
Montaje de los motores - para montar los motores, usted necesitará mantener la bancada superior e inferior en su lugar y ejecutar cuatro tornillos de máquina de M3x30mm a través de la plástica y en los motores.
Apriete todo uniformemente. Estar atentos que sus tornillos rosca no muy lejos a través de la base del motor y en los devanados. Los tornillos de 30mm que usé funcionó a la perfección en mi build, pero fabricantes de hardware diferentes podrían tener tolerancias diferentes. Ignorar esta foto y no lo instale los puntales!

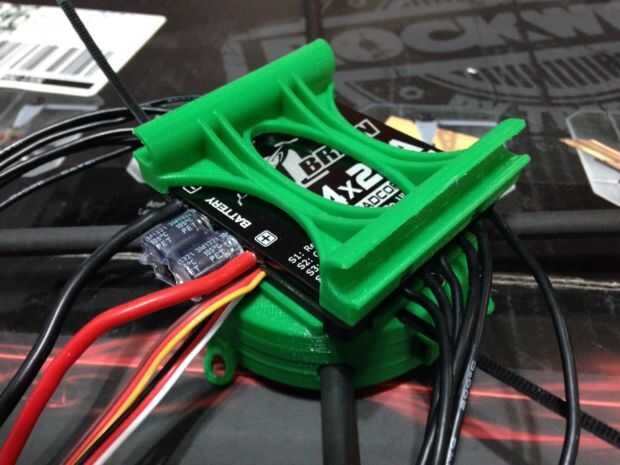

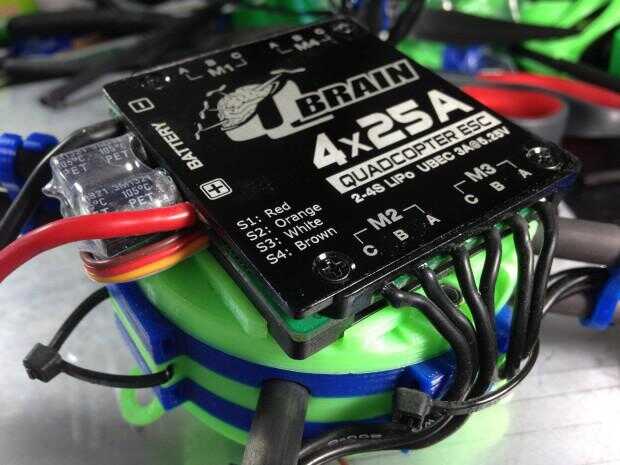

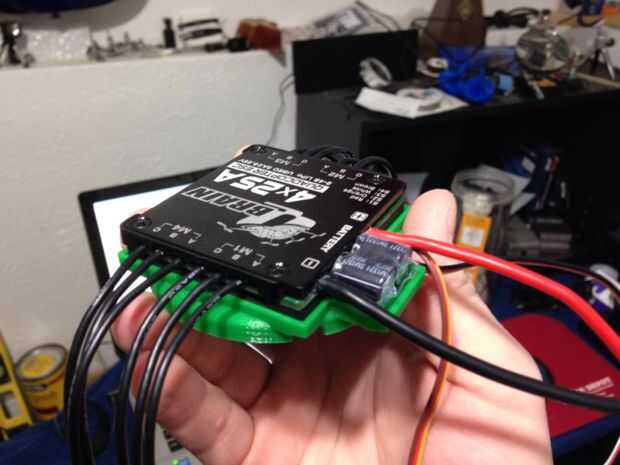

Montar el ESC - ESC Q el cerebro se ajusta en la parte inferior del marco. Observe que los condensadores deben mirar hacia adelante, y hay un hueco para pasar los cables de 4 control debajo del ESC y a través del marco del helicóptero.

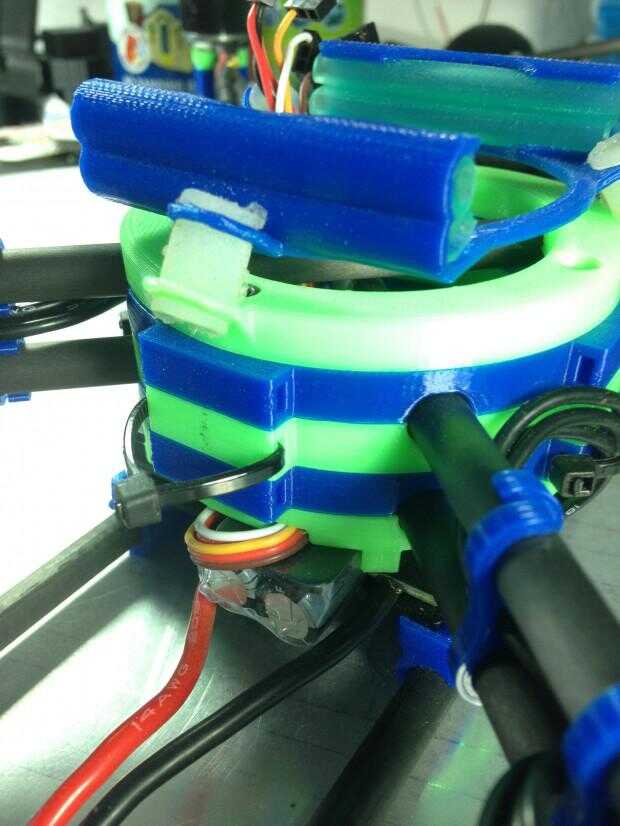

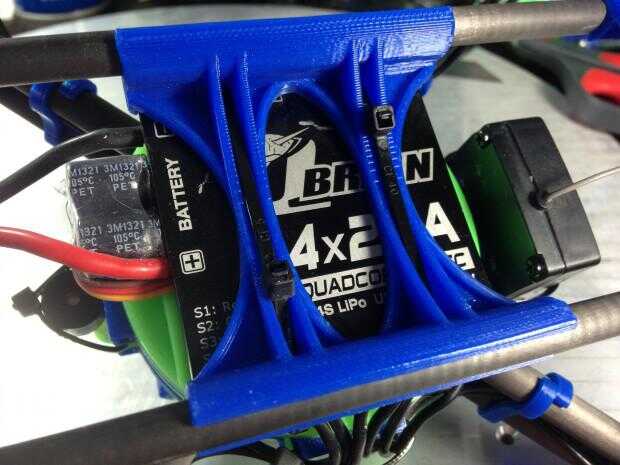

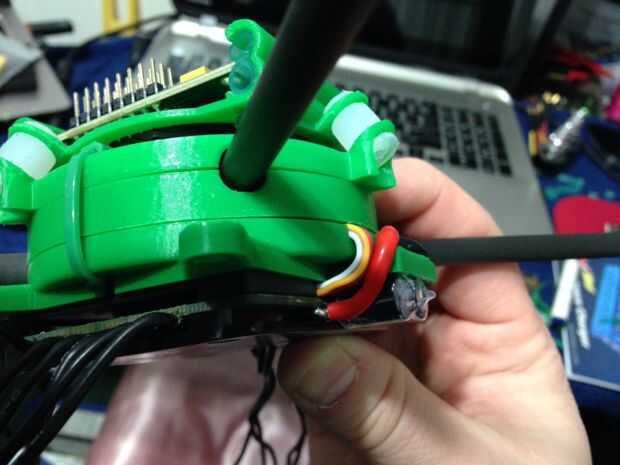

El cerebro Q obtiene intercalado entre el fondo del cuadro y el pedalier. Para que alinean las ranuras de la brida en ambas piezas, el soporte inferior tiene un pequeño borde fileteado que debe estar orientado hacia adelante junto con los condensadores de salida y el aislador FC. Las piezas que sandwich-Monte el cerebro Q simplemente-amarra juntos.

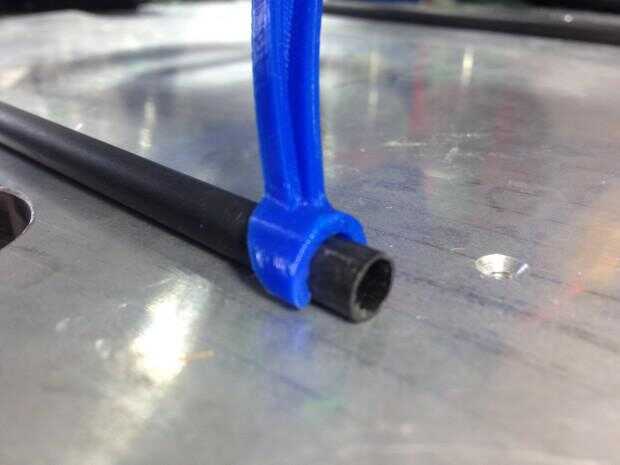

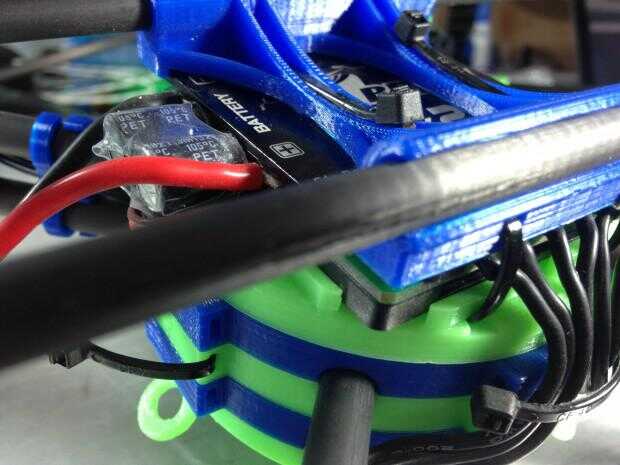

Abrazadera inferior y el tren de aterrizaje - encontrar el 17 cm que cortar antes y broche de presión en la abrazadera inferior. El archivo STL se creó para flechas de 7,11 mm, y es un ajuste apretado.

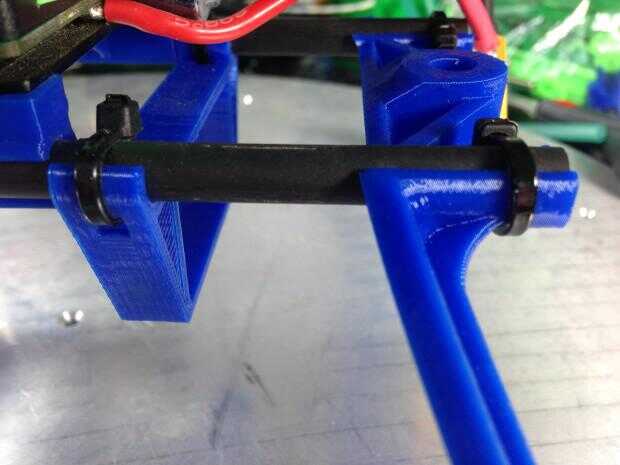

Medir para asegurarse que los tubos estén centrados de adelante hacia atrás. El tren de aterrizaje y la batería sujeta ambos snap sobre estos rieles de carbono corta, y ambas piezas tienen ranuras amarra para fijarlos a la tubería. Coloque las correas de velcro batería entre la batería suspensión y tren de aterrizaje en cada lado.
Los tubos de 23cm que ha seleccionado se encajen en las patas del tren de aterrizaje para hacer patines de aterrizaje.

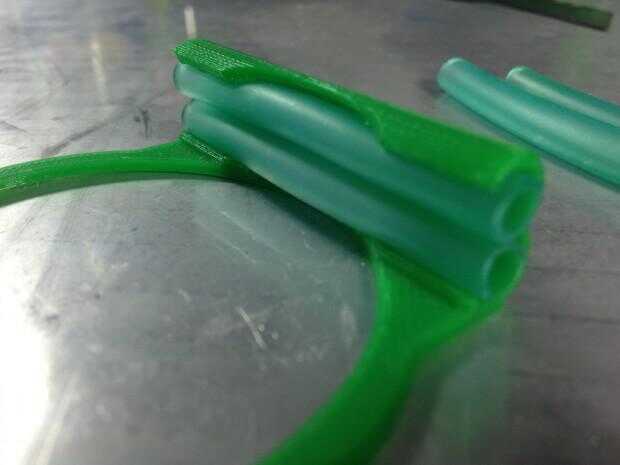

Soporte del mando de vuelo - cortar 4 trozos de tubería del silicón del acuario y presione en el soporte de controlador de vuelo para hacer las ranuras para el controlador de vuelo.
Inserte la vibración de silicona montar aisladores que creó en el molde impreso 3D y ajuste el controlador de vuelo en la parte superior del marco.

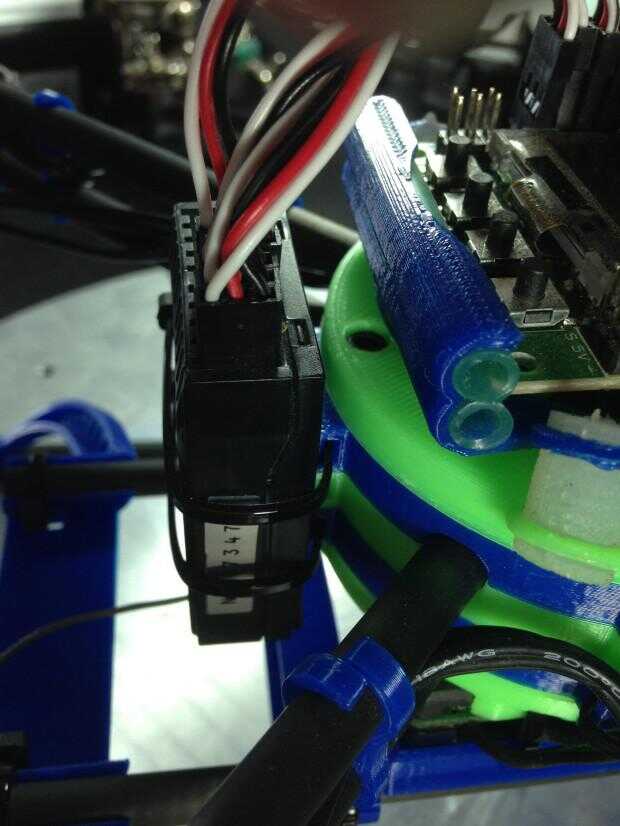

Pase los cables de control de salida a través del centro del soporte del controlador de vuelo y a la derecha, y entonces pueden mover el controlador de vuelo en lugar de la izquierda.

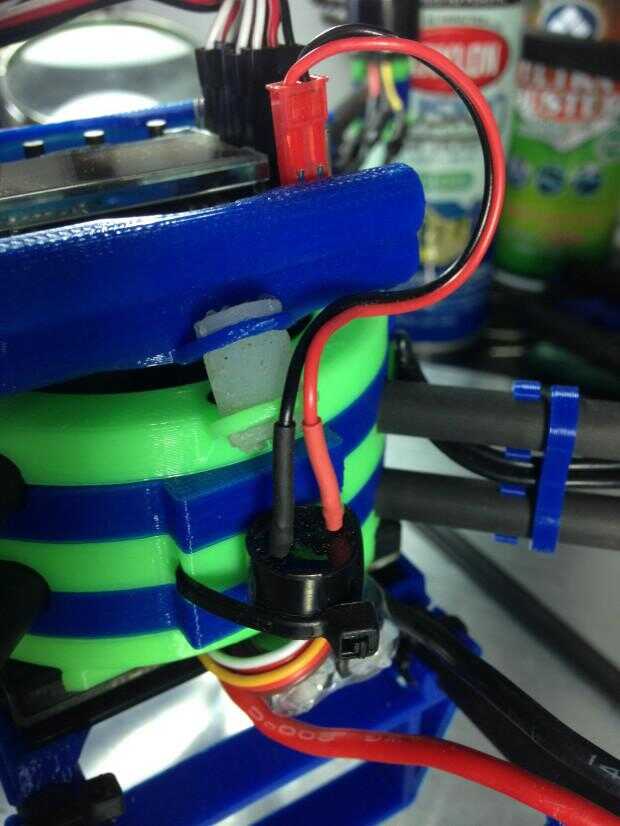

Montar piezas de Misc - el receptor de radio puede amarra al lado de los espaciadores de marco, y así puede zumbador de la Junta KK. Mi 9 X antena del receptor era un cable que era la longitud perfecta para encajar en el extremo de uno de la caja de pedalier / rieles de engranaje de aterrizaje. Usted puede hacer esto, o amarra la antena en otro lugar que no sea dañado.
