Paso 11: Conectar la electrónica
El controlador de vuelo es el centro de la electrónica de un quadcopter, es el cerebro de la operación. La FC tiene varios chips y sensores que recogen e interpretan datos de vuelo, y como recibe las señales de entrada del receptor de radio calcula qué instrucciones para enviar a los CES (el músculo) para obtener los resultados deseados de cada motor. Al conectar la batería a tu cerebro Q, el UBEC a bordo alimente el controlador de vuelo KK, y la Junta KK pasará este poder a través de a alimentación el receptor de radio. Cuando está conectado correctamente, todo debe encender al conectar la batería.

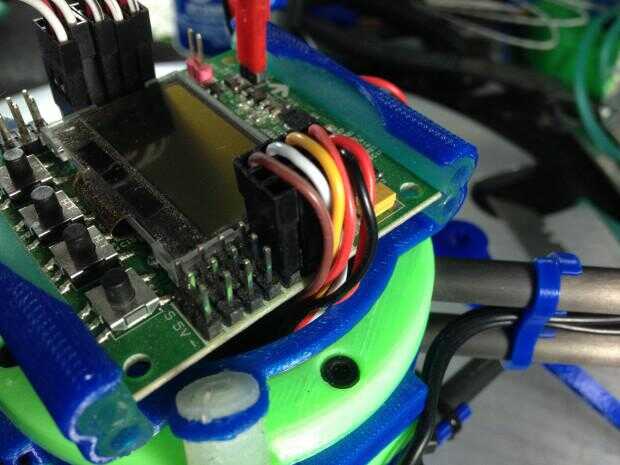

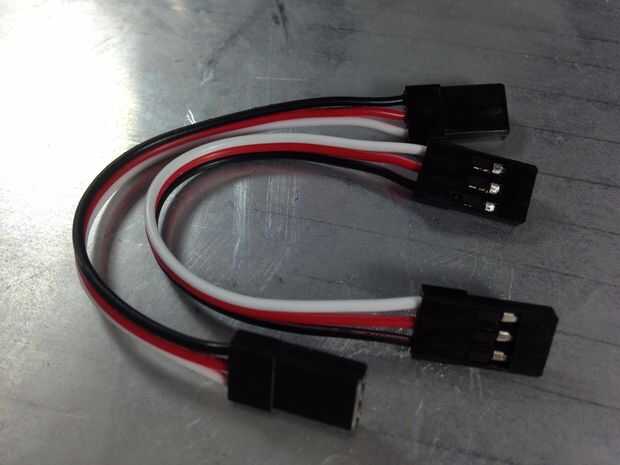

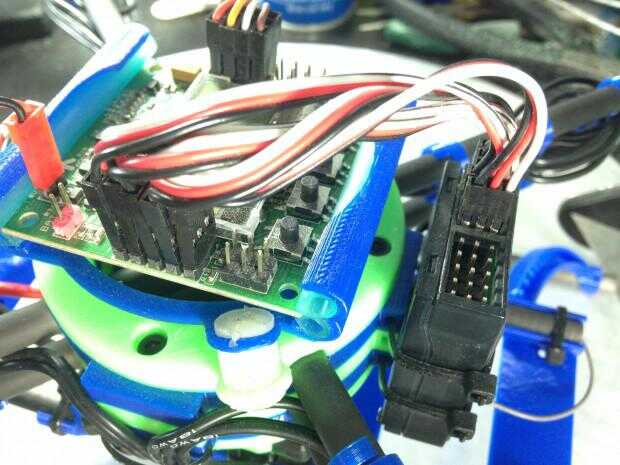

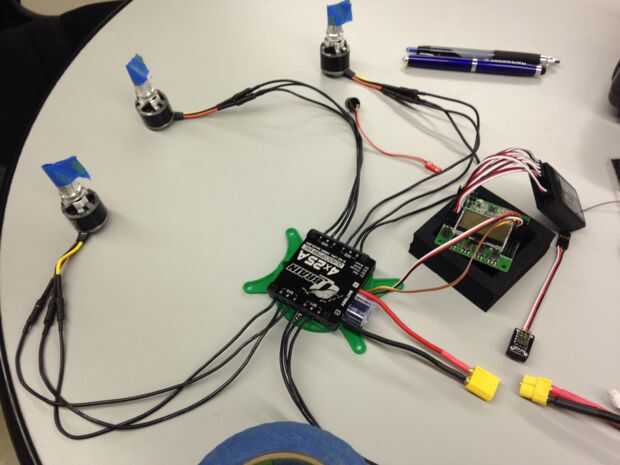

Cableado del tablero de KK - en KK 2.1.5 regulador, que va a conectar 5 canales de radio del receptor en el lado izquierdo del tablero. RX canal 1 pasa al canal 1 de entrada y así sucesivamente. Esto puede hacerse perfectamente y limpiamente con los cables de servo hecha de antemano. Yo puentes largos prefabricadas de 10cm, y trabajaban a gran.
El lado derecho de la Junta KK se conecta a la ESC Q el cerebro. Salidas 1-4 en el controlador de vuelo pueden ir directamente a las entradas 1-4 en el cerebro Q.
Una nota sobre esto: la Junta KK puede ser alimentada sólo por canal 1, pero el UBEC en el cerebro Q está conectada al canal 3 de la fábrica. Te tienes que quitar los cables de alimentación de canal 3 y enchufe en el conector para el canal 1. Asegúrese de que la polaridad es correcta.

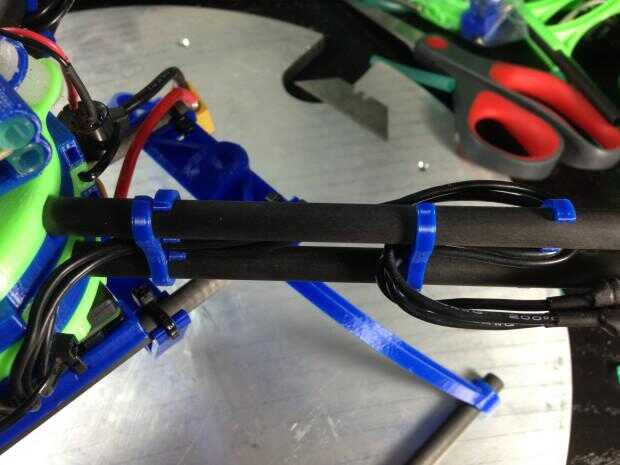

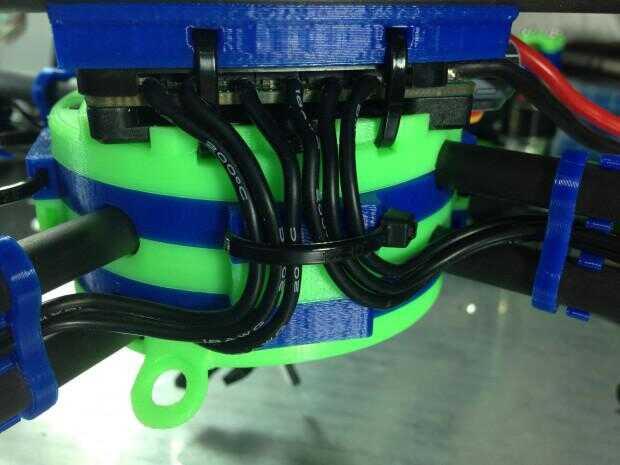

Cableado de los motores - el último paso es conectar tus motores a sus CES. Cables de salida del cerebro de los Q se presentan en un orden aparentemente extraña, y que incluso he leído quejas sobre esto en los registros de construcción de otras personas. Resulta que, si se monta con la placa de aluminio hacia abajo y los condensadores frente a remite (que hace de este diseño), las salidas motor alineen perfectamente con la disposición de las agujas del reloj que utiliza el controlador KK. van 3 cables para cada motor, y se puede utilizar las ranuras de la brida extra así como los clips de alambre impreso para enrutar el cableado cuidadosamente y tomar el relevo de extra.
