3D impreso ratón DIY (3 / 5 paso)

Paso 3: Proceso de diseño

Tan pronto como proporcionó el primer boceto de papel uno de los diseñadores para ProtoDnD me pidió las dimensiones. Armé un PCB que tenía tres limitaciones en el diseño de la caja:

  1. una ventana para el sensor óptico y
  2. vainas para atornillar la placa a la base del ratón y
  3. un acoplamiento sólido tuvo que ser asegurada entre los dos interruptores en el PCB y los botones en el caso.

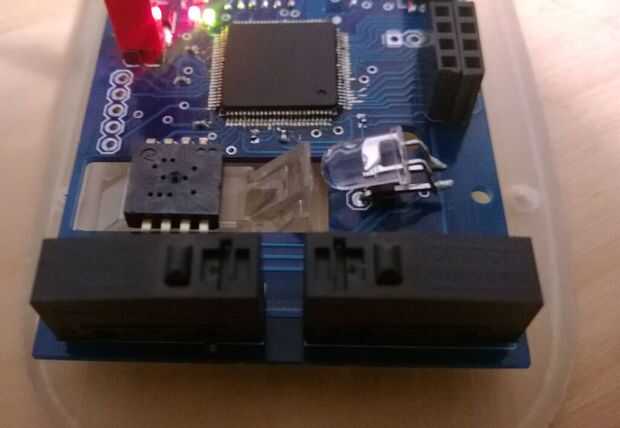

Una vez hice el PCB con 4 agujeros en la esquina y pone a cero el sensor óptico y interruptores usados como botones de ratón, revisado la foto con mis medidas. He añadido las dimensiones de la imagen ya subida a través de la interfaz de la web de ProtoDnD.
