Paso 8: Fuente de alimentación
Fuente de alimentación de 12V 1A. Un sueño.
Por desgracia, la que Arduino Mini tiene un regulador de voltaje que puede manejar hasta 9V. Así que tienes varias opciones:
- Todo con 5V de la energía. Si tienes un motor pequeño, como yo, 5V son suficientes, ya que no necesita el motor para producir el alto esfuerzo de torsión para girar.
- Utilizar una fuente de alimentación de 9V. Usted puede conectarlo directamente a la Arduino y el EasyDriver. ¡Ten cuidado! 9V en el lugar equivocado puede volar todo! O simplemente grabar el Arduino.
- Utilizar una fuente de alimentación de 12V y un regulador de voltaje. No quiero hacer un regulador de voltaje. Pero se puede! Simplemente Asegúrese de que encaja dentro de la caja electrónica.

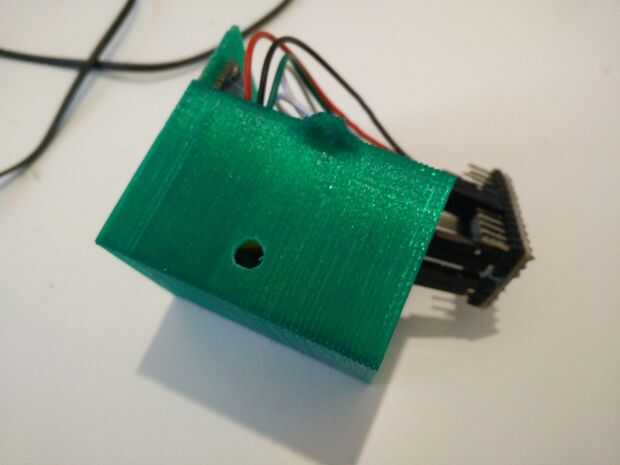

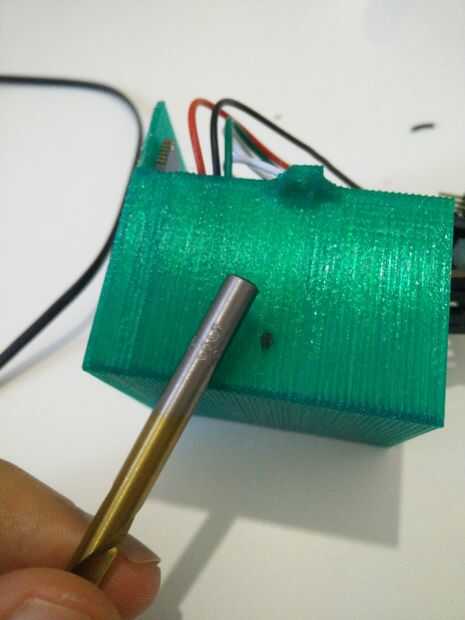

Usted puede haber notado que la caja electrónica no tiene agujeros para la energía de la fuente. Esto no es un error. Lo hice por lo que cada uno puede poner el agujero en el lugar más conveniente para él, dependiendo de su alimentación y la orientación del reloj.

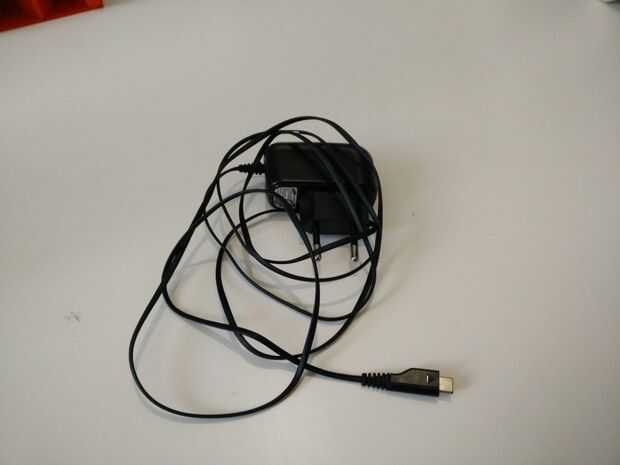

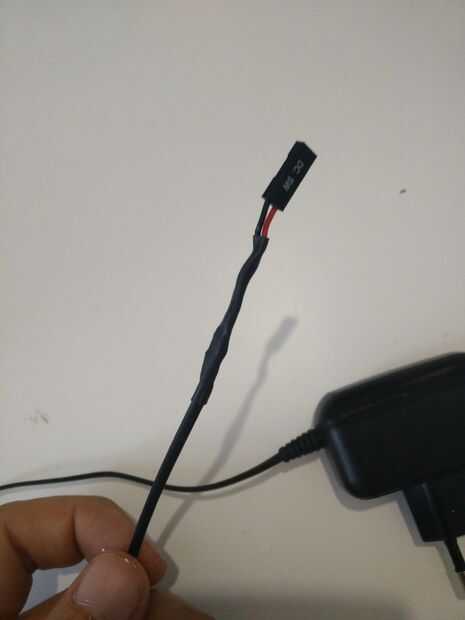

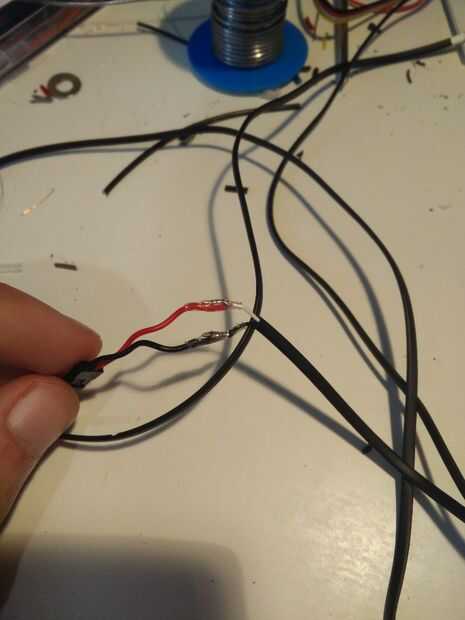

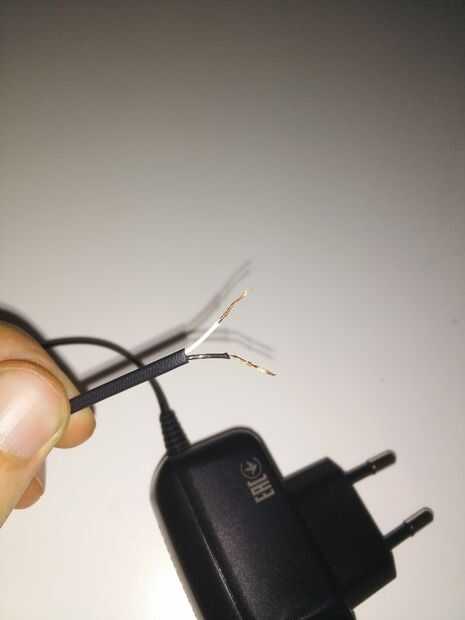

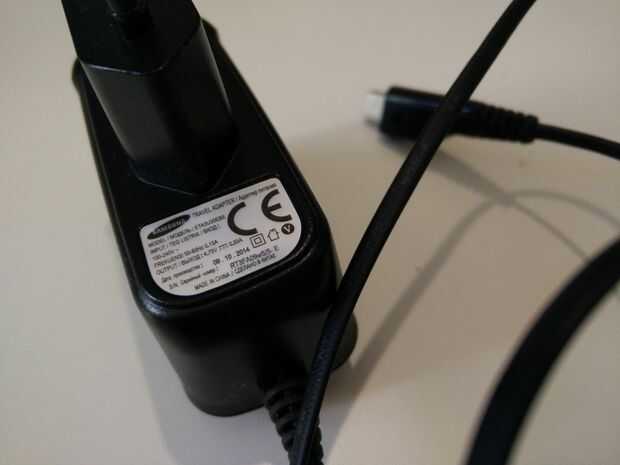

Decidí correr todo en 5V, usando un cargador viejo, así que todo es en paralelo. Puedes ver que usé en las imágenes.
