Paso 2: Soldar, soldadura, soldadura
![]()
![]()
![]()
![]()

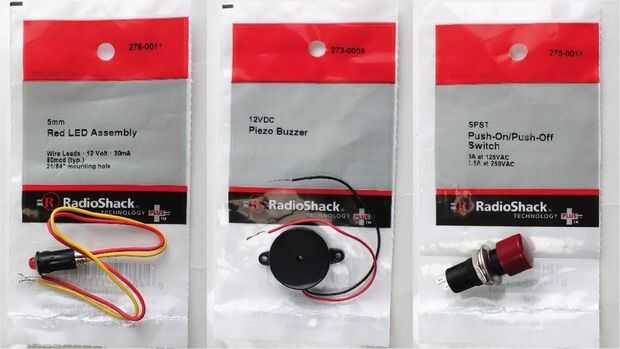

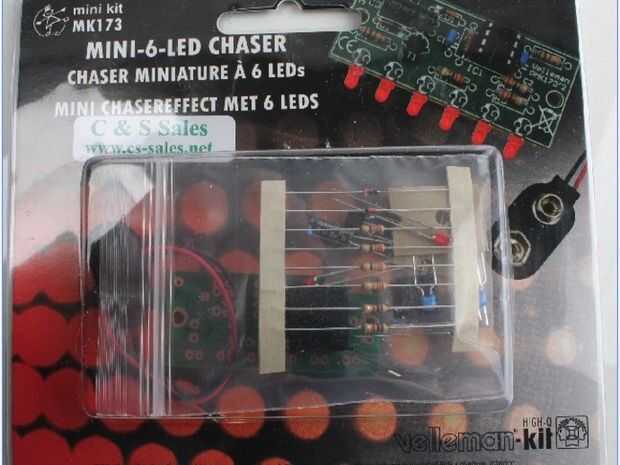

-Construir un "Mini luz Chaser LED circuito" pero en vez de instalar el LED que se incluyeron, usar las luces de 5 m m nueva spiffy. Tenga en cuenta que sólo podría conseguir esta cosa a trabajar cuando todos los LEDS fueron soldados en su lugar. Parece no le dará resultados a menos que comete y la soldadura en primera todos junto. También hay un pequeño "puente" que hará que el LED persiguen uno al otro, en lugar de running back y hacia atrás. (Las instrucciones sobre cómo hacer esto se encuentran con el cazador de luz Mini sí mismo) Ahora, hay un cambio importante que me di cuenta desde la última vez que puse una de estas... VIEJO LED de Radio Shack era fáciles de desabrochar, así sería soldarlos a la Junta, luego deslice ellos en lugar de la vivienda. PERO ahora, se producen sin la capacidad de ser roto aparte, lo que significa que ahora debe usar los cables de cada LED en su pequeño agujero en la parte superior de la carcasa antes de soldar los cables a la Junta! Si no entiendes lo que digo, simplemente instalar el LED en la mitad superior de las minas, antes de soldar a la placa de circuito. Juntos dos de los cables de los LED soldadas. De esa manera dos luces parpadean a la vez. Cada par de luces LED entonces se suelda a la 2 º, 4 º y 6 º posición en el tablero. No soy un genio con la electrónica y por alguna razón no se pudo obtener lo que el trabajo de cableado 1 LED por ubicación... me llevó bastante tiempo para conseguir algo juntos puesto efectivamente trabajadas. Por lo tanto, a cualquier persona que realmente sabe electrónica, si usted hace esto, por favor ponga algún comentario con respecto a la placa de circuito en los comentarios. Todos que estoy diciendo es que esto es un paso crítico y será necesario experimentar ya que he hecho dos de ellos hasta ahora y ambos tienen diferentes configuraciones electrónicas.
-Sugiero que alimentar el cable a través de la escotilla de batería de 9v antes de que la Junta sólo en caso de cableado no puede empujar a través luego!

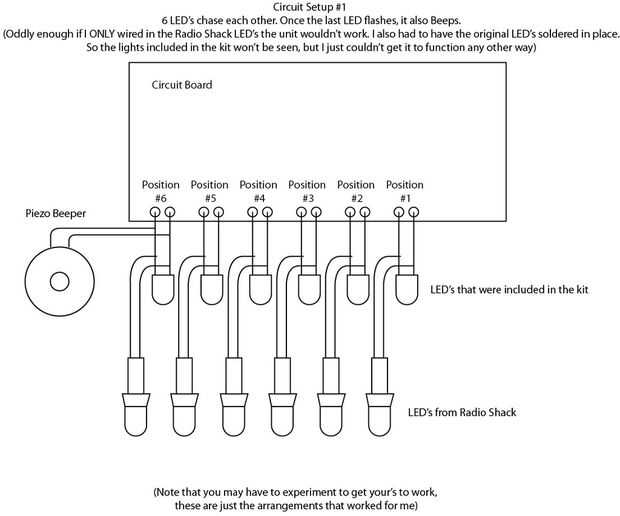

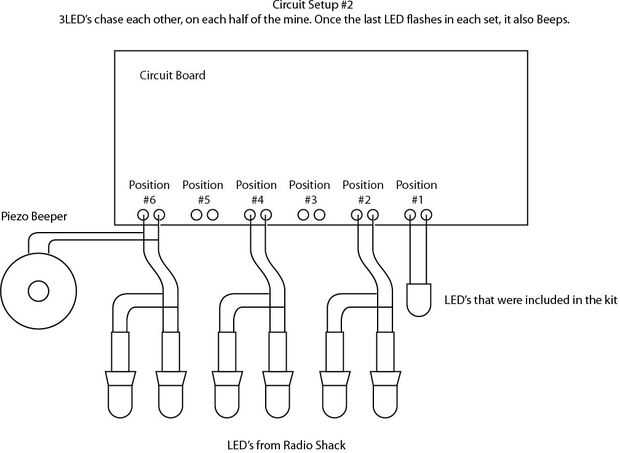

-En vez de poner 1 bombilla en cada uno de los 6 contactos, he decidido poner 2 LEDs en cada uno de los 3 contactos. He colocado 2 LEDS de 2 º contacto, contacto 4 º y 6 º contacto en el tablero. De esa manera dos luces parpadean a la vez. Como dije, experimento, tuve problemas con la mía, así que al final la tengo setup tal como se detalla arriba y conecté 1 LED original en la posición 1 (que no materia desde su interior el caso y usted no puede verlo.) Por alguna razón si suelde en un LED en la posición 1 el resto de las luces brilló sólo al azar.
-En este punto también alambre en el zumbador piezoeléctrico. Alambré mina en la posición 6. Así cuando las luces de la persecución entre sí se "BEEP" en la última posición antes de restablecer.
