3D impreso Scalextric chasis

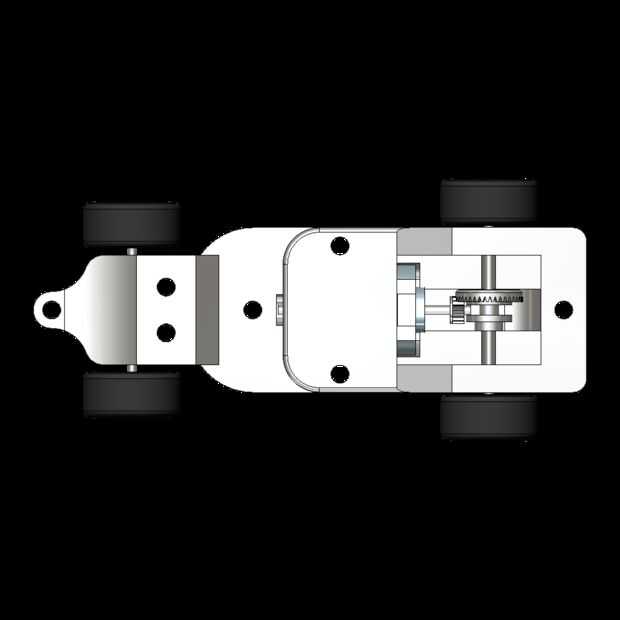

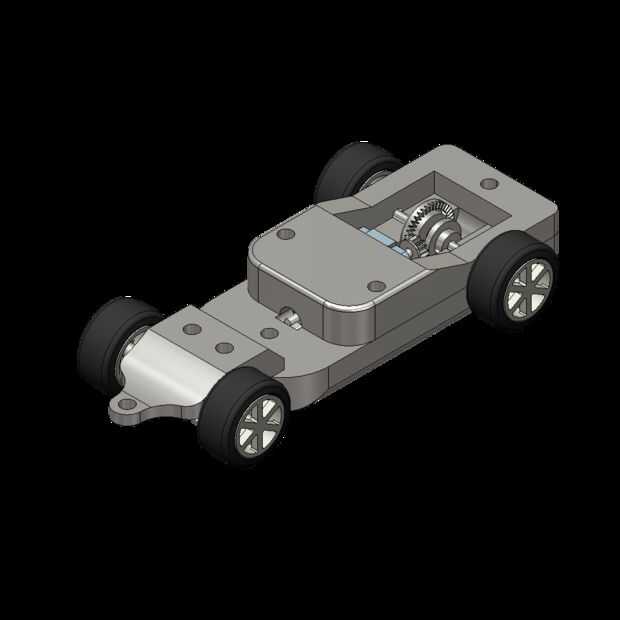

este chasis está diseñado para albergar los componentes básicos para un coche de Scalextric. La clave es la simplicidad que es por eso que el chasis sólo consta de 3 partes básicas.

El soporte delantero tiene el eje delantero y la ranura de la pista. Se llevó a cabo en lugar con dos tornillos de M3 que encajan en los agujeros en la parte superior.

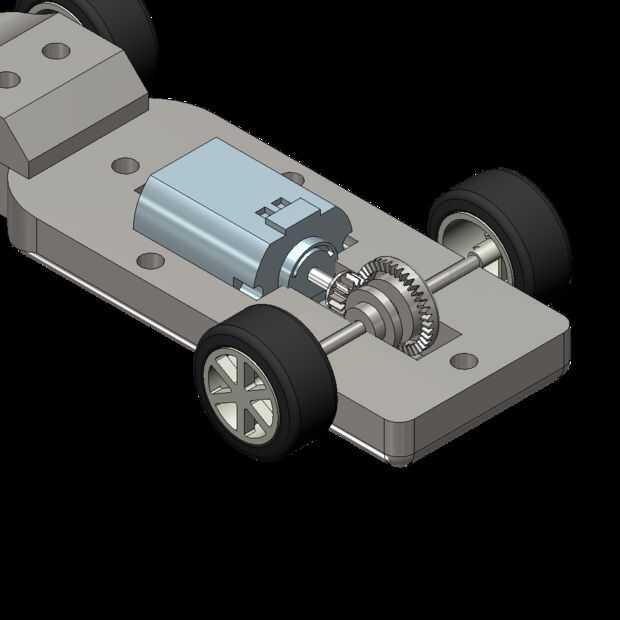

El soporte posterior sostiene el conjunto del motor con el eje trasero. Aquí tres tornillos M3 Sujete firmemente ambas piezas juntas.

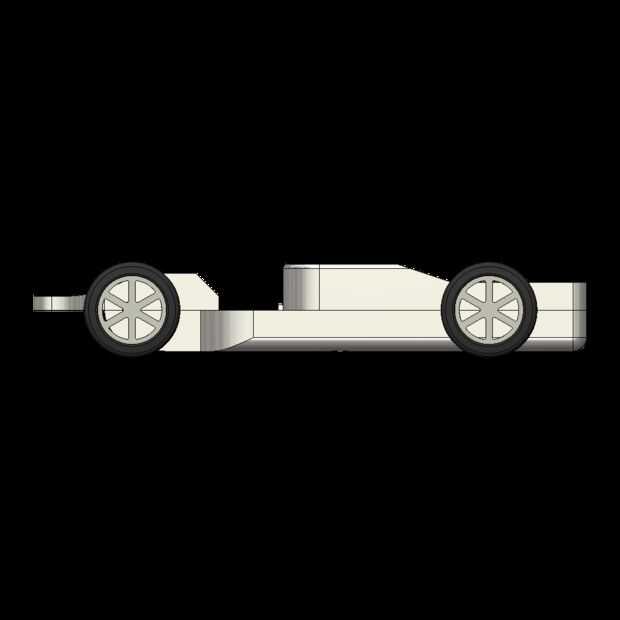

Ambos ejes están alojados en carcasas de latón que actúan como cojinetes. Los ejes están separados aproximadamente 70mm aparte.

Entre las secciones delanteras y traseros del chasis hay un agujero que está diseñado para recibir un tornillo en el tornillo para sujetar la carrocería en su lugar.

El modelo fue creado usando el nuevo software de fusión 360 CAD de Autodesk que se encuentra actualmente en fase Beta, pero será lanzado pronto.

Etiquetas: Fusion360, Chasis, Scalextric Scalextric Scalextric
